Bei der Installation von Solarmodulen ist die Art und Anzahl der benötigten Klemmen zur sicheren Befestigung der Module am Montagesystem ein entscheidender Faktor. Klemmen spielen eine wichtige Rolle für die Stabilität der Solarmodule, insbesondere bei schwierigen Wetterbedingungen.

Solarpanel-Klemmen verstehen

Klemmen dienen zur Befestigung von Solarmodulen an Montageschienen oder anderen Trägersystemen. Es gibt zwei Haupttypen: Mittelklemmen und Endklemmen.

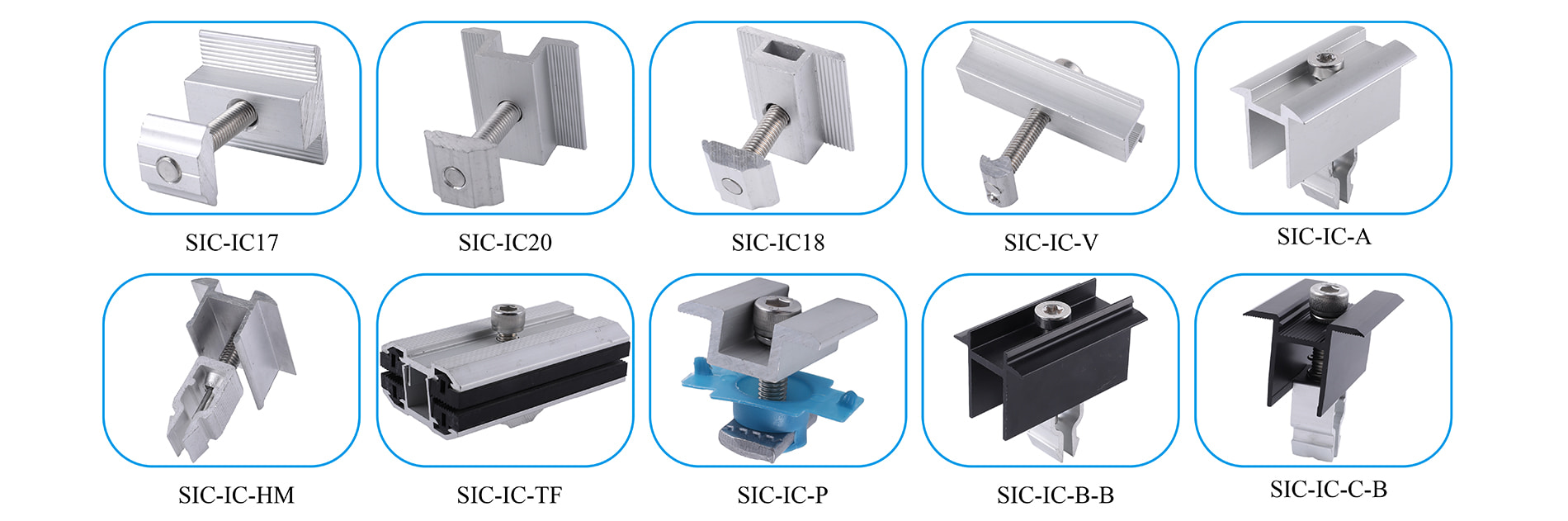

• Mittelklemmen Diese Klemmen werden zwischen zwei Solarmodulen positioniert, um diese miteinander zu verbinden. Mittelklemmen sind unerlässlich, um mehrere Module in derselben Reihe des Montagesystems zu verbinden.

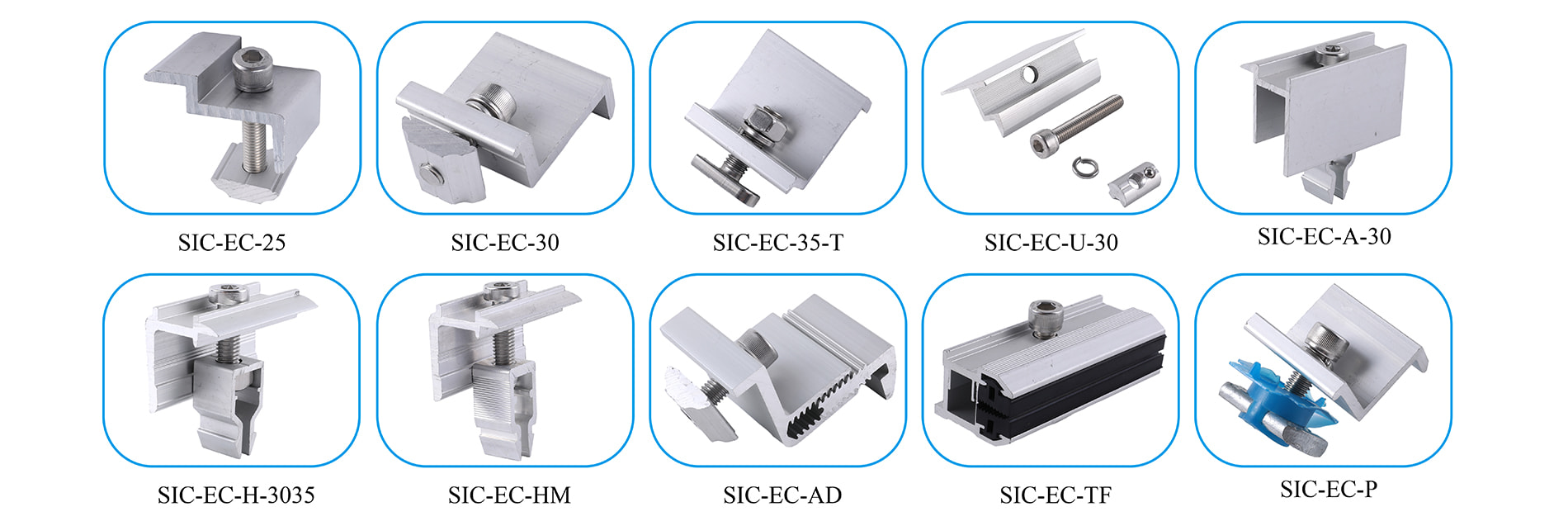

• Endklemmen Diese dienen dazu, die Paneele an den Rändern der Anordnung zu befestigen und die äußersten Paneele am Montagesystem zu sichern.

Für eine vollständige und stabile Installation sind beide Arten von Klemmen erforderlich; sie arbeiten zusammen, um die Paneele an ihrem Platz zu halten.

Faktoren, die die Anzahl der benötigten Klemmen beeinflussen

Die benötigte Anzahl an Klemmen hängt von verschiedenen Faktoren ab, darunter die Größe der Solarmodulanlage, die Art des Montagesystems und die genaue Anordnung Ihrer Installation. Schauen wir uns diese Faktoren genauer an:

1. Größe der Solarmodulgruppe
   Die Gesamtzahl der installierten Solarmodule ist einer der Hauptfaktoren für die benötigte Anzahl an Klemmen. Eine typische Solaranlage benötigt für jedes Modul an den Enden der Anlage eine Endklemme und für jedes Modulpaar in der Mitte zwei Mittelklemmen. Bei einer Anlage mit beispielsweise 10 Modulen benötigen Sie Endklemmen für die Module an beiden Enden und Mittelklemmen zwischen den Modulpaaren in der Mitte.

   • Für eine Reihe von 5 Paneele Sie benötigen:
     • 4 Mittelklemmen (für die Paneele, die zwischen benachbarten Paneelen liegen).
     • 2 Endklemmen (für die beiden Felder an den Enden der Reihe).

2. Montagesystem und Schienenkonstruktion
   Verschiedene Montagesysteme stellen unterschiedliche Anforderungen an die Befestigung der Paneele. Schienensysteme benötigen beispielsweise in der Regel sowohl Mittel- als auch Endklemmen, während schienenlose Systeme alternative Befestigungselemente verwenden können. Schienensysteme sind weit verbreitet für Dach- und Bodenmontagen und bieten oft mehr Flexibilität, da sie eine präzise Positionierung der Paneele ermöglichen.

3. Paneelabmessungen
   Die Größe der Solarmodule beeinflusst den Abstand zwischen den Klemmen. Größere Module benötigen möglicherweise zusätzliche Klemmen oder eine andere Positionierung der Klemmen, um die Stabilität zu gewährleisten. Beachten Sie stets die Herstellerangaben sowohl für die Module als auch für das Montagesystem, um sicherzustellen, dass Sie die richtige Anzahl und Art von Klemmen verwenden.

4. Berücksichtigung von Wind- und Schneelasten
   In Regionen mit hohen Windgeschwindigkeiten oder erheblichen Schneemengen können zusätzliche Klemmen erforderlich sein, um die Stabilität der Konstruktion zu erhöhen. In diesen Fällen werden üblicherweise statische Berechnungen durchgeführt, um die genaue Anzahl der benötigten Klemmen zur Aufnahme der auf die Paneele wirkenden Kräfte zu ermitteln.

5. Panel-Layout und -Ausrichtung
   Die Anordnung (Hoch- oder Querformat) kann die Anzahl der benötigten Klemmen beeinflussen. Beispielsweise benötigt eine Querformat-Anordnung aufgrund der Montageart der Paneele auf den Schienen möglicherweise weniger Klemmen als eine Hochformat-Anordnung.

Wie man die Anzahl der Klemmen berechnet

Hier eine kurze Übersicht, wie man die Anzahl der benötigten Mittel- und Endklemmen für eine Standardreihe von Solarmodulen berechnet:

1. Mittelklemmen :
   Zwischen je zwei benachbarten Paneelen werden Mittelklemmen verwendet. So berechnen Sie die benötigte Anzahl an Mittelklemmen:

   • Ziehen Sie 1 von der Anzahl der Paneele in einer Reihe ab. Wenn Sie beispielsweise 5 Paneele in einer Reihe haben, benötigen Sie 4 Mittelklemmen.

2. Endklemmen :
   An den äußersten Paneelen werden Endklemmen verwendet. Für jede Paneelreihe benötigen Sie zwei Endklemmen – eine an jedem Ende.

Also, für eine Reihe von 10 Paneelen:

• Mittelklemmen : 9 (da zwischen den 10 Paneelen 9 Lücken bestehen).
• Endklemmen : 2 (jeweils eines an jedem Ende der Reihe).

Bei komplexeren Systemen mit mehreren Zeilen multipliziert man diese Werte einfach mit der Anzahl der Zeilen.

Die Bedeutung hochwertiger Montagesysteme

Die Wahl des richtigen Montagesystems und der passenden Klemmen ist entscheidend für die Langlebigkeit und Leistungsfähigkeit Ihrer Solaranlage. Die Klemmen müssen die Module nicht nur sicher fixieren, sondern auch die Wärmeausdehnung und -kontraktion ermöglichen. Minderwertige oder zu wenige Klemmen können zu Bewegungen der Module führen und somit die Effizienz beeinträchtigen oder die Solaranlage sogar beschädigen.

SIC Solar SIC Solar, ein führender Hersteller und Lieferant von Photovoltaik-Montagesystemen, bietet eine Reihe zuverlässiger, hochwertiger Klemmen für verschiedene Installationsarten. Ob schienenbasierte oder schienenlose Systeme – SIC Solar bietet langlebige und technisch ausgereifte Klemmen, die höchsten Ansprüchen an Leistung und Sicherheit genügen.

Weitere Überlegungen zu Klemmen

1. Material- und Korrosionsbeständigkeit
   Klemmen für Solarmodule werden üblicherweise aus Aluminium oder Edelstahl gefertigt, um Langlebigkeit und Korrosionsbeständigkeit zu gewährleisten. Es ist wichtig, Klemmen auszuwählen, die für den Einsatz im Außenbereich geeignet sind, da sie über viele Jahre den Witterungseinflüssen ausgesetzt sein werden.

2. einfache Installation
   Je nach Konstruktion des Befestigungssystems lassen sich manche Klemmen leichter montieren als andere. Achten Sie auf Klemmen, die sich leicht verstellen lassen und einen sicheren Halt bieten, um die Montagezeit zu verkürzen und einen festen, sicheren Sitz zu gewährleisten.

3. Kompatibilität mit verschiedenen Paneltypen
   Achten Sie darauf, dass die von Ihnen gewählten Klemmen mit dem Typ und der Größe der Solarmodule Ihrer Anlage kompatibel sind. Klemmen sind in der Regel verstellbar, überprüfen Sie aber dennoch immer die Kompatibilität sowohl mit den Modulen als auch mit dem Montagesystem.
