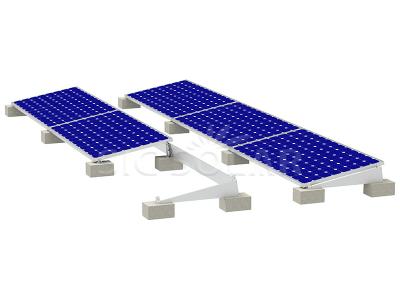

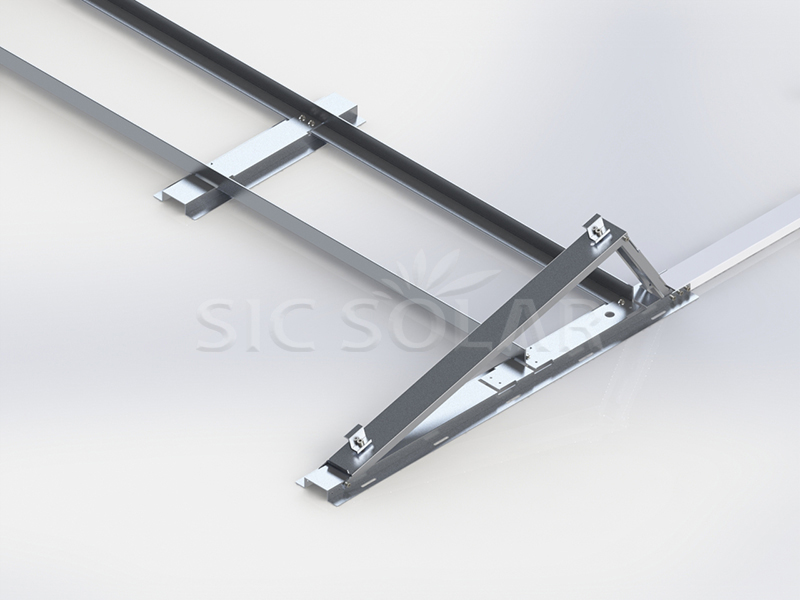

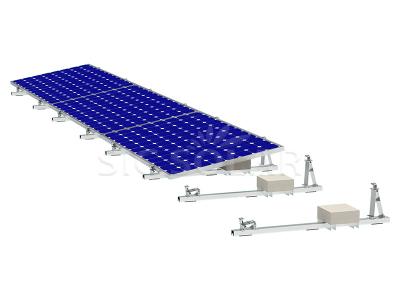

Solarballastierte einseitige Struktur

Die einseitige, ballastierte Solarmontagekonstruktion ist ein System zur sicheren Befestigung von Solarmodulen auf ebenen Flächen wie Dächern oder Freiflächen. Dabei wird das Gewicht des Ballasts verwendet, anstatt in die Oberfläche einzudringen. Die einseitige Bauweise bedeutet, dass die Solarmodule in eine Richtung ausgerichtet sind (typischerweise nach Süden auf der Nordhalbkugel), wodurch die Sonneneinstrahlung optimal genutzt wird.

Marke:

SIC SOLAR

Artikelnr.:

SIC-FAB1

Flat roof or ground

Komponenten Video Technische Details Installationsanleitung Paket Advantage FAQ

Klicken Sie hier, um mehr über unsere Produkte zu erfahren.

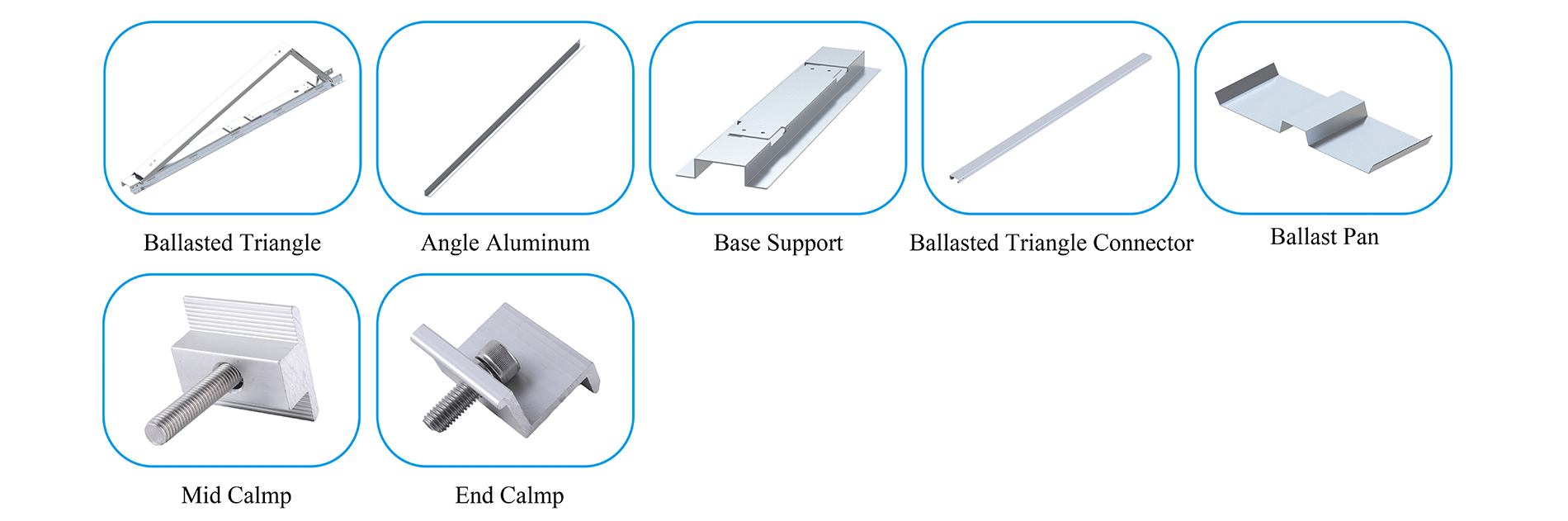

Ballast mounting components

Installationsort	Flachdach oder Erdgeschoss
Windlast	<60 m/s
Schneelast	<1,4 kN/m²
Material	Aluminium 6005-T5 & Edelstahl 304
Farbe	Natürlich oder individuell gestaltet
Korrosionsschutz	Al6005-T5 & Edelstahl
Garantie	10 Jahre und 25 Jahre Dienstzeit

1️⃣ Standortanalyse: Beurteilen Sie die Tragfähigkeit der Montagefläche und ermitteln Sie die beste Anordnung für die Solarmodule.

2️⃣ Schutzmatten auslegen: EPDM- oder Gummimatten auslegen, um Beschädigungen der Montagefläche zu vermeiden.

3️⃣ Rahmenmontage: Positionieren Sie den Montagerahmen gemäß den Konstruktionsvorgaben.

4️⃣ Ballast hinzufügen: Legen Sie die entsprechende Anzahl Betonblöcke auf die Ballastwanne, um das System zu sichern.

5️⃣ Montage der Paneele: Befestigen Sie die Solarpaneele mit Klemmen am Rahmen und achten Sie darauf, dass sie fest sitzen.

6️⃣ Elektrische Anschlüsse: Schließen Sie die Verdrahtungs- und Erdungskomponenten an, um die Installation abzuschließen.

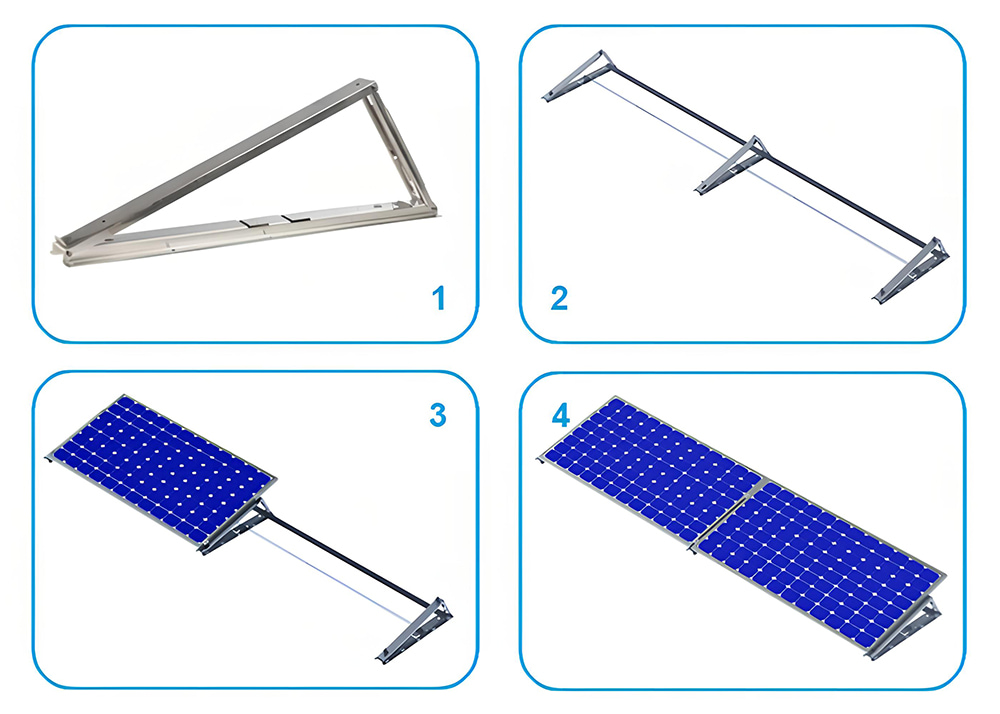

solar ballast installation

1. Befestigen Sie den vormontierten dreieckigen Ballastrahmen mit einer Schraube, M6*80.

2. Bringen Sie die dreieckige Ballasthalterung gemäß unserer Zeichnung an und verbinden Sie sie mit Winkelprofilen aus Aluminium.

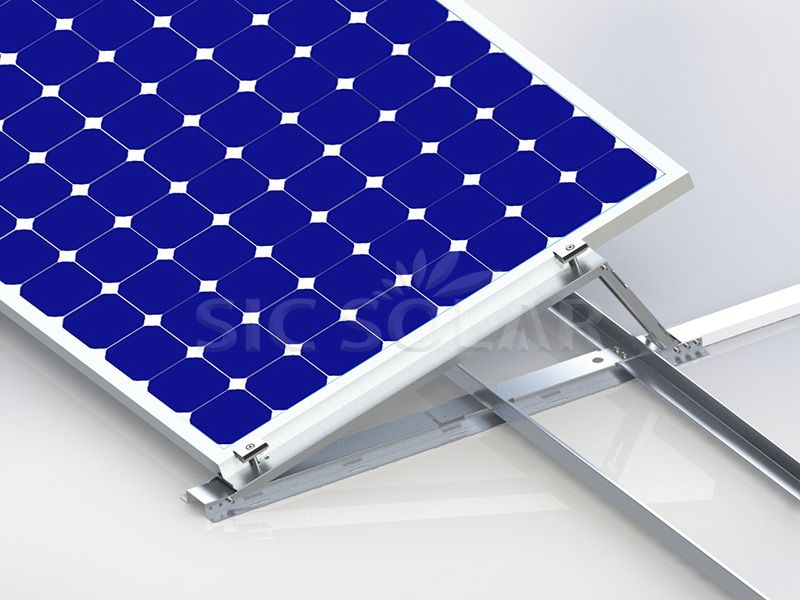

3. Befestigen Sie das Solarpanel mit Klemmen an der Ballastmontagestruktur.

4. Ballast einbauen, Fertig.

Der dreieckige Ballastrahmen wird vormontiert und mit blauer Schutzfolie verpackt. Alle werden für den Transport in eine Holzkiste verpackt.

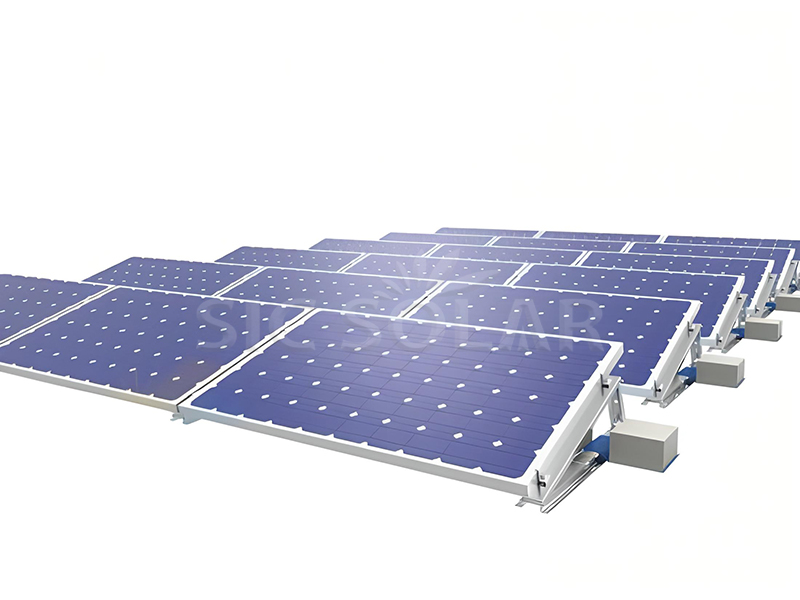

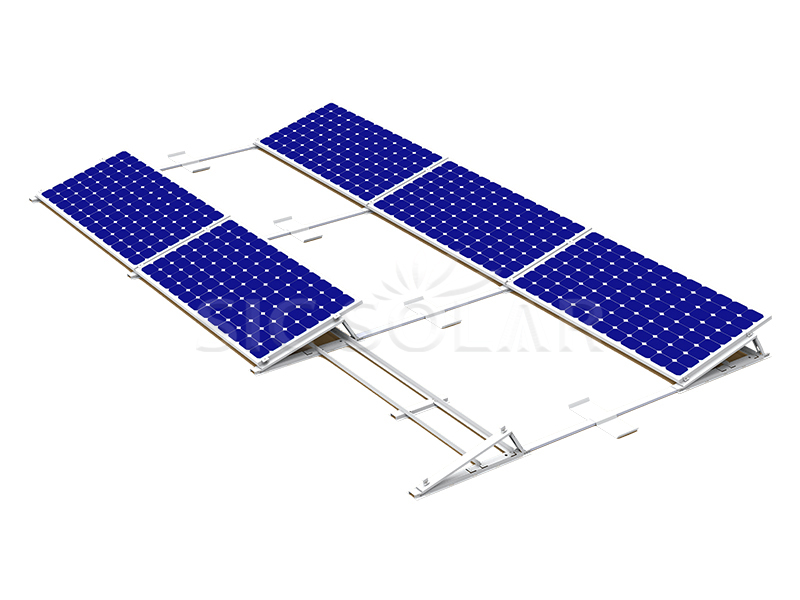

Solar panel flat roof mounting ballast

Vorteile sind folgende:

☆ Einfache Handhabung - Nur 4 Komponenten.

☆ Das 100% Aluminiumprofil ist korrosionsbeständig und leicht zu montieren.

☆ Vormontierter Ballastrahmen – spart Ihnen erhebliche Arbeitskosten bei der Installation.

☆ Ein einstellbarer Winkel kann ebenfalls vorgesehen werden.

Zugehöriges Zertifikat

Festigkeitsanalysebericht – Die Befestigungen werden auf die Einhaltung Ihrer Zielfestigkeit geprüft, z. B. hinsichtlich Windgeschwindigkeit und Schneelast.

Frage 1: Können Sie eine Ost-West-ballastierte Halterung liefern?

Ja.

Frage 2: Wie hoch ist das Gewicht des Ballastguts?

Hierfür benötigen die Kunden die örtliche Windgeschwindigkeit und Schneelast.
