Montagesysteme für Solarballastgeräte

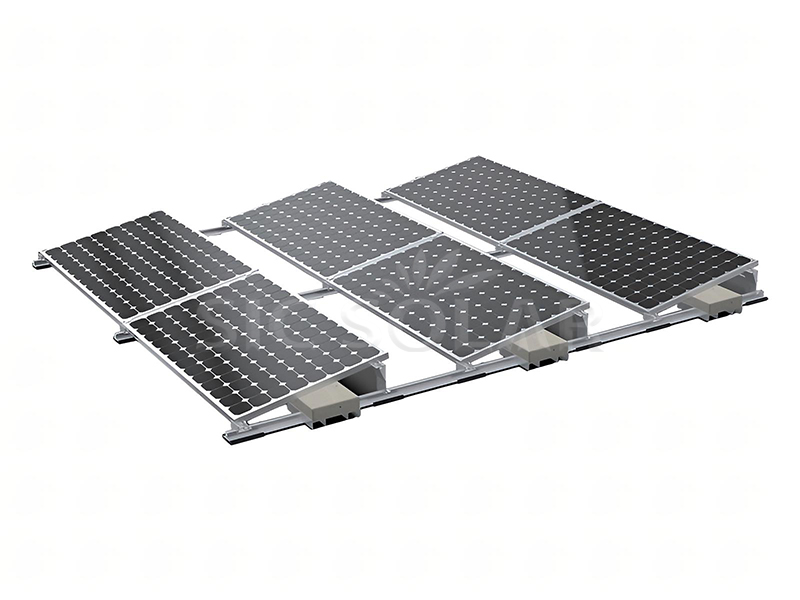

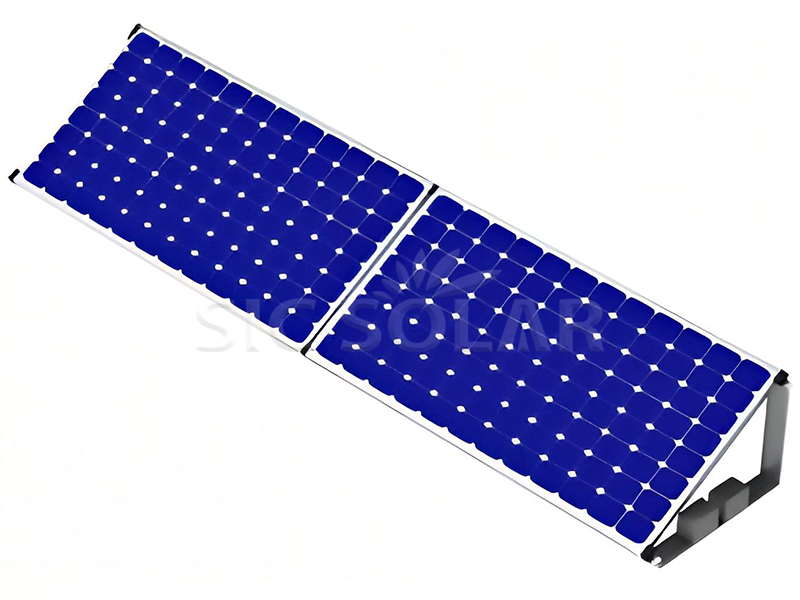

Solar-Ballast-Montagesysteme sind eine Art von Montagelösung für Solarmodule, bei der Ballast als Verankerung der Solarmodule auf einer Oberfläche, beispielsweise einem Flachdach, dient. Ballast bezeichnet schweres Material, typischerweise Betonblöcke oder Sandsäcke, das für Stabilität sorgt und verhindert, dass das Montagesystem durch Wind oder andere Umwelteinflüsse abgerissen wird.

Marke:

SIC SOLAR

Artikelnr.:

SIC-BM-02

Flat roof or ground

Komponenten Technische Details Installationsanleitung Paket Advantage FAQ

Klicken Sie hier, um mehr über unsere Produkte zu erfahren.

Ballasted solar racking from china

Installationsort	Flachdach oder Erdgeschoss
Windlast	<60 m/s
Schneelast	<1,4 kN/m²
Material	Feuerverzinkter Stahl Q235B, Aluminium 6005-T5 und Edelstahl 304
Farbe	Natürlich oder individuell gestaltet
Korrosionsschutz	Feuerverzinkter Stahl und Edelstahl
Garantie	10 Jahre und 25 Jahre Dienstzeit

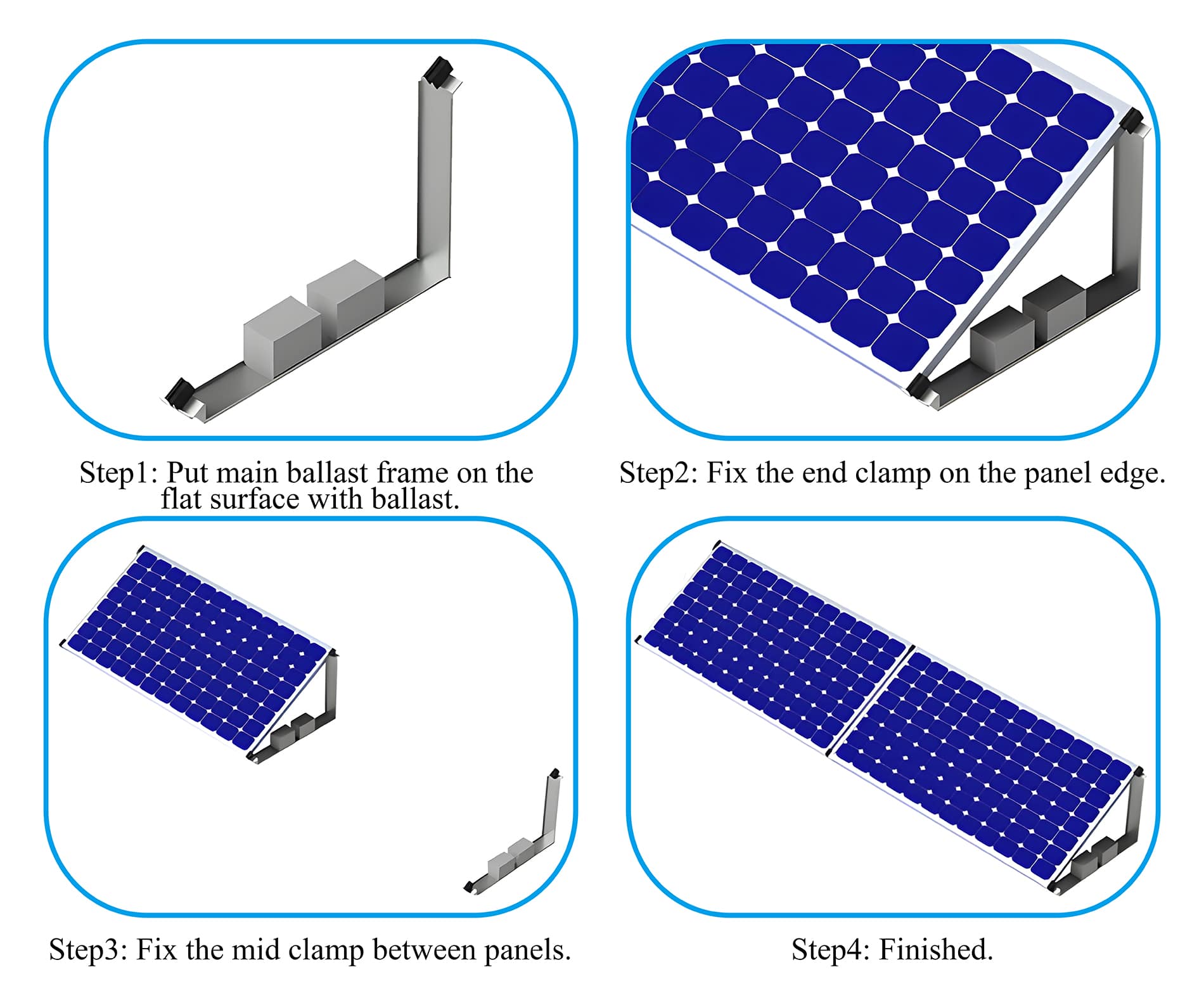

1️⃣ Layout und Bewertung: Grundriss der Antennenanlage zeichnen, Dachkapazität überprüfen und Ballastplatzierung planen.

2️⃣ Rahmenplatzierung: Positionieren Sie die Halterungen gemäß den Konstruktionszeichnungen.

3️⃣ Ballastierung: Legen Sie Betonblöcke auf Paletten, bis das angegebene Gewicht erreicht ist.

4️⃣ Schienen- und Paneelmontage: Schienen (falls zutreffend) montieren und Module mit Mittel-/Endklemmen befestigen.

5️⃣ Elektrische Fertigstellung: Kabel verlegen, Erdungsklemmen installieren und das System testen.

Low ballasted aluminum pv mounting system

Solar bracket package

Vorteile sind folgende:

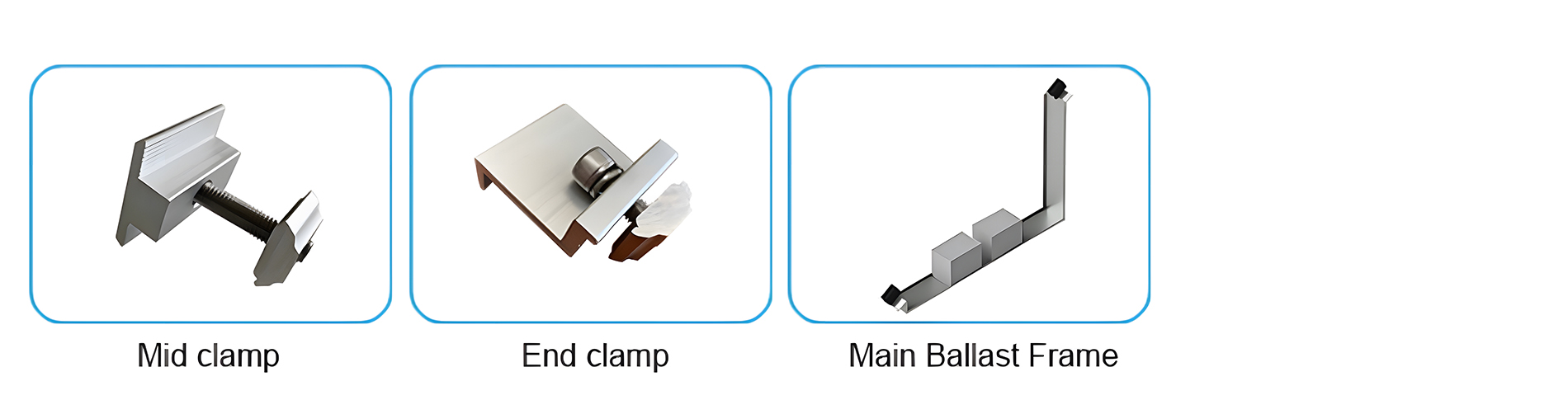

☆ Einfache Handhabung - Nur 3 Komponenten: Mittelklemmen, Endklemmen und Hauptballastrahmen.

☆ Hohe Langlebigkeit – Bester Stahl garantiert 10 Jahre Garantie und 25 Jahre Lebensdauer.

☆ Feuerverzinkter Stahl Q235B erfüllt hohe Festigkeitsanforderungen und ist zudem korrosionsbeständig.

☆ Maßgefertigte Mittel- und Endklemmen können problemlos in den Hauptballastrahmen geschoben werden.

☆ 10-30 Grad verfügbar.

Zugehöriges Zertifikat

Festigkeitsanalysebericht – Die Befestigungen werden auf die Einhaltung Ihrer Zielfestigkeit geprüft, z. B. hinsichtlich Windgeschwindigkeit und Schneelast.

Frage 1: Können Sie eine Ost-West-ballastierte Halterung liefern?

Ja.

Frage 2: Wie hoch ist das Gewicht des Ballastguts?

Hierfür benötigen die Kunden die örtliche Windgeschwindigkeit und Schneelast.
