Ballastiertes Solar-PV-Dachmontagesystem

Das ballastierte Solar-PV-Dachmontagesystem dient der sicheren Montage von Solarmodulen auf Flachdächern oder Dächern mit geringer Neigung, ohne dass Dachdurchdringungen erforderlich sind. Es nutzt das Gewicht des Ballasts zur Befestigung der Solarmodule.

Marke:

SIC SOLAR

Artikelnr.:

SIC-BM

Flat roof or ground

Komponenten Projekt Video Technische Details Installationsanleitung Paket Advantage FAQ

Klicken Sie hier, um mehr über unsere Produkte zu erfahren.

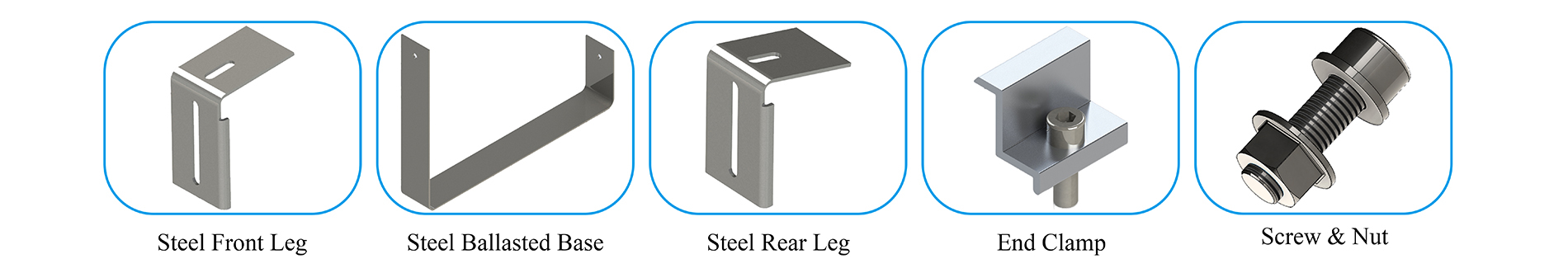

Flat Roof Ballasted Solar Mounting System

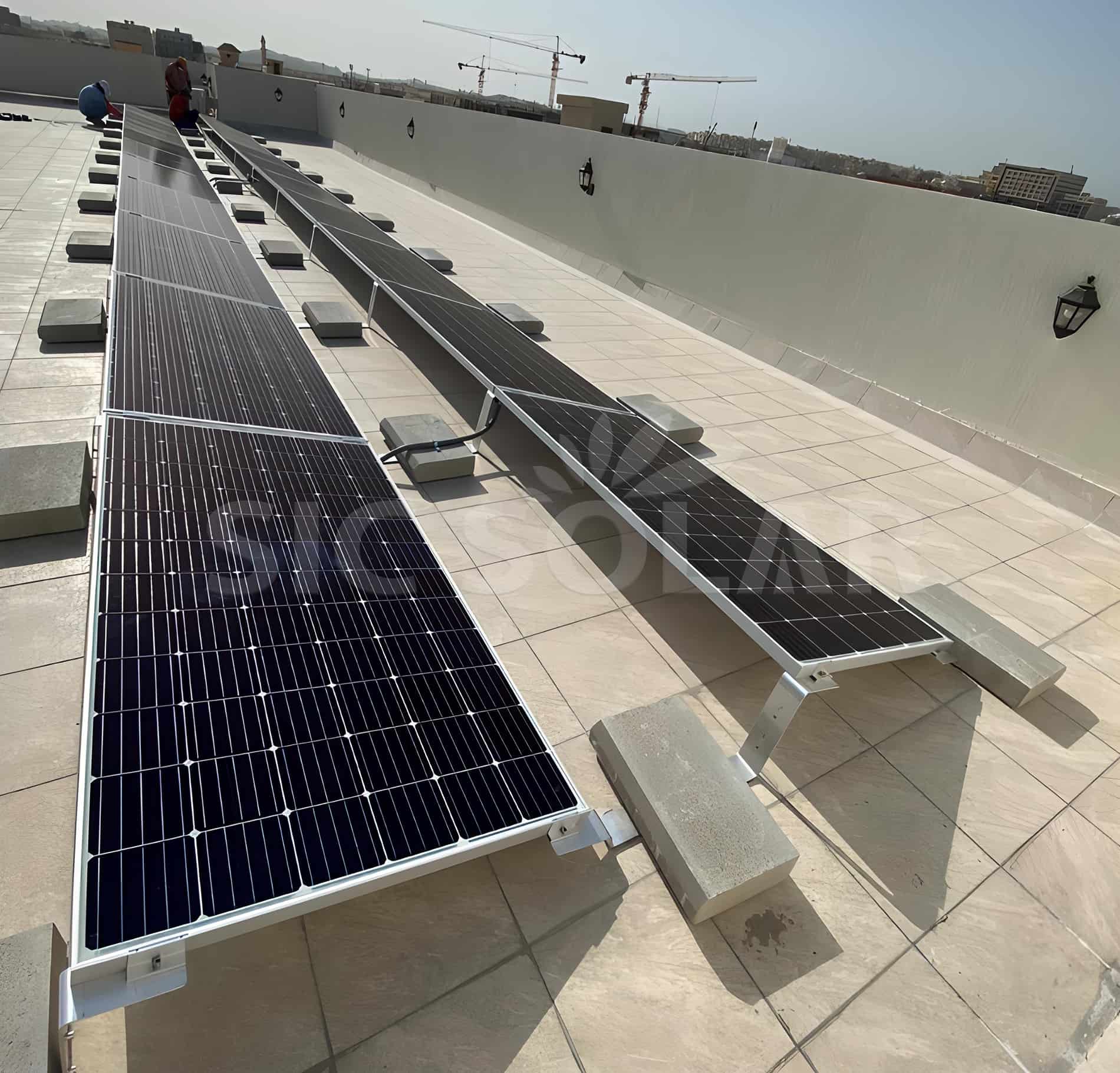

Steel ballast ground mount

Produktname	Ballastiertes Solar-PV-Dachmontagesystem
Installationsort	Flachdach oder Erdgeschoss
Windlast	<60 m/s
Schneelast	<1,4 kN/m²
Einbauwinkel	10°
Material	Feuerverzinkter Stahl Q235B, Aluminium 6005-T5 und Edelstahl 304
Farbe	Natürlich oder individuell gestaltet
Korrosionsschutz	Feuerverzinkter Stahl und Edelstahl
Garantie	10 Jahre und 25 Jahre Dienstzeit

1️⃣ Auslegung & Lastanalyse

Analysieren Sie die Dachkapazität, die Wind- und Schneelasten und optimieren Sie die Anordnung der Solarzellen.

2️⃣ Installation der Supportstruktur

Positionieren Sie die Rahmen gemäß den Layoutzeichnungen.

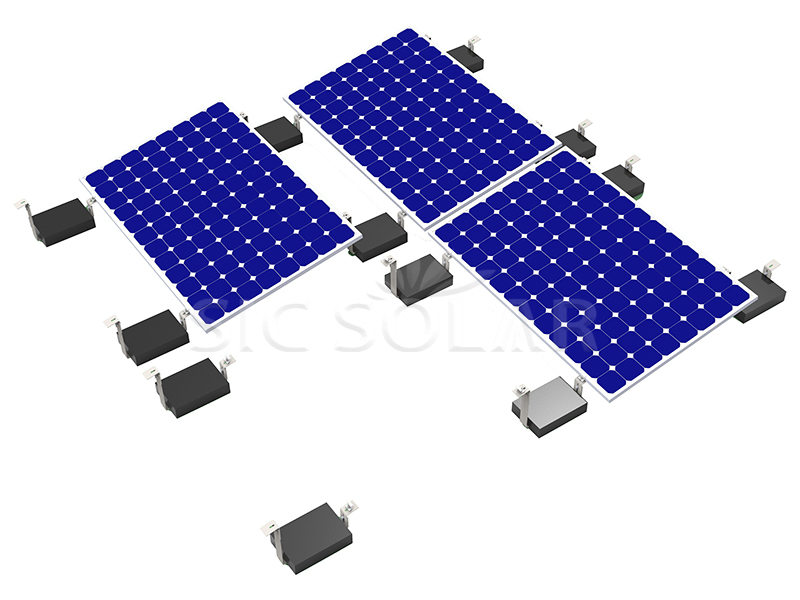

3️⃣ Ballastblöcke hinzufügen

Beladen Sie die dafür vorgesehenen Paletten mit Beton- oder Pflastersteinen, um das System zu fixieren.

4️⃣ Solarpaneele installieren

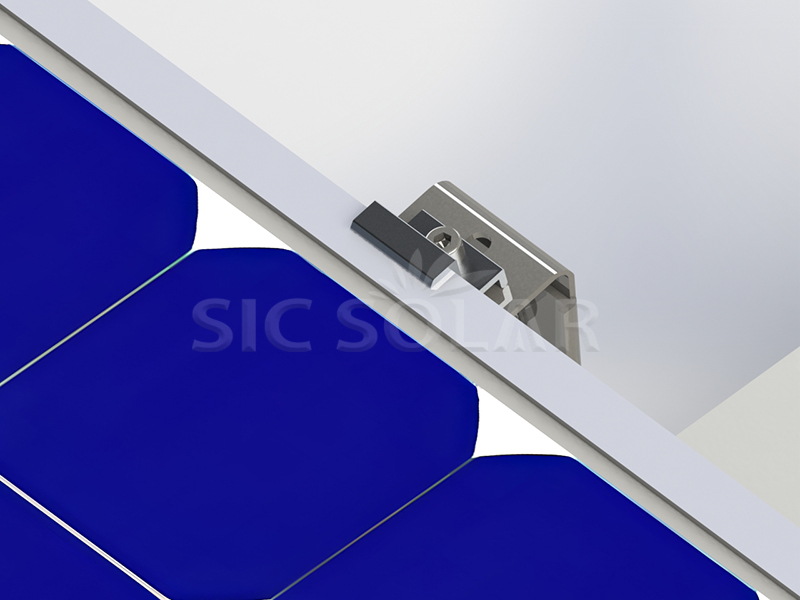

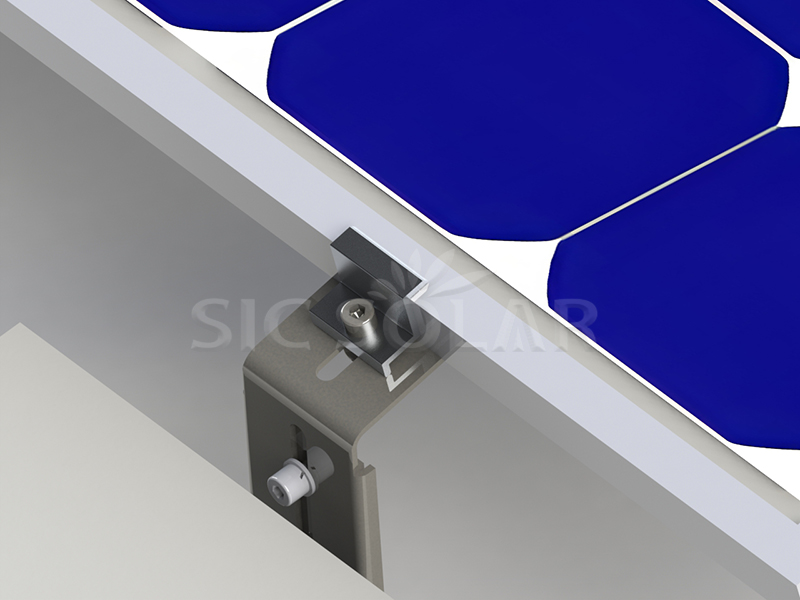

Befestigen Sie die Solarpaneele mit Aluminium-Endklemmen.

5️⃣ Verkabelung & Erdung

Verlegen Sie die Kabel, bringen Sie Erdungsklemmen/-ösen an und stellen Sie sicher, dass die Sicherheitsanforderungen erfüllt werden.

Die Standardverpackung besteht aus Kartons auf einer Sperrholzpalette (siehe unten). Auf Wunsch ist auch eine Holzkiste erhältlich.

Roof hook package

Vorteile sind folgende:

☆ Einfache Handhabung - Nur Ballastrahmen und Schrauben.

☆ Hohe Langlebigkeit – Bester Stahl garantiert 10 Jahre Garantie und 25 Jahre Lebensdauer.

☆ Feuerverzinkter Stahl Q235B erfüllt hohe Festigkeitsanforderungen und ist zudem korrosionsbeständig.

☆ Vormontierter, verstellbarer Ballastrahmen – spart Ihnen erhebliche Arbeitskosten bei der Installation.

Zugehöriges Zertifikat

Festigkeitsanalysebericht – Die Befestigungen werden auf die Einhaltung Ihrer Zielfestigkeit geprüft, z. B. hinsichtlich Windgeschwindigkeit und Schneelast.

Frage 1: Können Sie eine Ost-West-ballastierte Halterung liefern?

Ja.

Frage 2: Wie hoch ist das Gewicht des Ballastguts?

Hierfür benötigen die Kunden die örtliche Windgeschwindigkeit und Schneelast.
