Flachdach 15-35 Grad europäische verstellbare Ballastkonsole

Klicken Sie hier, um mehr über Obst und Gemüse zu erfahren

1️⃣ Standortbeurteilung und Planung:Überprüfen Sie den Dachzustand, die Tragfähigkeit, die lokalen Solarbedingungen sowie die Wind- und Schneelasten. Bestimmen Sie den Neigungswinkel und den erforderlichen Ballast gemäß dem Projektdesign.

2️⃣ Schutzpads anbringen: Platzieren Sie EPDM- oder Gummipads unter den Halterungsfüßen, um die Dachfläche und die Abdichtungsschicht zu schützen.

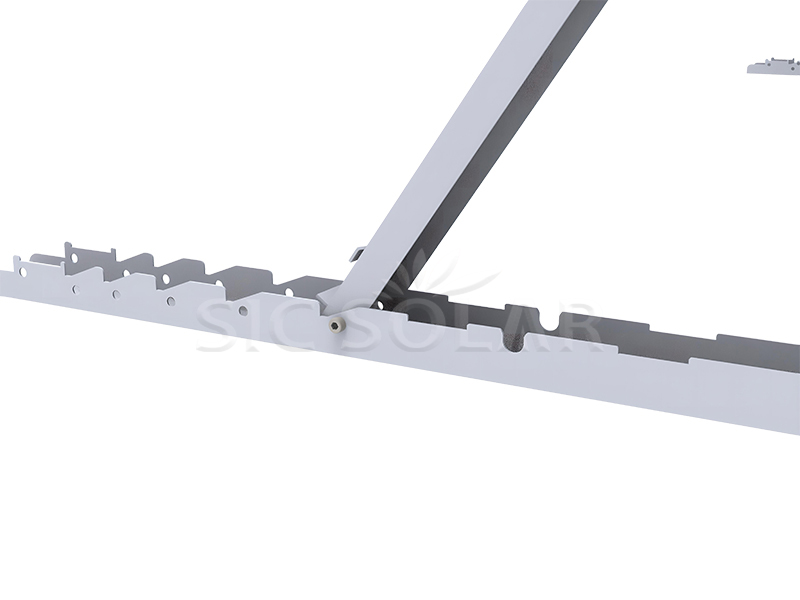

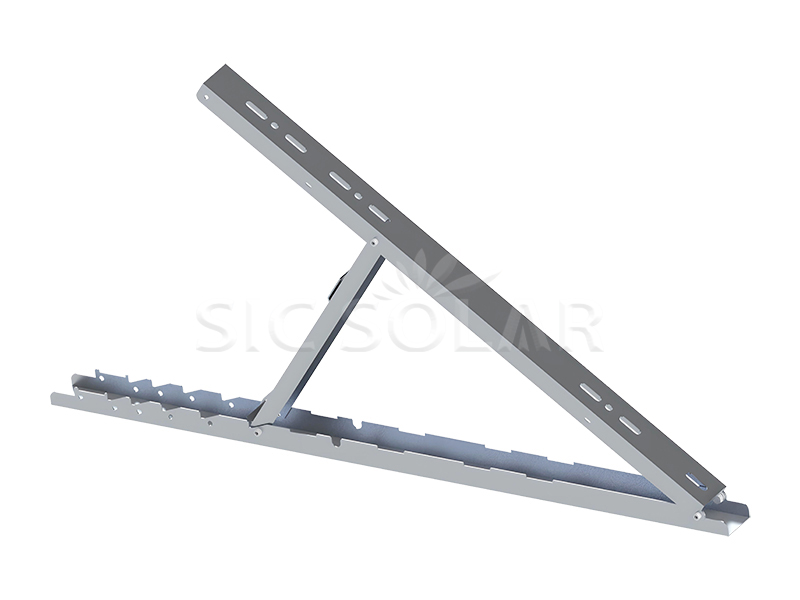

3️⃣ Halterungen montieren: Verbinden Sie die verstellbaren dreieckigen Halterungen mit den Basisschienen und stellen Sie den Neigungswinkel wie in der Planung angegeben auf zwischen 15° und 35° ein.

4️⃣ Platzieren Sie das Ballastgewicht:Fügen Sie Betonsteine oder andere zugelassene Ballastmaterialien gemäß den Lastberechnungen des Projekts in die dafür vorgesehenen Wannen oder Schienen ein.

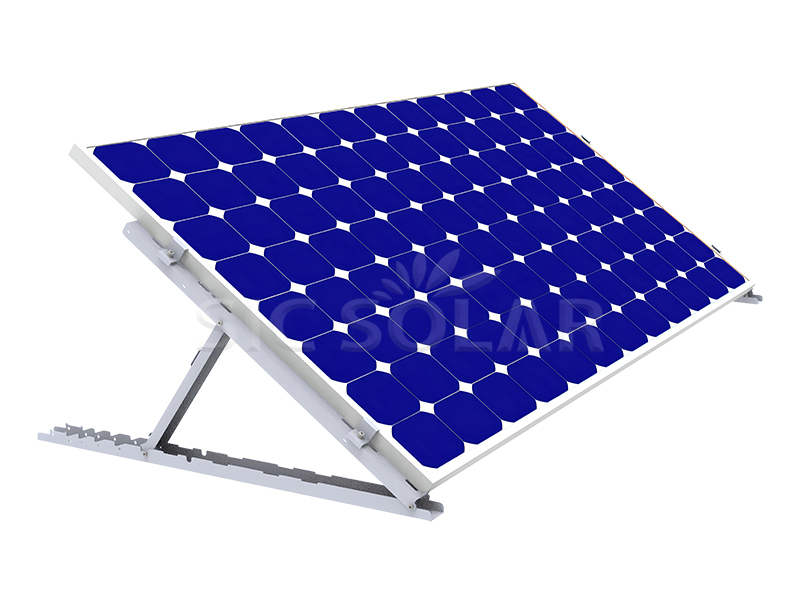

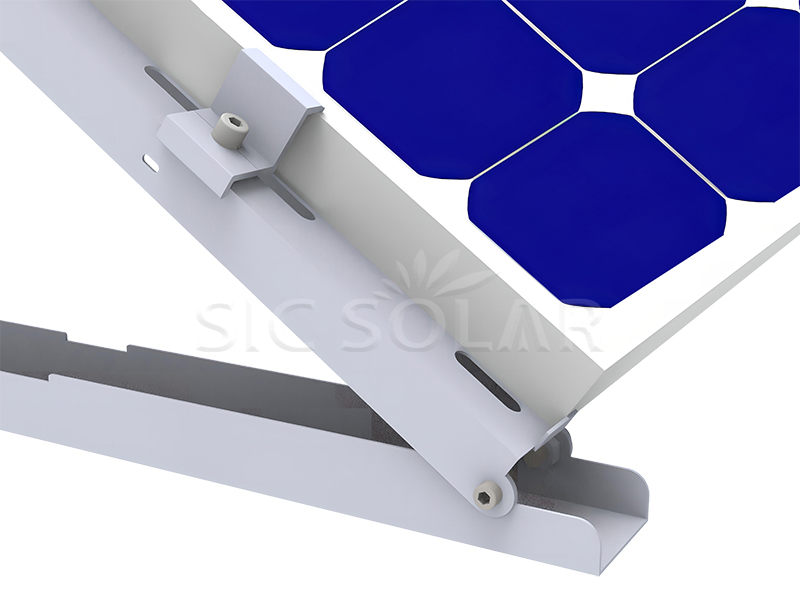

5️⃣Installieren Sie die Solarmodule: Platzieren Sie die Module auf der Unterkonstruktion und befestigen Sie sie mit kompatiblen Mittel- und Endklemmen.

6️⃣ Verkabelung und Inspektion abschließen: Stellen Sie die elektrischen Anschlüsse fertig, ziehen Sie alle Befestigungselemente mit dem angegebenen Drehmoment an und überprüfen Sie die Ausrichtung und Stabilität des gesamten Systems.

Unser Standardpaket ist eine Stahlpalette für lange Aluminiumprofile, während kleine Aluminiumkomponenten in Kartons mit Sperrholzpalette verpackt werden.

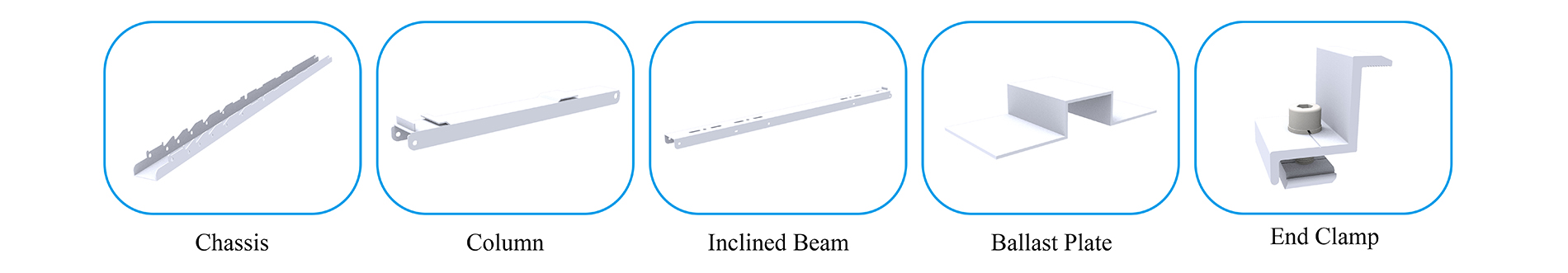

☆ Einfache Struktur: Verwendet nur vier Hauptkomponenten, was die Montage erleichtert.

☆ Platzsparendes Design: Die Ost-West-Anordnung kann je nach Systemkonfiguration den erforderlichen Abstand zwischen Modulreihen verringern.

☆ Durchdringungsfreie Installation: Das auf Ballast basierende Design vermeidet Dachdurchdringungen bei geeigneten Anwendungen.

☆ Vormontierte Komponenten:Der vormontierte Rahmen hilft dabei, die Installationszeit und die Arbeitskosten vor Ort zu reduzieren.

☆ Langlebige Aluminiumkonstruktion: Hergestellt aus Aluminiumlegierung AL6005-T5, mit einer angegebenen 10-jährigen Garantie und einer 25-jährigen Lebensdauer, vorbehaltlich der Bedingungen des Herstellers und der Installationsbedingungen.

Ähnliche Zertifikate

☆ Festigkeitsanalysebericht: Die strukturelle Leistung kann anhand projektspezifischer Wind- und Schneelastforderungen bewertet werden.

☆ Aluminium-Qualitätszertifikat: Bietet Informationen zur Materialzusammensetzung der Aluminiumlegierung AL6005-T5.

F1: Erfordert dieses System Bohren in das Dach?
Ein ballastbasiertes System kann oft ohne Durchdringung der Dachbahn installiert werden. Je nach Dachstruktur, Windlasten und örtlichen Vorschriften kann jedoch eine mechanische Befestigung erforderlich sein.

F2: Ist die Halterung für alle Flachdächer geeignet?
Nicht unbedingt. Das Dach muss über eine ausreichende Tragfähigkeit und eine geeignete Oberfläche für die Installation verfügen. Auch Abdichtung, Entwässerung, Dämmung und die Verträglichkeit der Dachbahn sollten geprüft werden.

F3: Kann die Halterung starkem Wind standhalten?
Die Windbeständigkeit hängt vom Systemdesign, der Ballastmenge, den Dachbedingungen und der Installationsqualität ab. Eine projektspezifische Windlastanalyse ist unerlässlich.

F4: Kann die Halterung angepasst werden?
Für Abmessungen, Neigungswinkel, Materialien und Montagekonfigurationen sind möglicherweise Anpassungen verfügbar. Bestätigen Sie Ihre Projektanforderungen vor der Bestellung beim Hersteller.
