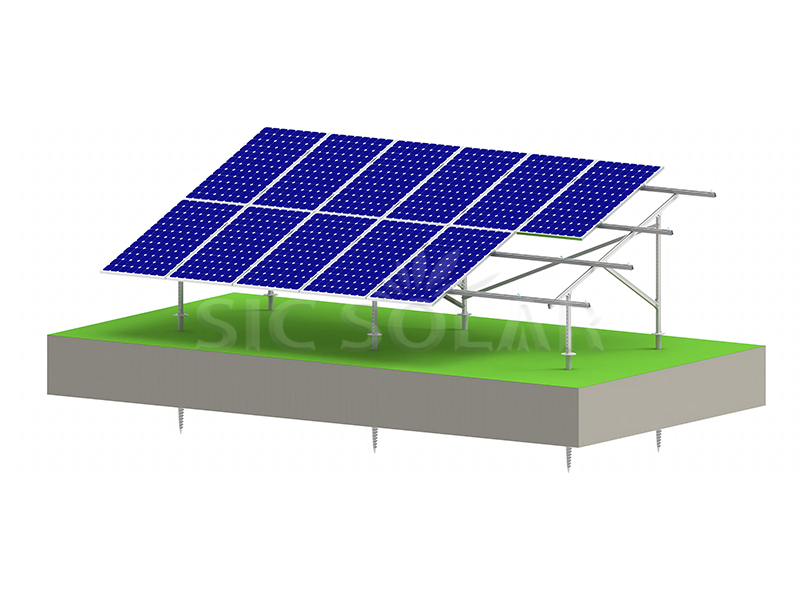

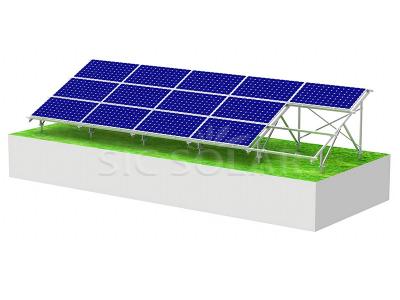

Bodenmontagestruktur für Solarmodule aus U-Profilen aus Kohlenstoffstahl

Die U-Profil-Solarmodulhalterung aus Kohlenstoffstahl ist eine robuste und effiziente Lösung zur sicheren Befestigung von bodenmontierten Solarmodulen. Dieses Montagesystem nutzt U-Profilstahl, um eine stabile und dauerhafte Basis für PV-Module zu schaffen und eignet sich für eine Vielzahl von Anwendungen, darunter Solarparks im Kraftwerksmaßstab, gewerbliche Projekte und landwirtschaftliche Anlagen.

Marke:

SIC SOLAR

Artikelnr.:

SIC-SS1

Flat ground or open field

Komponenten Projekt Technische Details Installationsanleitung Paket Advantage FAQ

Klicken Sie hier, um mehr über Produkte zu erfahren.

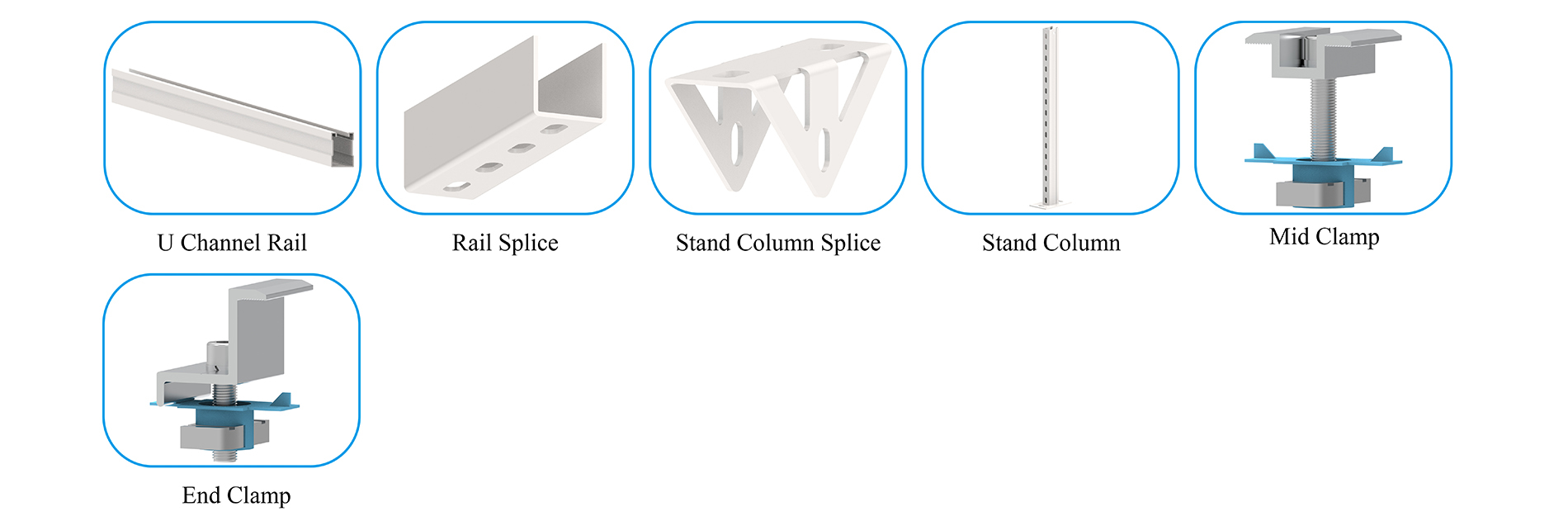

Ground mounting structure solar Solar C channel ground mount

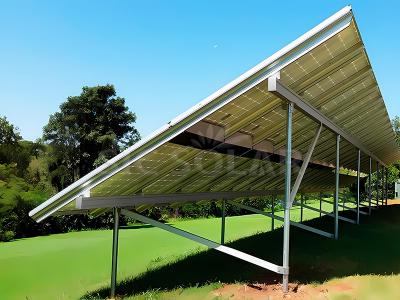

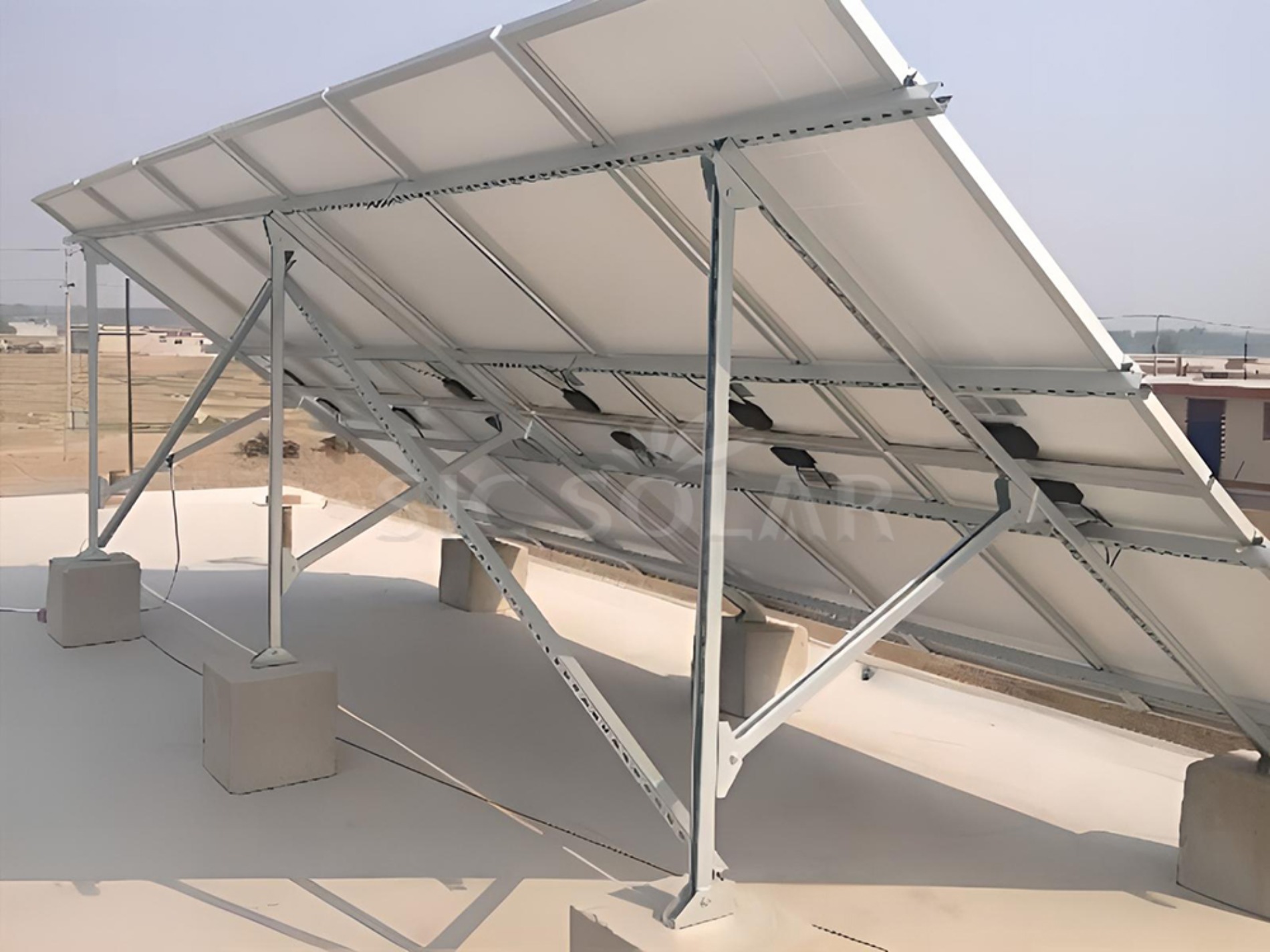

Solar ground power plant

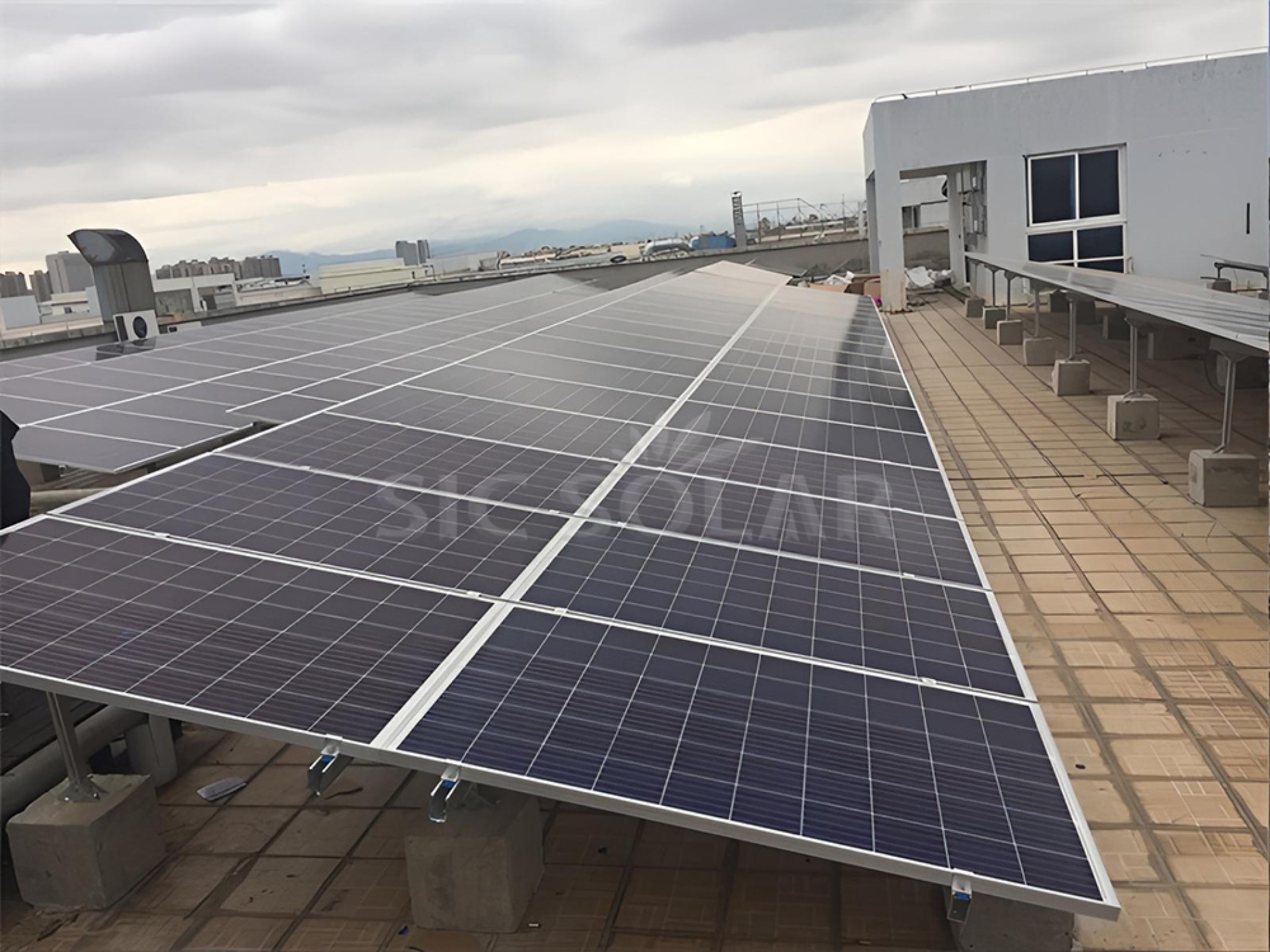

Solar flat roof power station

Produktname	Bodenmontagestruktur für Solarmodule aus U-Profilen aus Kohlenstoffstahl
Installationsort	Flachdach oder Boden
Stiftung	Beton- oder Erdschraubenpfahl
Material	Q235B & SUS304 & AL6005-T5
Farbe	Natursilber oder individuell gestaltet
Korrosionsschutz	Verzinkter Stahl, eloxiertes Aluminium und Edelstahl
Neigungswinkel	0-60 Grad
Windlast	<60 m/s
Schneelast	<1,4 kN/m²
Standards	AS/NZS 1170.2, JIS C 8955:2011
Garantie	10 Jahre Garantie und 25 Jahre Servicezeit

1️⃣ Standortbesichtigung und Layout

Bevor Sie beginnen, überprüfen Sie die Grundfläche, die Geländeneigung und die Bodenart der Modulanordnung.

2️⃣ Fundamentbau

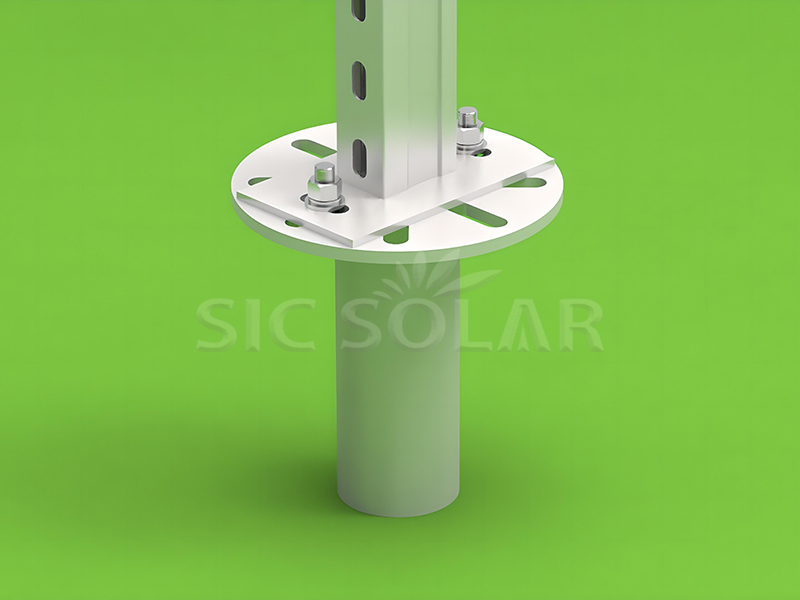

Je nach Bodenbeschaffenheit und erforderlicher Gefriertiefe werden Schraubpfähle, Rammpfähle oder Betonfundamente installiert.

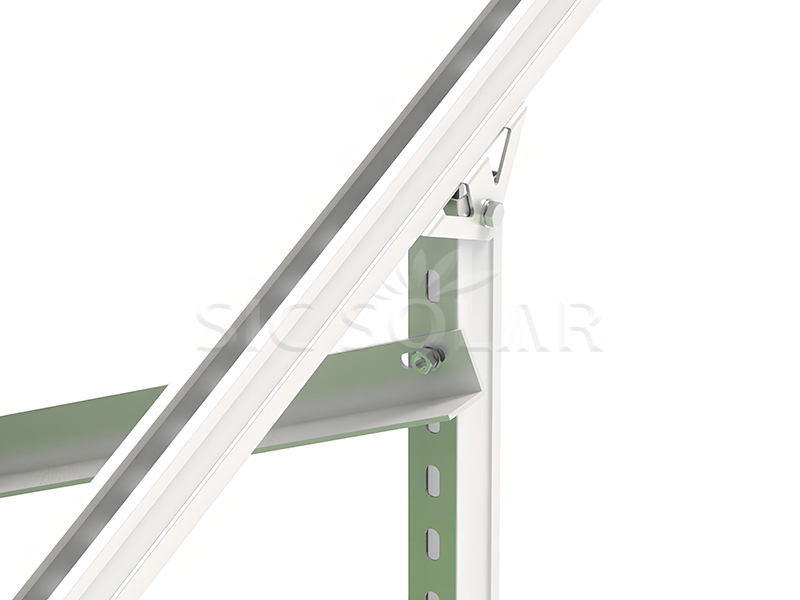

3️⃣ Gleismontage

Platzieren Sie die vorgebohrte U-förmige Schiene auf dem Fundament und befestigen Sie sie mit Bolzen.

4️⃣ Modulinstallation

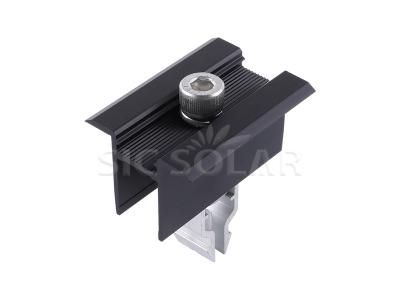

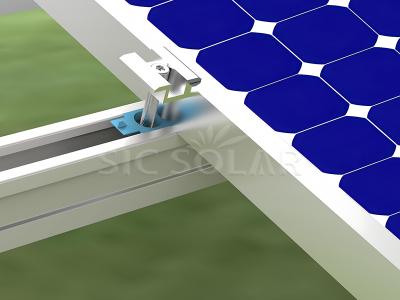

Schieben Sie die Edelstahlklemme in den U-förmigen Schlitz, setzen Sie das Modul ein und ziehen Sie die Klemme gemäß den Vorgaben fest.

5️⃣ Erdung und Potentialausgleich

Stellen Sie sicher, dass ein Metall-zu-Metall-Kontakt zur Erdung besteht – verwenden Sie dazu eine Erdungsbrücke oder Stellschrauben, wie in der Installationsanleitung beschrieben.

6️⃣ Inbetriebnahme und Inspektion

Prüfen Sie das Drehmoment aller strukturellen und elektrischen Befestigungselemente, beheben Sie etwaige Kratzer in der Beschichtung und dokumentieren Sie die Geometrie der Anordnung; planen Sie eine halbjährliche Sichtprüfung ein, um auf Ablagerungen, lose Schrauben oder Korrosion zu achten.

Unsere Standardverpackung besteht aus Stahlpaletten für lange Aluminiumprofile, während kleine Aluminiumkomponenten in Kartons mit Sperrholzpaletten verpackt werden.

Solar bracket package

Vorteile sind folgende:

☆ Einfache Installation – dank der einfachen Bauteile ist der Transport und die Installation unkompliziert.

☆ Gute Korrosionsbeständigkeit – Hochwertiger Kohlenstoffstahl mit feuerverzinkter Oberflächenbehandlung sorgt für eine deutlich bessere Korrosionsbeständigkeit.

☆ Hochwertige Komponenten – Alle Verbindungsteile bestehen aus hochwertigen Edelstahlschrauben, was die Konstruktion langlebiger und robuster macht.

☆ Niedrige Arbeitskosten – weitgehend vormontierte Teile tragen dazu bei, die Installationszeit und die Arbeitskosten zu reduzieren.

Zugehöriges Zertifikat:

Festigkeitsanalysebericht – Die Befestigungen werden auf die Einhaltung Ihrer Zielfestigkeit, wie z. B. Windgeschwindigkeit und Schneelast, geprüft.

Frage 1: Wie hoch ist die Mindestbestellmenge?

Mindestbestellmenge = 50 kW.

Frage 2: Aus welchem Material besteht der Carport?

Aluminium 6005-T5 und Kohlenstoffstahl.
