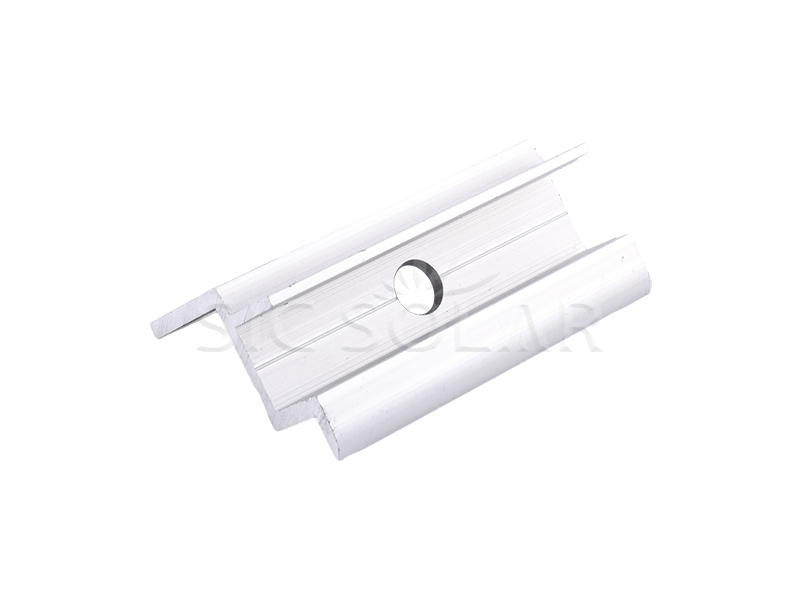

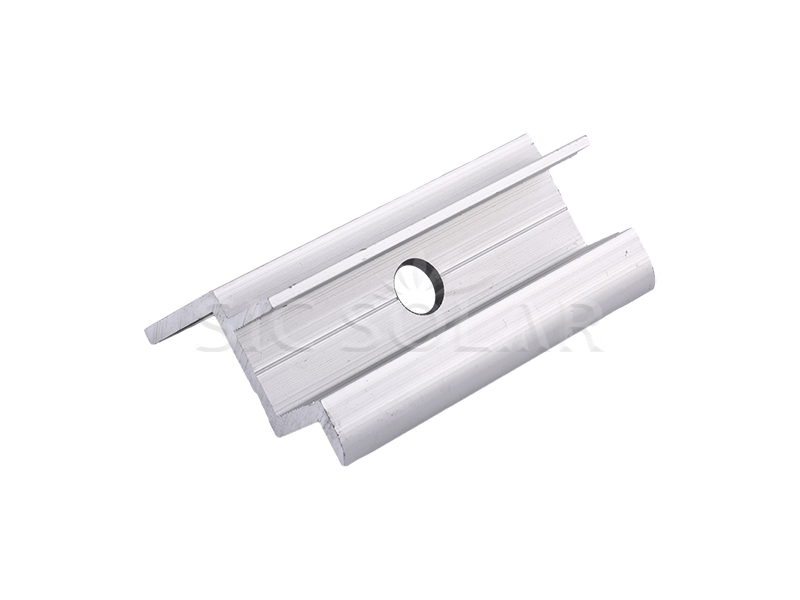

V-förmige Endklemme zur Montage von Solarmodulen

Die V-förmige Endklemme zur Montage von Solarmodulen ist eine Spezialklemme zur Befestigung der Außenkanten von Solarmodulen an den Montageschienen von Solaranlagen. Ihre markante V-Form sorgt für erhöhte Stabilität und festen Halt und macht sie somit zur idealen Wahl für private und gewerbliche Solaranlagen.

Marke:

SIC SOLAR

Artikelnr.:

SIC-EC-V

Xiamen

Komponenten Technische Details Installationsanleitung Paket Advantage FAQ

Klicken Sie hier, um mehr über Endklemmen zu erfahren.

end/mid clamps for solar panel

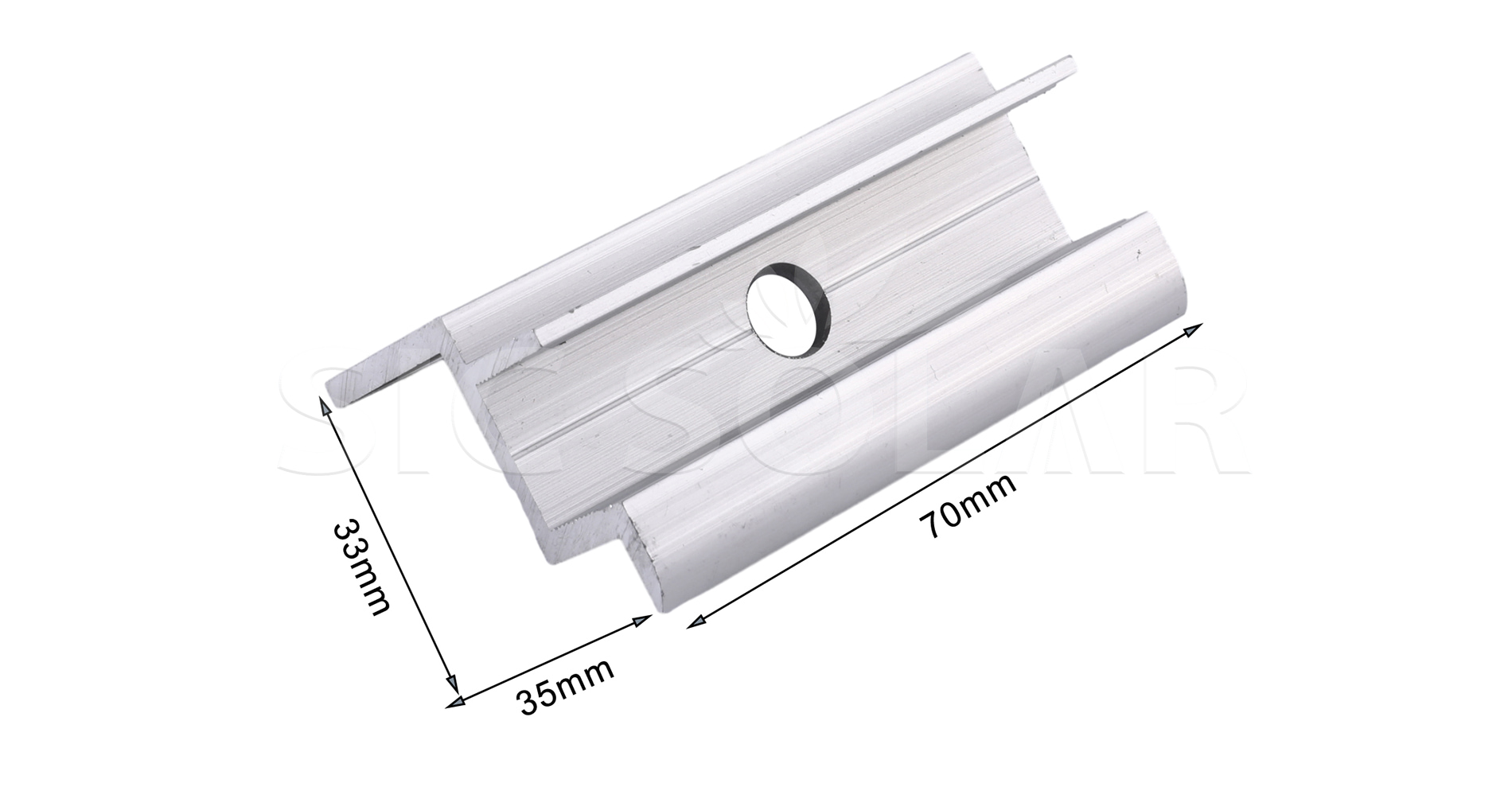

Pv End Clamp

Name	V-förmige Endklemme zur Montage von Solarmodulen
Installationsort	Schrägdach oder Boden
Windlast	<60 m/s
Schneelast	<1,4 kN/m²
Material	AL6005-T5
Farbe	Silber oder Schwarz
Korrosionsschutz	Eloxiertes Aluminium
Garantie	10 Jahre und 25 Jahre Dienstzeit

1️⃣ Klemmen ausrichten: Platzieren Sie die V-förmigen Endklemmen am Ende des Schienenpaneels.

2️⃣ Positionieren Sie den Paneelrahmen: Achten Sie darauf, dass die Rahmenkanten fest in die V-förmigen Nuten passen.

3️⃣ Schrauben festziehen: Verwenden Sie einen Drehmomentschlüssel, um die Klemmen an der Schiene zu befestigen und sicherzustellen, dass die Paneele fest und waagerecht sitzen.

4️⃣ Wiederholen Sie dies an allen Endpunkten: Bringen Sie an jedem Ende jeder Paneelreihe eine Endklemme an.

PV mounting end clamp

Vorteile sind folgende:

☆ Dickere Anodisierungsschicht – Verhindert effektiv Korrosion und verlängert die Lebensdauer.

☆ Verschiedene Endklemmkonstruktionen können den unterschiedlichen Kundenanforderungen für 30-50 mm gerahmte Paneele gerecht werden.

☆ Hohe Intensität -- Es kann auch unter extrem schwierigen Installationsbedingungen eingesetzt werden.

Zugehöriges Zertifikat

Festigkeitsanalysebericht – Die Befestigungen werden auf die Einhaltung Ihrer Zielfestigkeit geprüft, z. B. hinsichtlich Windgeschwindigkeit und Schneelast.

Frage 1: Können die Schrauben auch schwarz gefertigt werden?

Ja.

Frage 2: Können die Klemmen individuell angepasst werden?

Ja.
