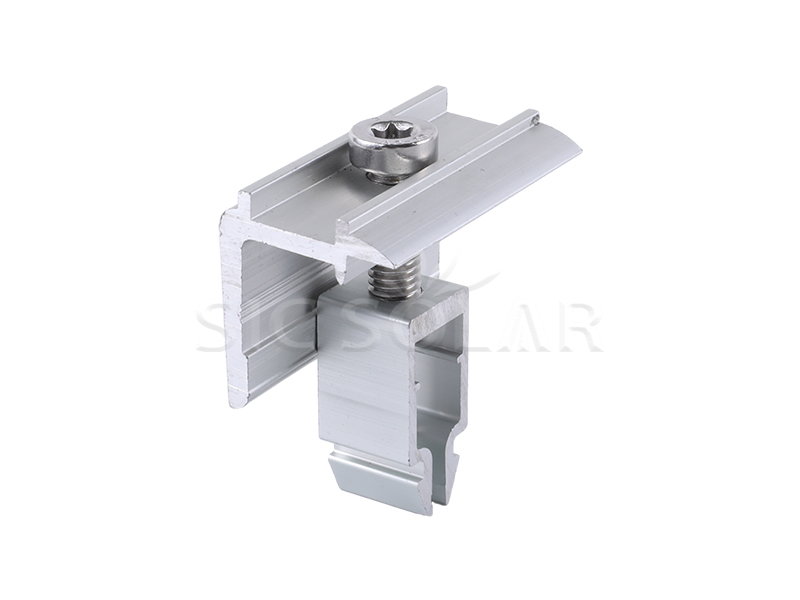

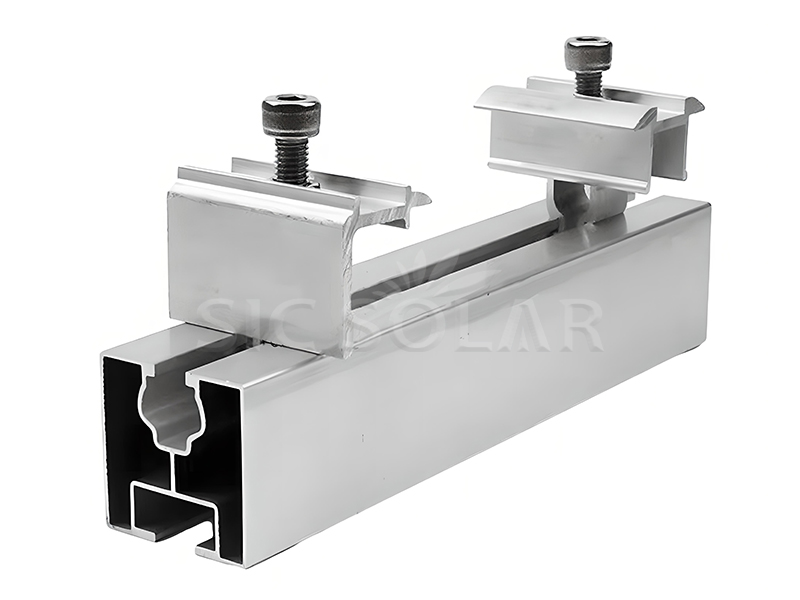

Schnellmontage-Solarendklemme

Die Schnellmontage-Solarendklemme ist ein praktisches Montageelement zur Befestigung der Außenkante von Solarmodulen an Montageschienen. Dank des Schnellmontagesystems lässt sie sich einfach anbringen und spart Installationszeit. Sie eignet sich für verschiedene Photovoltaik-Dachsysteme und ist mit Aluminium-Solarschienen kompatibel.

Marke:

SIC SOLAR

Artikelnr.:

SIC-EC-H-3040

Produktherkunft:

Fujian, China

Xiamen port

Komponenten Technische Details Installationsanleitung Paket Advantage FAQ

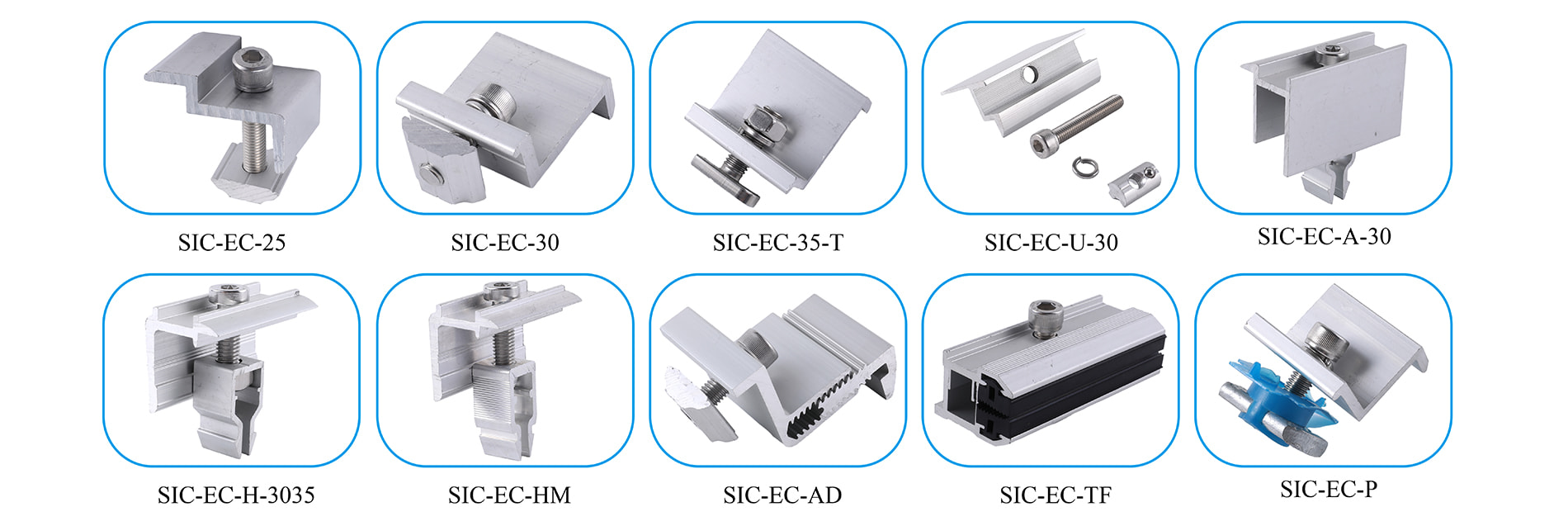

Klicken Sie hier, um mehr über Endklemmen zu erfahren.

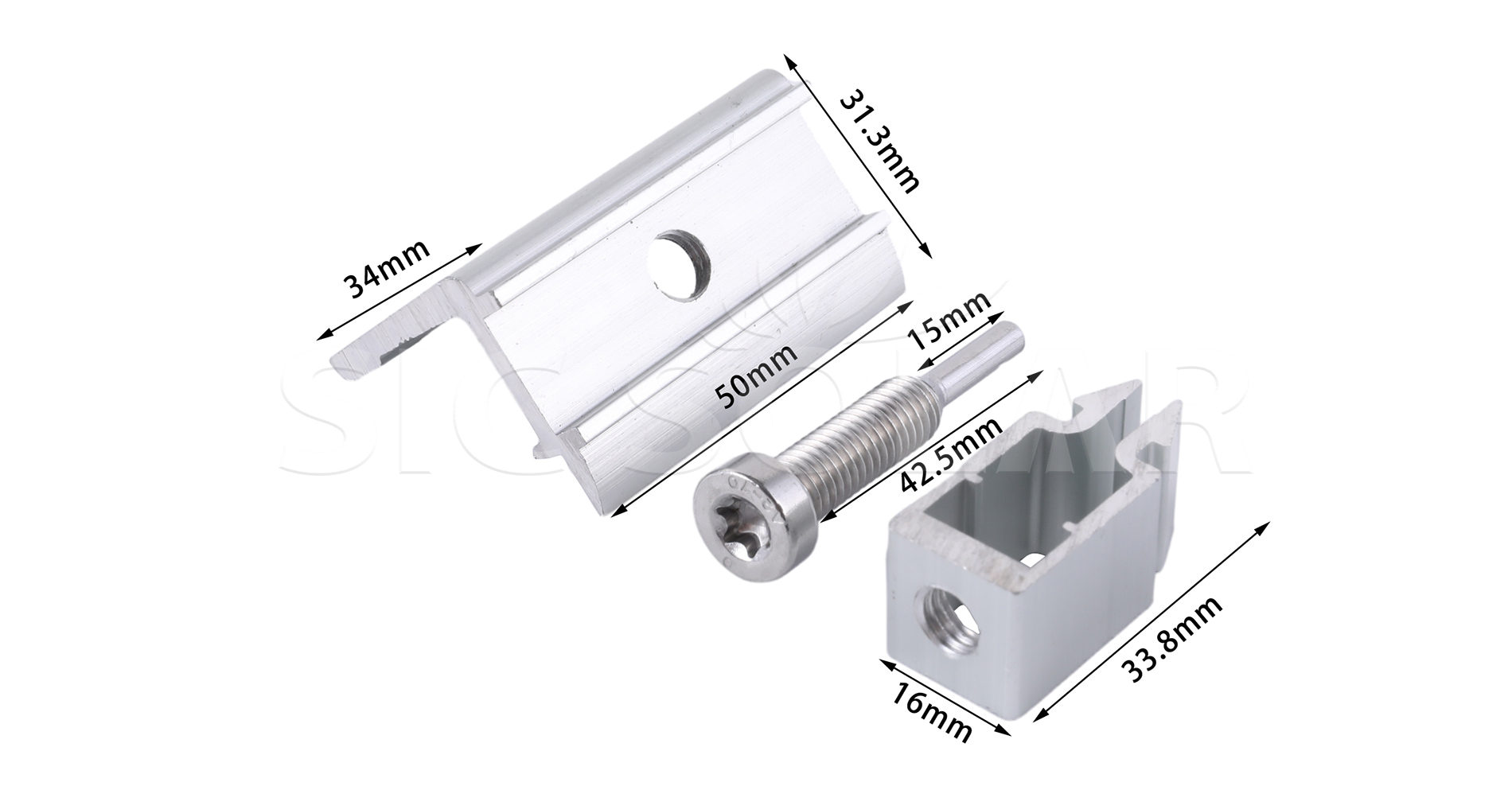

PV Solar Mounting Rapid Clamp

Name	Schnellmontage-Solar-Endklemme
Material	AL6005-T5 & SUS304
Oxidschicht	≥10µm
Garantie	25 Jahre
Anwendbare Paneelhöhe	30-40 mm
Bereich des Anzugsmoments für Schrauben	10-12 N*m
Wert des Auszugswiderstands	5 kN

1. Bereitmachen

Was Sie benötigen: Einen Drehmomentschlüssel, ein Maßband und Schutzausrüstung.
Überprüfen Sie die Montagevorrichtung: Stellen Sie sicher, dass die Montageschienen richtig angebracht sind.

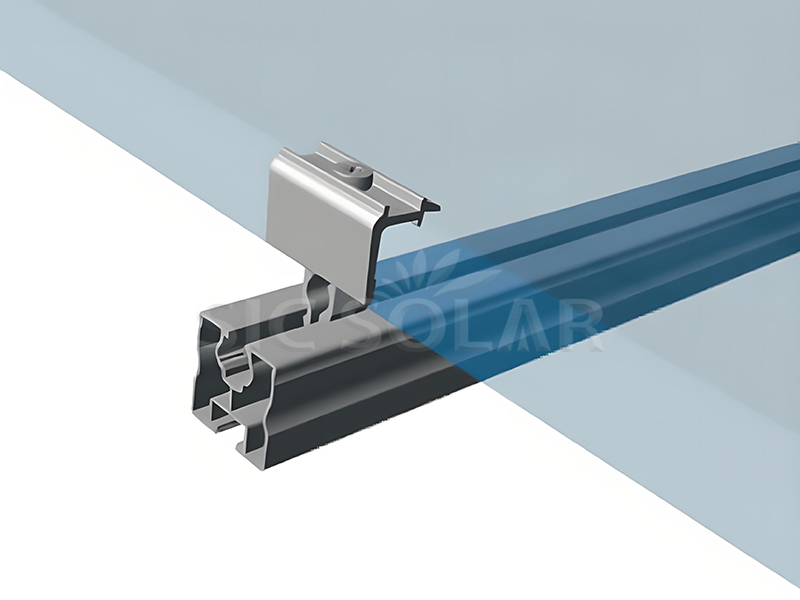

2. Installationsanleitung

1️⃣ Positionieren Sie die Endklemme: Schieben Sie die Klemme an der Plattenkante in die Schiene und richten Sie sie am Modulrahmen aus.

2️⃣ Befestigungselement festziehen: Die Klemme mit dem vom Hersteller empfohlenen Drehmoment festziehen.

3️⃣ Abschließende Kontrolle: Stellen Sie sicher, dass die Klemme fest sitzt und sich das Panel nicht ungewollt bewegen kann.

Solar bracket package

☆ Schnelle Installation – Die schnelle Befestigung hilft, die Installationszeit zu verkürzen.

☆ Einfache Positionierung – Die Klemme kann vor dem endgültigen Festziehen entlang kompatibler Schienen positioniert werden.

☆ Langlebiges Material – Die Aluminiumlegierung AL6005-T5 bietet gute Festigkeit und Haltbarkeit, unterstützt durch eine 10-jährige Garantie und eine Lebensdauer von bis zu 25 Jahren.

☆ Korrosionsbeständig – Eloxiertes Aluminium und Befestigungselemente aus Edelstahl bieten guten Schutz gegen Witterungseinflüsse im Außenbereich.

☆ Flexible Kompatibilität – Verschiedene Klemmenhöhen und Spezifikationen sind für diverse Modulrahmen und Schienensysteme erhältlich.

Zugehöriges Zertifikat

☆ Aluminium-Qualitätszertifikat – Inhaltsstoffliste für AL6005-T5

☆ SGS-Zertifikat für Schraubenmaterial – SUS304

Frage 1: Wo wird die Schnellinstallations-Solarendklemme verwendet?

Es wird am äußeren Rand einer PV-Modulanordnung installiert und wird häufig für auf Dächern und am Boden montierte Solaranlagen verwendet.

Frage 2: Was ist der Hauptvorteil einer Schnellmontage-Endklemme?

Durch die einfache Konstruktion lassen sich die Paneele schneller und leichter befestigen, wodurch sich die Installationszeit verkürzt.

Frage 3: Kann die Endklemme auch bei unterschiedlich dicken Solarmodulrahmen verwendet werden?

Ja. Für verschiedene Modulrahmenstärken sind unterschiedliche Klemmhöhen erhältlich. Die passende Größe sollte anhand des Modulrahmens ausgewählt werden.

Frage 4: Ist es mit Solarschienen aus Aluminium kompatibel?

Ja. Es kann mit kompatiblen Aluminium-Montageschienen verwendet werden. Überprüfen Sie vor der Montage das Schienenprofil und die Befestigungsmaße.

Frage 5: Kann die Schnellmontage-Solarendklemme individuell angepasst werden?

Ja. Abmessungen, Klemmhöhe, Befestigungskonfiguration, Oberflächenbehandlung und weitere Spezifikationen können an die Projektanforderungen angepasst werden.
