Die Erdung ist ein wesentlicher Bestandteil jeder elektrischen Anlage, und Solarmodule bilden da keine Ausnahme. Erdung bezeichnet die Herstellung einer physischen Verbindung zwischen dem elektrischen System und der Erde, wodurch ein sicherer Ableitungsweg für überschüssige Elektrizität oder Fehlerströme geschaffen wird. Doch muss jedes Solarmodul geerdet werden, und warum ist das so wichtig?

Warum Erdung von Solarmodulen ist entscheidend

1. Sicherheit Der Hauptgrund für die Erdung von Solarmodulen ist der Schutz von Personen und Gebäuden vor elektrischen Gefahren. Ohne ordnungsgemäße Erdung kann eine Fehlfunktion oder Überspannung im System zu Stromschlägen oder Bränden führen. Durch die Erdung der Solarmodule wird überschüssiger Strom, beispielsweise durch Blitzeinschlag oder Systemfehler, sicher in die Erde abgeleitet, anstatt die Solarkomponenten zu beschädigen oder eine Gefahr für Personen in der Nähe darzustellen.

2. Schutz vor Überspannungen und Blitzeinschlägen Solarmodule, insbesondere in großen Anlagen, werden häufig im Freien installiert und sind dort Blitzeinschlägen ausgesetzt. Die Erdung leitet die elektrische Energie eines Blitzeinschlags von den empfindlichen Systemkomponenten ab und verhindert so Schäden an den Modulen, Wechselrichtern und anderen elektrischen Bauteilen.

3. Einhaltung der Elektrovorschriften In den meisten Ländern und Regionen ist die Erdung von Solaranlagen gemäß den örtlichen Elektrovorschriften vorgeschrieben. Diese Normen gewährleisten die Sicherheit und Effizienz von Solaranlagen. Die Erdung verhindert, dass potenzielle Fehler die Systemleistung beeinträchtigen oder Gefahren für nahegelegene Geräte oder Personen darstellen.

Erdungsarten in Solarsystemen

Bei Solaranlagen gibt es zwei Hauptarten der Erdung:

1. Systemerdung Die Systemerdung verbindet den Minuspol der Solarmodulgruppe mit der Erde. Dies ist typischerweise für herkömmliche Gleichstromsysteme erforderlich, da der Wechselrichter oder Laderegler für einen sicheren Betrieb eine geerdete Verbindung benötigt.

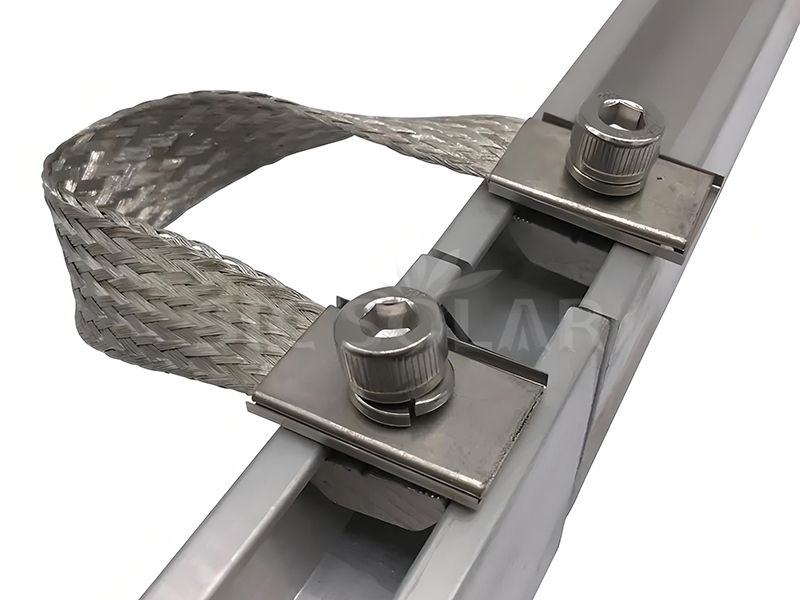

2. Geräteerdung Die Erdung von Anlagenteilen umfasst die Verbindung der Metallteile der Solaranlage, einschließlich des Montagesystems und der Solarmodulrahmen, mit der Erde. Dadurch wird sichergestellt, dass im Falle eines elektrischen Fehlers oder Kurzschlusses der Strom direkt zur Erde abgeleitet wird und nicht die Metallkomponenten unter Spannung setzt, was zu gefährlichen Situationen führen könnte.

Erdung und SIC Solar Montagesysteme

Eine ordnungsgemäße Erdung betrifft nicht nur die Solarmodule selbst, sondern auch die Montagesysteme, an denen sie befestigt sind. SIC Solar, ein Unternehmen, das für seine hochwertigen Photovoltaik-Montagesysteme bekannt ist, gewährleistet, dass seine Konstruktionen eine sichere und zuverlässige Erdung ermöglichen. Die aus robusten und leitfähigen Materialien wie Aluminium gefertigten Montagesysteme bieten sichere Erdungspunkte und leiten überschüssige Elektrizität sicher in die Erde ab.

Die Montagelösungen von SIC Solar sind auf maximale Sicherheit ausgelegt und ermöglichen die einfache Integration von Erdungskomponenten während der Installation. Ob Dach- oder Freiflächenmontage – die Systeme von SIC Solar erfüllen alle erforderlichen Sicherheitsstandards, um eine korrekte Erdung der gesamten Anlage zu gewährleisten.

Erdungsoptionen: Erdungsdrähte vs. integrierte Erdung

Es gibt zwei Hauptmethoden zur Erdung von Solarmodulen:

1. Erdungsdrähte Herkömmliche Solaranlagen verwenden Erdungsdrähte, die am Rahmen jedes Solarmoduls befestigt und mit einem im Erdreich vergrabenen Erdungsstab verbunden sind. Diese Drähte gewährleisten, dass jeglicher Streustrom sicher in die Erde abgeleitet wird.

2. Integrierte Erdungssysteme Moderne Solarmontagesysteme, darunter auch die von SIC Solar, verfügen über integrierte Erdungsfunktionen. Diese Systeme vereinfachen die Installation, da keine separaten Erdungskabel benötigt werden. Dank der integrierten Erdung sind Rahmen und Montagesystem so konstruiert, dass alle Komponenten sicher miteinander verbunden sind und ein durchgängiger Pfad zur Erde ohne zusätzliche Verkabelung entsteht.

Ja, Solarmodule müssen geerdet werden, um die Sicherheit zu gewährleisten, die Geräte vor Überspannungen zu schützen und die geltenden Elektrovorschriften einzuhalten. Ob über herkömmliche Erdungskabel oder integrierte Erdungssysteme – die Erdung ist ein entscheidender Schritt bei jeder Solaranlage.

Dank Unternehmen wie SIC Solar, die fortschrittliche Photovoltaik-Montagesysteme mit zuverlässigen Erdungslösungen anbieten, können Hausbesitzer und Unternehmen beruhigt sein, dass ihre Solaranlage sicher ist und den Branchenstandards entspricht.
