Eine fachgerechte Kabelführung ist ein wesentlicher Bestandteil jeder Solaranlage. Ob es sich um eine Solaranlage auf einem Hausdach oder einen großen Solarpark handelt – eine ordentliche und sichere Kabelführung trägt wesentlich zu Sicherheit, Effizienz und langfristiger Leistung bei. Eines der effektivsten Hilfsmittel hierfür ist die Kabelklemme.

Kabelklemmen Es handelt sich um kleine, aber unverzichtbare Bauteile, die zur Befestigung von Solarkabeln an Montageschienen, Modulrahmen oder Tragkonstruktionen dienen. Sie verhindern, dass die Gleichstromleitungen durchhängen, sich verheddern oder mit scharfen Kanten oder heißen Oberflächen in Berührung kommen – all dies kann zu Verschleiß führen und die Systemzuverlässigkeit beeinträchtigen.

Der erste Schritt beim Anbringen von Kabelklemmen ist die Planung des Kabelverlaufs. Vor der Installation muss festgelegt werden, wie die Kabel von den Solarmodulen zum Wechselrichter verlaufen. Dabei ist zu berücksichtigen, wo die Strings verbunden werden und wo überschüssiges Kabel aufgewickelt oder geführt werden soll. Diese Planung gewährleistet, dass die Klemmen in den richtigen Abständen angebracht werden und kein Kabel ungesichert bleibt.

Die Klemmen sollten je nach Kabelgewicht und Windbelastung üblicherweise alle 30–50 Zentimeter (ca. 12–20 Zoll) angebracht werden. In windreichen Gebieten oder bei vertikalen Verlegungen können kürzere Abstände erforderlich sein. Ziel ist es, die Kabel sicher zu befestigen, ohne sie zu stark zu spannen, da dies die Steckverbinder belasten oder die Isolierung beschädigen könnte.

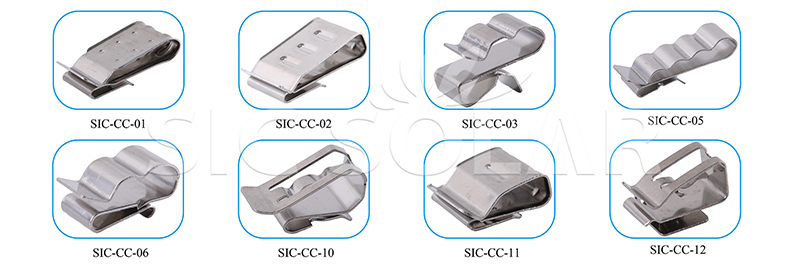

Es gibt verschiedene Arten von Kabelklemmen, darunter Edelstahl-Federklemmen, Kunststoff-Einsteckklemmen und selbstklebende Varianten. Für Solaranlagen im Außenbereich werden häufig Edelstahlklemmen eingesetzt, da sie UV-beständig, robust und langlebig sind. Viele dieser Klemmen lassen sich ohne Bohren oder Klebstoff an Aluminiumschienen oder den Kanten von Solarmodulrahmen befestigen.

Achten Sie bei der Installation darauf, dass die Klemmen vollständig eingerastet sind und die Kabel fest, aber nicht eingeklemmt sitzen. Vermeiden Sie nach Möglichkeit überlappende oder sich kreuzende Kabel, da dies mit der Zeit zu Wärmestau oder Reibung führen kann. Beachten Sie die Ausrichtung: Vertikale Kabel sollten so befestigt werden, dass ein Zug nach unten auf die Stecker verhindert wird.

Kabelclips tragen außerdem zu einem sauberen Erscheinungsbild bei, was besonders wichtig bei Wohnhäusern ist, wo sichtbare Kabel die Ästhetik beeinträchtigen können. Eine ordentliche Kabelführung erleichtert zudem zukünftige Inspektionen und Fehlersuche erheblich und reduziert so Wartungsaufwand und -kosten.

Unternehmen wie SIC Solar Die Firma, die Solarmontagesysteme herstellt und vertreibt, bietet auch Zubehör für das Kabelmanagement an, darunter verschiedene Klemmen, die speziell für ihre Montagesysteme entwickelt wurden. Die Klemmen zeichnen sich durch Langlebigkeit und einfache Montage aus und ermöglichen eine effiziente und professionelle Kabelführung in einer Vielzahl von Solarprojekten.

In Photovoltaikanlagen sind Kabelklemmen zwar klein, spielen aber eine wichtige Rolle. Sie sorgen dafür, dass die Anlagen sicher und ordentlich verlegt sind und über Jahre hinweg optimale Leistung unter der Sonne erbringen.
