Im Bereich der Solarenergie ist die Gewährleistung sicherer und effizienter elektrischer Verbindungen von größter Bedeutung. Eine der am weitesten verbreiteten Lösungen für diesen Zweck ist der MC4-Stecker. Aufgrund ihrer Zuverlässigkeit, Langlebigkeit und einfachen Handhabung haben sich diese Steckverbinder zum Industriestandard für Photovoltaik-Systeme (PV-Systeme) entwickelt.

Was ist ein MC4-Stecker ?

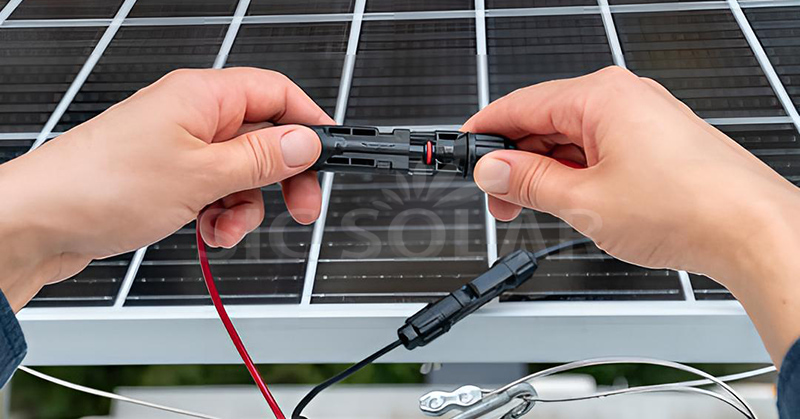

Die Bezeichnung „MC4“ steht für „Multi-Contact, 4mm“ und bezieht sich auf den 4 mm großen Kontaktstift, der bei diesen Steckverbindern verwendet wird. Die von Stäubli Electrical Connectors entwickelten MC4-Steckverbinder sind einpolige elektrische Steckverbinder, die für den sicheren und witterungsbeständigen Anschluss von Solarmodulen konzipiert sind. Sie bestehen aus einem männlichen und einem weiblichen Steckverbinder, die durch einfaches Drücken miteinander verriegelt werden. Zum Trennen ist ein Spezialwerkzeug erforderlich, um ein versehentliches Auseinanderfallen zu verhindern.

Hauptmerkmale von MC4-Steckverbindern

1. Witterungsbeständigkeit : MC4-Steckverbinder sind für den Außeneinsatz konzipiert und verfügen über die Schutzart IP67, die Schutz gegen Staub und Wasser gewährleistet. Dadurch eignen sie sich für verschiedene Umgebungsbedingungen, einschließlich Regen, Schnee und intensiver Sonneneinstrahlung.

2. UV-Beständigkeit : Das robuste Kunststoffgehäuse der MC4-Steckverbinder ist beständig gegen ultraviolette Strahlung und gewährleistet so eine lange Lebensdauer auch bei längerer Sonneneinstrahlung.

3. Hochspannungs- und Stromstärken : MC4-Steckverbinder sind für Spannungen bis zu 1.500 V DC und Ströme bis zu 30 A ausgelegt und eignen sich daher sowohl für private als auch für großflächige Solaranlagen.

4. Sicherer Verriegelungsmechanismus : Das integrierte Verriegelungssystem verhindert ein versehentliches Trennen und gewährleistet so die Sicherheit und Zuverlässigkeit von Solaranlagen.

5. einfache Installation : MC4-Steckverbinder sind für werkzeugloses Stecken konzipiert und vereinfachen so die Installation. Für das Verpressen und Demontieren werden jedoch Spezialwerkzeuge empfohlen, um einwandfreie Verbindungen zu gewährleisten.

Anwendungsbereiche von MC4-Steckverbindern

MC4-Steckverbinder werden in verschiedenen Solarenergieanwendungen eingesetzt:

• Solaranlagen für Wohnhäuser : Anschluss von Solarmodulen auf dem Dach an Wechselrichter und andere Systemkomponenten.

• Gewerbliche und industrielle Anlagen : Erleichterung der Montage großer Solaranlagen und Gewährleistung einer effizienten Stromübertragung.

• Solarkraftwerke im Versorgungsmaßstab : Bereitstellung zuverlässiger Verbindungen in weitläufigen Solarparks, wo Langlebigkeit und Leistung von entscheidender Bedeutung sind.

Die Rolle von MC4-Steckverbindern in Solarmontagesystemen

Während MC4-Steckverbinder für elektrische Verbindungen unerlässlich sind, hängen die Gesamteffizienz und Sicherheit einer Solaranlage auch von der Qualität der Montagesysteme ab. Unternehmen wie SIC Solar haben sich auf die Herstellung und Lieferung hochwertiger Photovoltaik-Montagesysteme spezialisiert. Ihre Produkte gewährleisten eine sichere und optimale Positionierung der Solarmodule und ergänzen die Zuverlässigkeit der MC4-Steckverbinder.

MC4-Steckverbinder spielen eine entscheidende Rolle für die Funktionalität und Sicherheit von Solarenergiesystemen. Ihre Konstruktion gewährleistet sichere, wetterbeständige Verbindungen, die für die langfristige Leistungsfähigkeit von Solaranlagen unerlässlich sind. In Kombination mit robusten Montagelösungen von Anbietern wie SIC Solar Diese Steckverbinder tragen wesentlich zur Effizienz und Langlebigkeit von Solarenergiesystemen bei.
