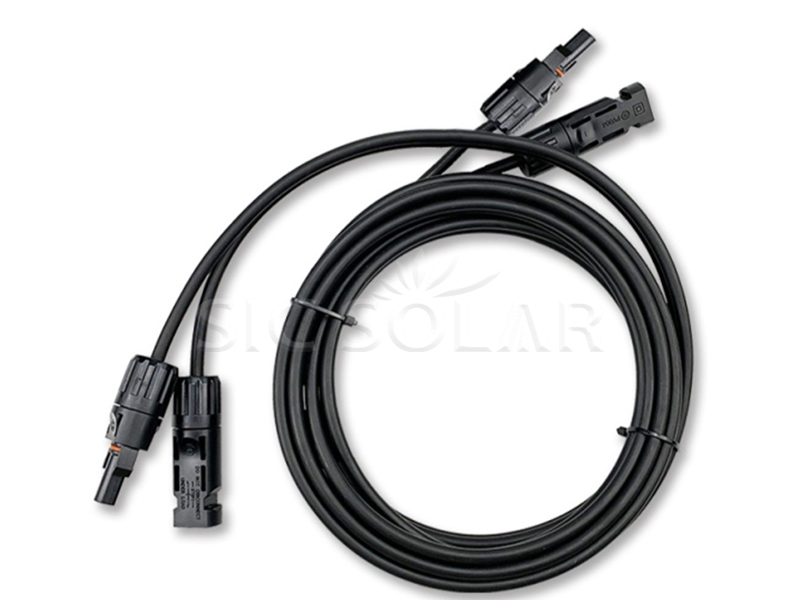

Solar MC4-Anschluss

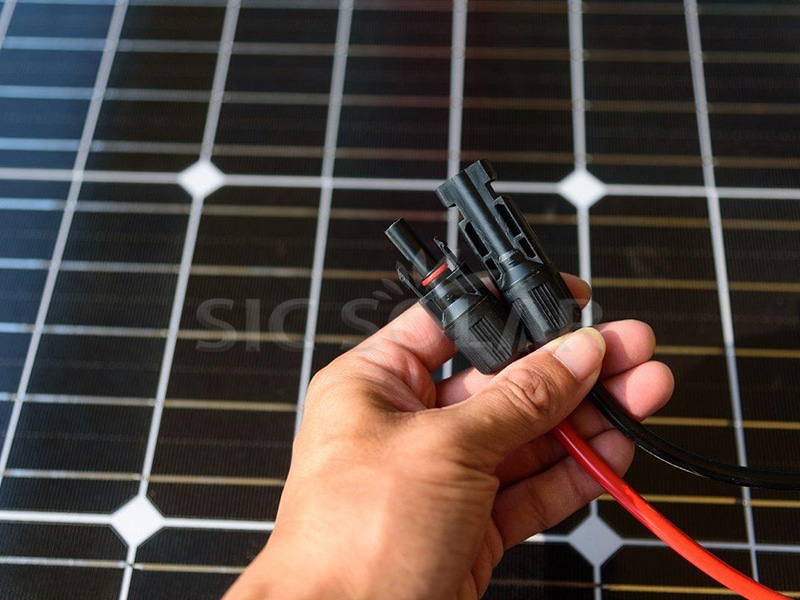

Der Solar-MC4-Stecker ist ein standardisierter elektrischer Stecker, der in Photovoltaikanlagen weit verbreitet ist, um Solarmodule zu verbinden. Er ermöglicht eine einfache und sichere Verbindung und gewährleistet eine zuverlässige und witterungsbeständige Verbindung zwischen Solarmodulen und anderen Systemkomponenten.

Marke:

SIC SOLAR

Artikelnr.:

SIC-MC4

Solar Panel

Projekt Technische Details Installationsanleitung Paket

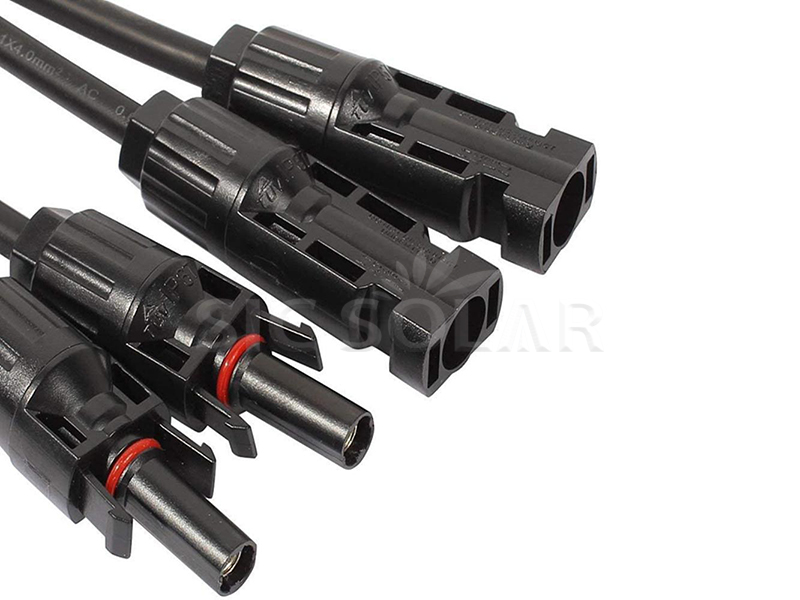

mc4 solar branch connector

Installationsort	Solar Panel
Garantie	<5 Jahre
Kundendienst	Ein Jahr Garantie
Material	PC/PPO
Farbe	Natürlich oder individuell gestaltet

1️⃣ Drähte abisolieren

Verwenden Sie eine Abisolierzange, um etwa 6-7 mm der Isolierung vom Kabelende abzulösen.

2️⃣ Verpressen der Klemmen

Stecken Sie die abisolierten Drähte in die Metallkontaktstifte.

Verwenden Sie die Crimpzange, um die Klemmen fest auf die Drähte zu crimpen und so eine sichere Verbindung zu gewährleisten.

3️⃣ Zusammenbau der Steckverbinder

Stecken Sie den Crimpanschluss in das Steckergehäuse, bis er einrastet.

Stellen Sie sicher, dass das Terminal vollständig im Gehäuse eingerastet und verriegelt ist.

4️⃣ Die Steckverbinder abdichten

Setzen Sie die Überwurfmutter über das Kabel und ziehen Sie sie am Steckergehäuse fest.

Ziehen Sie die Mutter fest, um eine wetterfeste Abdichtung zu gewährleisten und die Schutzart IP67 des Steckers aufrechtzuerhalten.

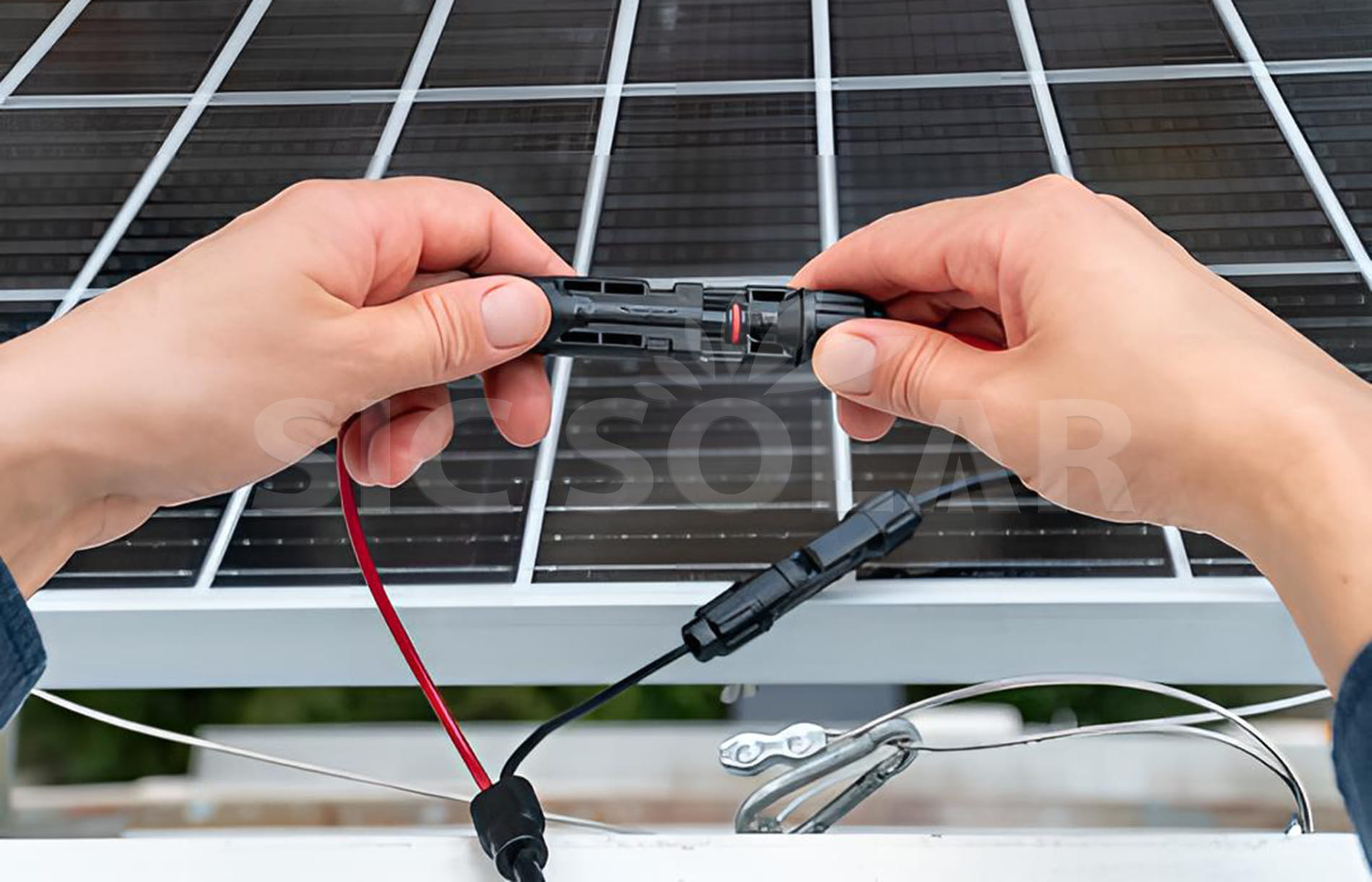

5️⃣ Anschluss des Panels

Richten Sie die Stecker und Buchsen aus und drücken Sie sie zusammen, bis sie einrasten. Dies signalisiert eine sichere Verbindung.

Zum Trennen der Steckverbinder verwenden Sie das Entriegelungswerkzeug MC4, um den Verriegelungsmechanismus sicher zu lösen.
