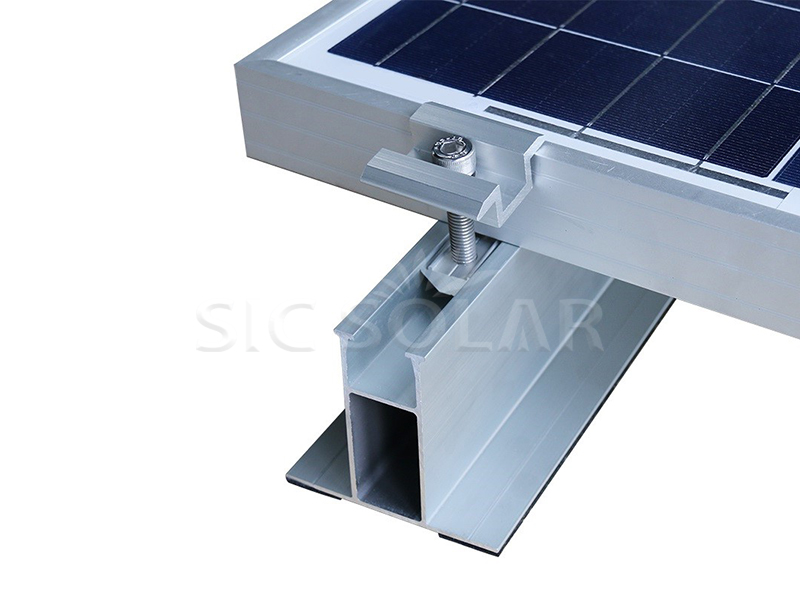

Mini-Schiene für Solarpaneele

Mini-Schienen für Solarmodule sind eine kompakte und leichte Montagelösung für die schnelle und einfache Installation von Solarmodulen, insbesondere auf Dächern. Diese Mini-Schienen bieten die notwendige Unterstützung für Solarmodule, ohne dass die längeren und sperrigeren Schienen herkömmlicher Montagesysteme erforderlich sind.

Marke:

SIC SOLAR

Artikelnr.:

SIC-MN-01

Xiamen port

Komponenten Technische Details Installationsanleitung Paket Advantage

Klicken Sie hier, um mehr über Haken zu erfahren.

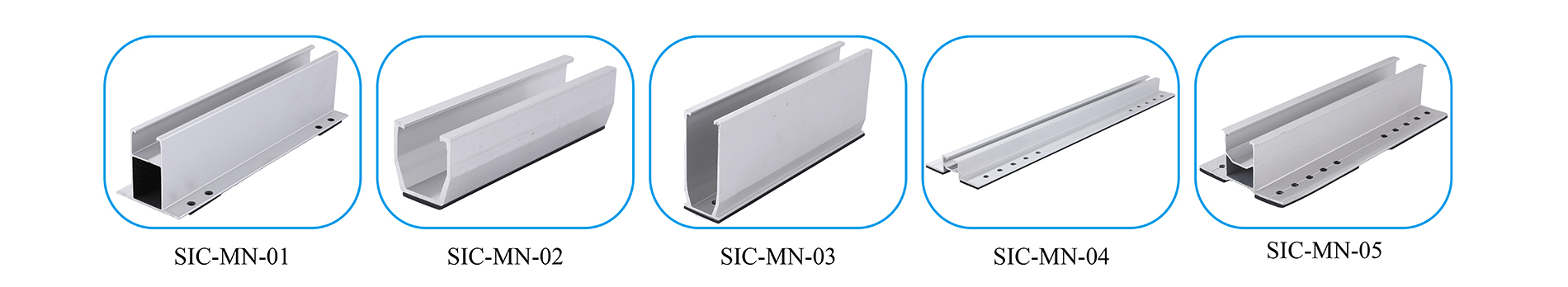

Solar Mini rail

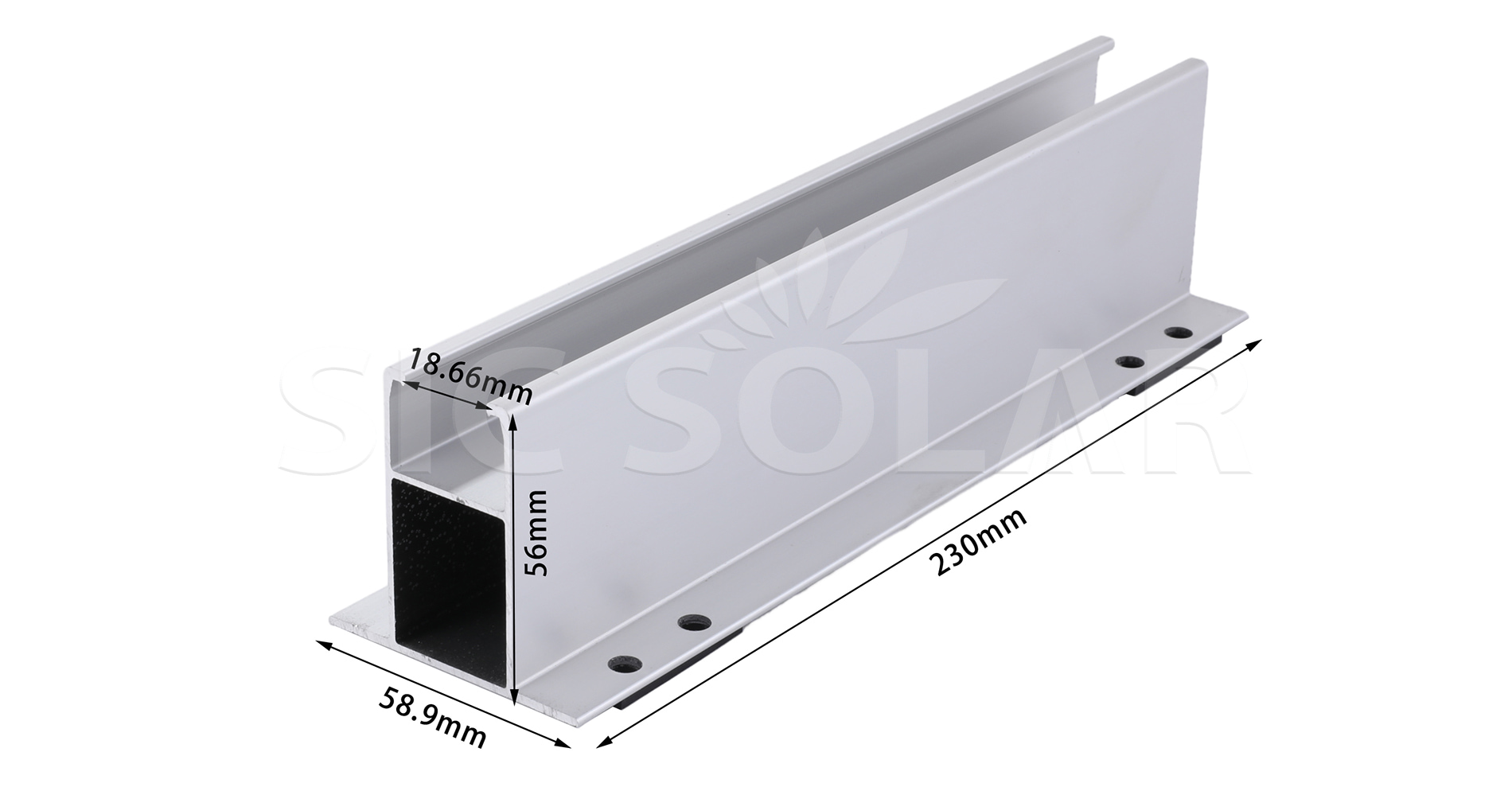

Mini Rail Solar Bracket

Name	Mini-Schiene für Solarpaneele
Installationsort	geneigtes Metalldach
Windlast	<60 m/s
Schneelast	<1,4 kN/m²
Material	AL6005-T5
Farbe	Silber und Schwarz
Korrosionsschutz	Eloxiertes Aluminium
Garantie	10 Jahre und 25 Jahre Dienstzeit

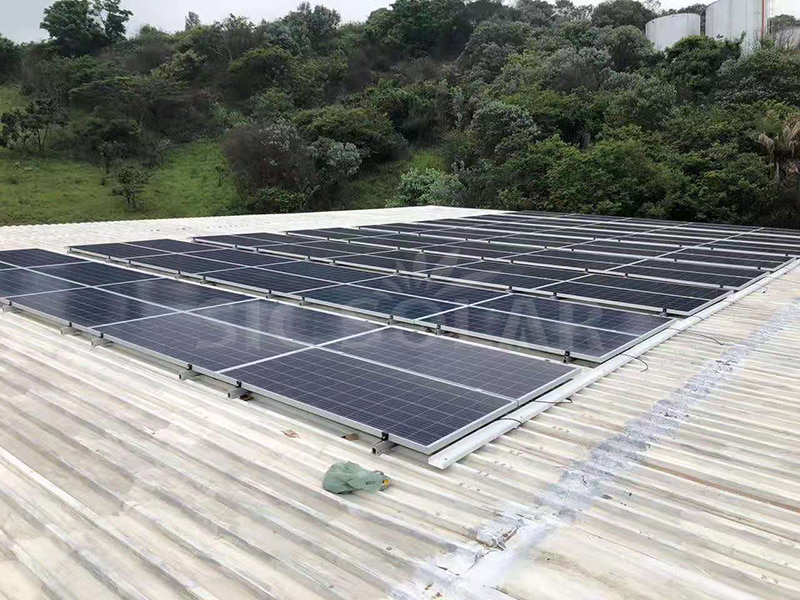

1️⃣ Markieren Sie das Solarpanel-Layout

Ermitteln Sie, wo die Solarpaneele auf dem Dach angebracht werden sollen.

Achten Sie darauf, dass jede Ecke und jeder Mittelpunkt des Solarpanels von den Minischienen gestützt wird.

2️⃣ Befestigung der Minischienen

Verwenden Sie selbstschneidende Schrauben mit EPDM-Dichtungsscheiben, um jede Mini-Schiene an der Dachplatte zu befestigen.

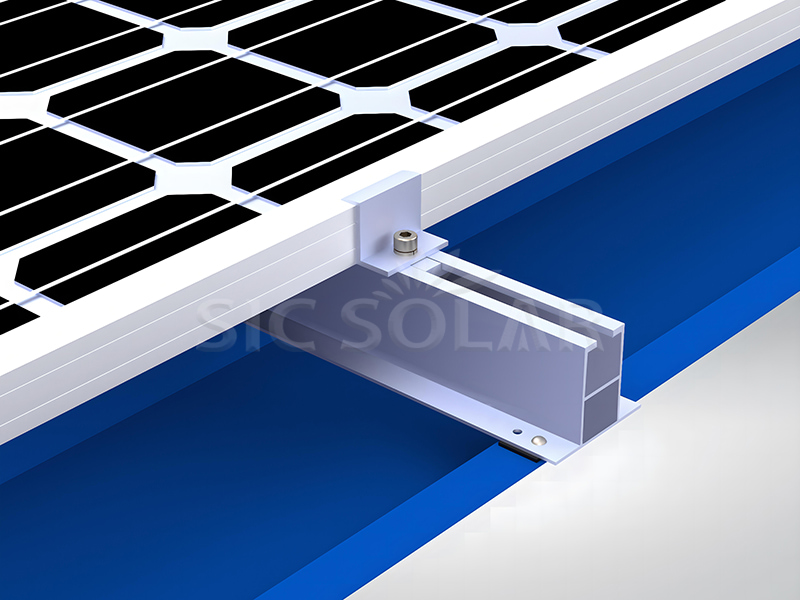

3️⃣ Montage des Solarpanels

Platzieren Sie das Solarpanel auf den Minischienen und befestigen Sie es mit den mittleren und äußeren Klemmen.

Ziehen Sie alle Schrauben mit dem vom Hersteller empfohlenen Drehmoment fest.

Package of mini rail

Vorteile sind folgende:

☆Hochanodisiert - äußerst wirksam bei der Verhinderung von Korrosion und Verlängerung der Lebensdauer.

☆Hochwertiges und leichtes Aluminium – schnell und bequem zu montieren.

☆ Hohe Festigkeit - kann auch unter extremen Installationsbedingungen eingesetzt werden.

Zugehöriges Zertifikat

Festigkeitsanalysebericht – Die Befestigungen werden auf die Einhaltung Ihrer Zielfestigkeit geprüft, z. B. hinsichtlich Windgeschwindigkeit und Schneelast.
