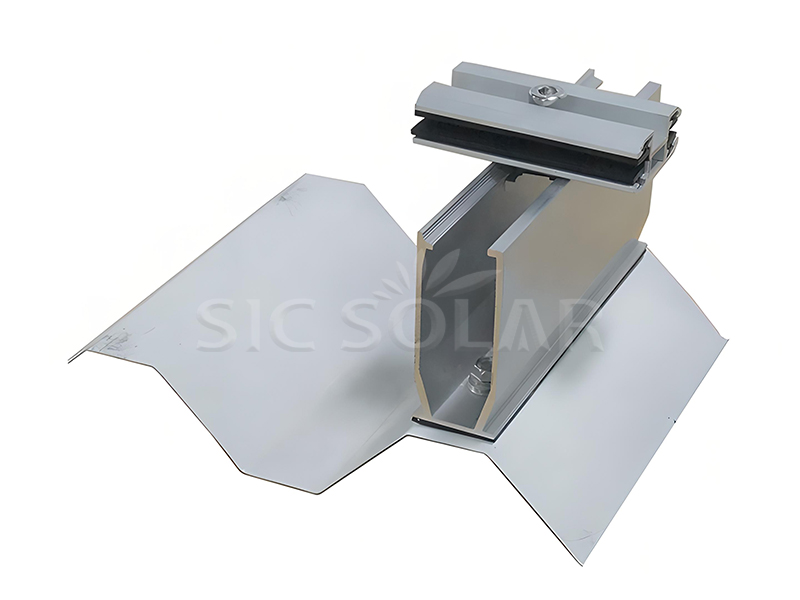

Solar-U-förmige Mini-Schienen-Solarmontagesystem

Das Solar-U-förmige Mini-Schienensystem ist eine kompakte und effektive Lösung zur Montage von Solarmodulen. Es eignet sich besonders für kleinere Häuser oder Standorte, an denen die Module möglichst niedrig montiert werden sollen. Die U-förmige Halterung fixiert die Module sicher. Zudem ist sie robust, flexibel und einfach zu installieren.

Artikelnr.:

SIC-MN-03

Xiamen port

Komponenten Technische Details Installationsanleitung Paket Advantage

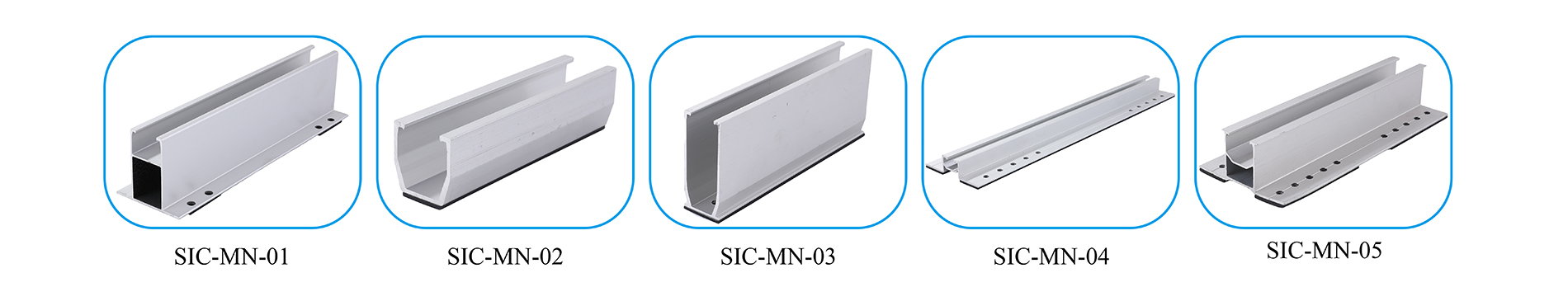

Klicken Sie hier, um mehr über die Minibahn zu erfahren.

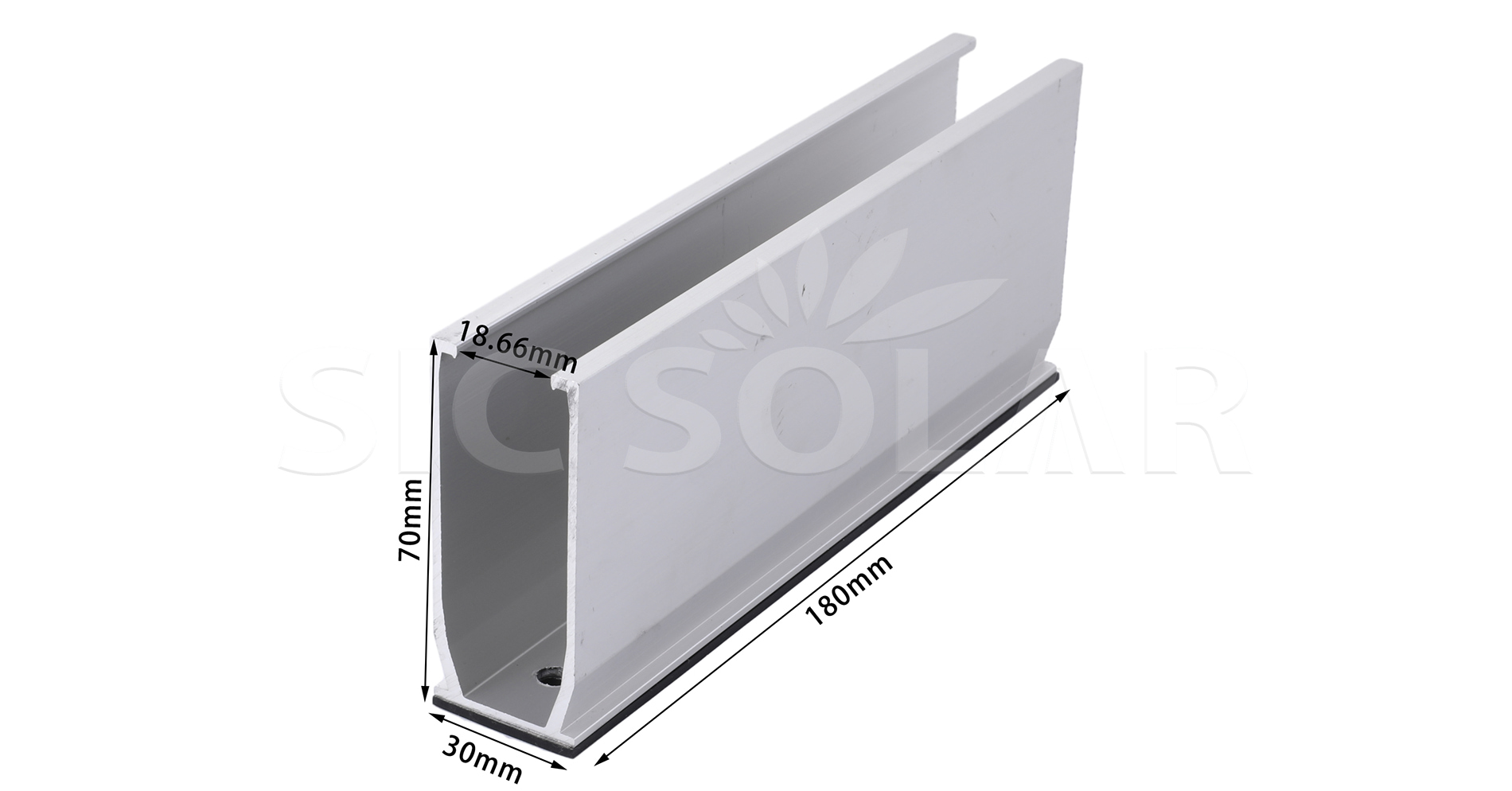

Mini Rail Solar

Name	Solar-U-förmige Mini-Schienen-Solarmontagesystem
Installationsort	geneigtes Metalldach
Windlast	<60 m/s
Schneelast	<1,4 kN/m²
Material	AL6005-T5
Farbe	Silber und Schwarz
Korrosionsschutz	Eloxiertes Aluminium
Garantie	10 Jahre und 25 Jahre Dienstzeit

1️⃣ Zuerst müssen Sie markieren, wo auf Ihrem Metalldach alles hinkommt.

2️⃣ Je nach Dachbeschaffenheit müssen Sie dann entweder zuerst einige Löcher bohren oder die Teile direkt befestigen.

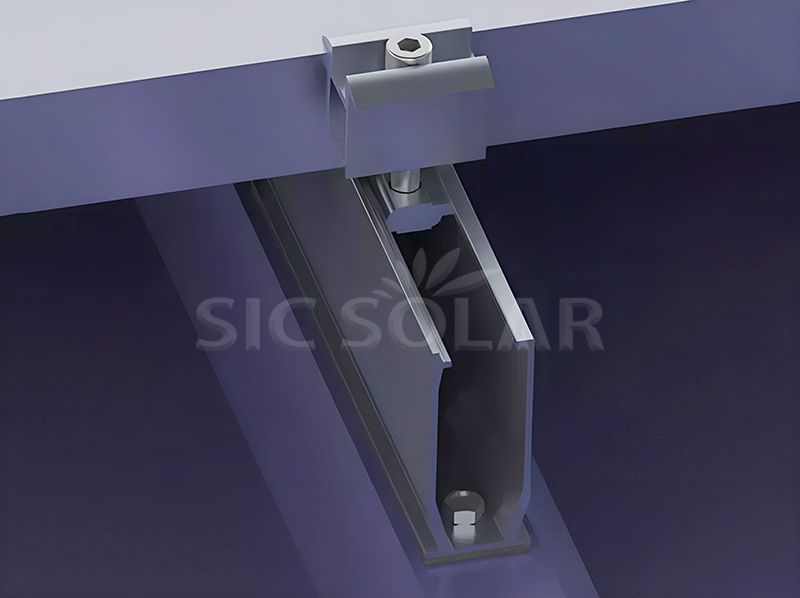

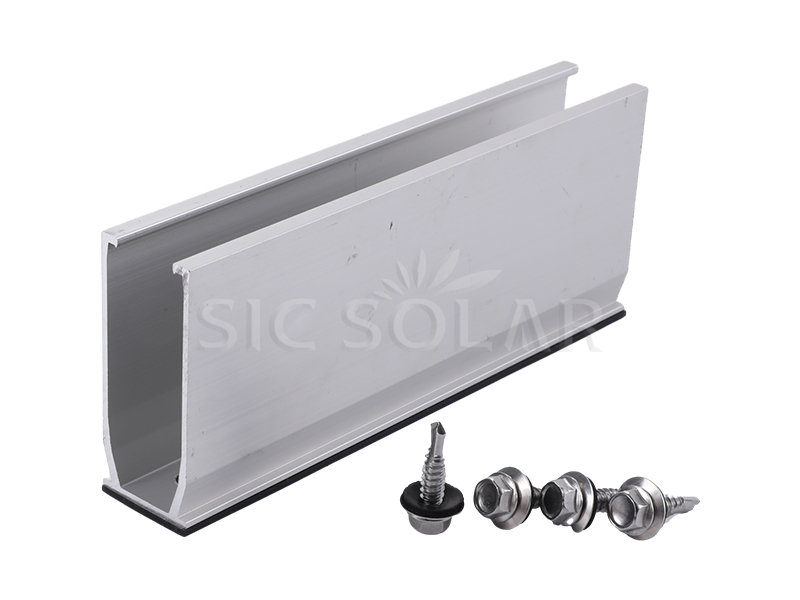

3️⃣ Als Nächstes werden die U-förmigen Mini-Schienen auf dem Dach befestigt. Dazu werden sie mit selbstschneidenden Schrauben mit Dichtscheiben gesichert.

4️⃣ Danach setzen Sie Ihre Solarpaneele einfach auf diese Minischienen.

5️⃣ Verwenden Sie die Mittel- und Endklemmen, um die Paneele fest an ihrem Platz zu halten.

6️⃣ Überprüfen Sie abschließend noch einmal, ob alle Paneele richtig ausgerichtet sind und die Schienen fest sitzen.

Solar bracket package

☆ Hoch anodisiert -- Verhindert effektiv Korrosion und verlängert die Lebensdauer.

☆ Hochwertiges und leichtes Aluminium – schnell und einfach zu montieren.

☆ Hohe Intensität -- Es kann auch unter extrem schwierigen Installationsbedingungen eingesetzt werden.

Zugehöriges Zertifikat

☆ Festigkeitsanalysebericht -- Die Befestigungen werden auf die Einhaltung Ihrer Zielfestigkeit geprüft, z. B. hinsichtlich Windgeschwindigkeit und Schneelast.
