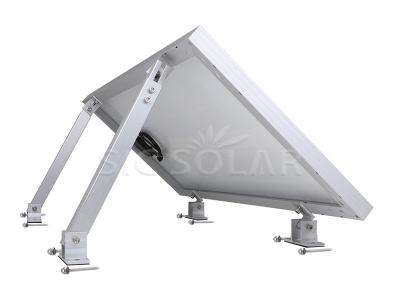

Verstellbare Füße Solar-Neigungsdachhalterung

ist eine vielseitige Montagelösung zur optimalen Positionierung von Solarmodulen sowohl auf Dächern als auch auf Freiflächen. Dank eines flexiblen Neigungsbereichs von 10 bis 60 Grad gewährleistet dieses System die optimale Ausrichtung der Module für maximale Sonneneinstrahlung und Energieausbeute.

Marke:

SIC SOLAR

Artikelnr.:

SIC-FAL2

Roof or Ground

Komponenten Video Technische Details Installationsanleitung Paket Advantage

Klicken Sie hier, um mehr über unsere Produkte zu erfahren.

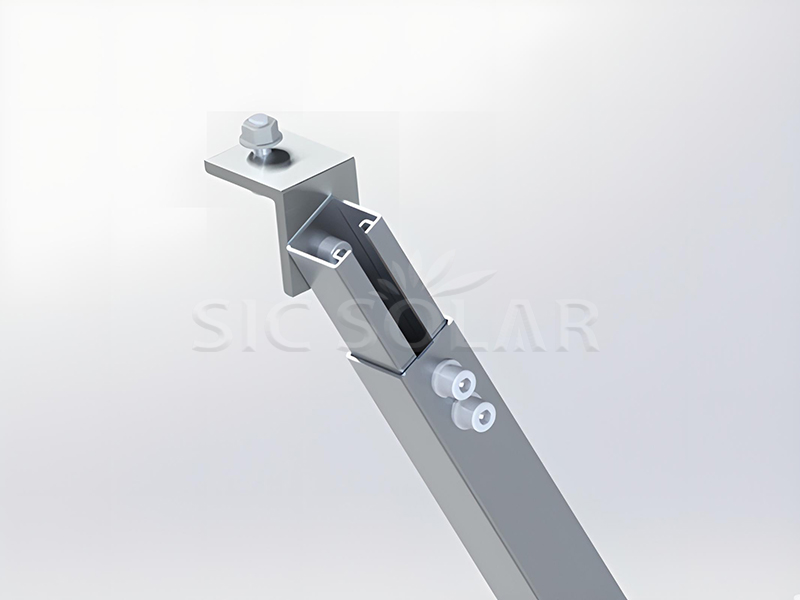

Solar adjustable tilt leg

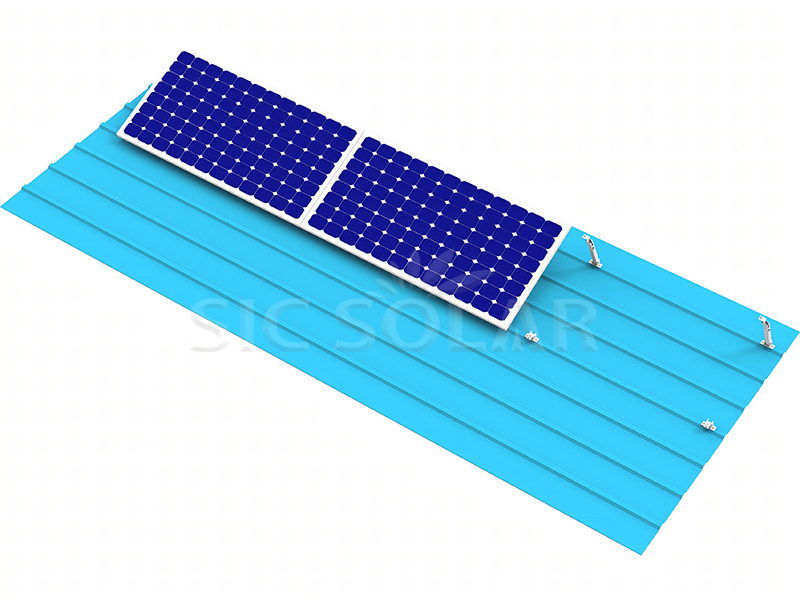

adjutable solar mount

Produkt	Verstellbare Füße Solar-Neigungsdachhalterung
Installationsort	Dach oder Boden
Windlast	<60 m/s
Schneelast	<1,4 kN/m²
Material	Aluminium 6005-T5
Farbe	Natürlich oder individuell gestaltet
Korrosionsschutz	Eloxiertes Aluminium
Garantie	10 Jahre und 25 Jahre Dienstzeit

1️⃣ Baustellenvorbereitung - Wählen Sie den Dachtyp, den optimalen Neigungswinkel und markieren Sie die Montagepunkte anhand des Projektplans.

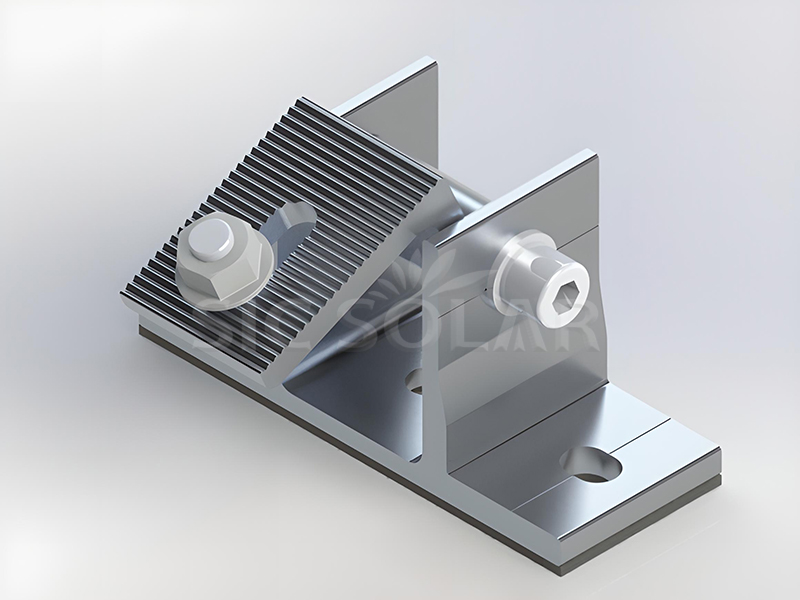

2️⃣ Befestigung der Basishalterungen – Befestigen Sie die Basis (L-förmige Beine) mit geeigneten Befestigungsmitteln am Dach. Bei Flachdächern sollten Sie nicht-penetrierende Befestigungsmethoden wie Ballastklötze oder Klebstoffe in Betracht ziehen.

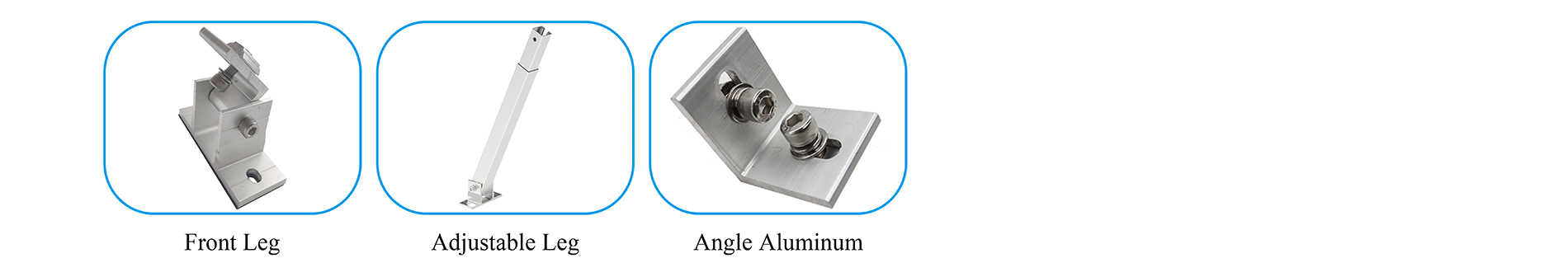

3️⃣ Anbringen der vorderen und hinteren Beine – Verbinden Sie das verstellbare hintere Bein und das feste bzw. kurze vordere Bein mit den Basishalterungen. Stellen Sie den Neigungswinkel gemäß der vorgegebenen Systemkonstruktion auf die gewünschte Position ein.

4️⃣ Montage der Schienen – Die Solar- oder Aluminiumhalterungen werden an den Beinen befestigt. Dabei ist auf die richtige Ausrichtung und den passenden Abstand zu achten, wobei die Größe des Solarmoduls zu berücksichtigen ist.

5️⃣ Montage der Solarpaneele – Positionieren Sie die Solarpaneele auf den Halterungen und befestigen Sie sie mit den Klemmen (Zwischen- und Endklemme), um sicherzustellen, dass sie sich nicht bewegen.

6️⃣ Endkontrolle – Um die Installation abzuschließen, stellen Sie sicher, dass alle Schrauben fest angezogen sind, die Installation ordnungsgemäß geerdet ist, die Verkabelung vorhanden ist und Ausrichtung und Stabilität überprüft wurden.

Die Standardverpackung besteht aus Kartons auf einer Sperrholzpalette (siehe unten). Auf Wunsch ist auch eine Holzkiste erhältlich.

Roof hook package

☆ 10 - 60 Grad einstellbarer Winkel - 10-15 Grad, 15-30 Grad, 30-60 Grad oder individuell anpassbar.

☆ Maximale Solarenergieeffizienz – Durch den einstellbaren Winkel wird die höchste Solarenergieausbeute erzielt.

☆ Einfache Handhabung – Dank der weitgehend vormontierten Komponenten ist die Installation schneller und einfacher.

☆ Sicherheit geht vor – Die gesamte Konstruktion wurde eingehend auf ihre Fähigkeit geprüft, extremen klimatischen Bedingungen standzuhalten.

☆ Für Qualität - Die Bauqualität wurde sorgfältig überwacht, um eine 10-jährige Garantie und eine erwartete Lebensdauer von 25 Jahren zu gewährleisten.

Zugehöriges Zertifikat

☆ Im Qualitäts- und Festigkeitsanalysebericht wird darauf hingewiesen, dass die Befestigungen auf die Einhaltung der geforderten Festigkeit bei Wind- und Schneelast geprüft werden.

☆ Das Qualitätszertifikat für Aluminium gibt die Zusammensetzung AL6005-T5 an.
