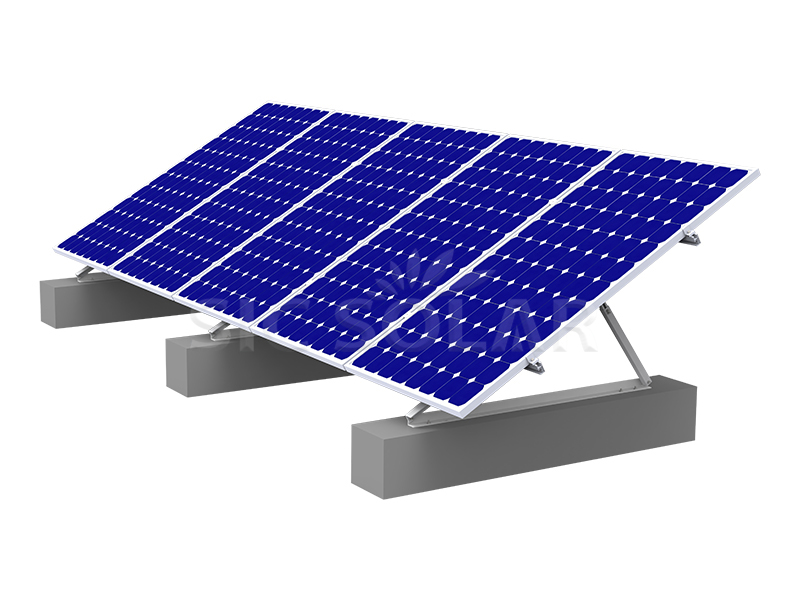

Verstellbare dreieckige Dachhalterungen für Solarpaneele

Die verstellbaren dreieckigen Solarmodul-Dachhalterungen wurden für Flachdächer oder Dächer mit geringer Neigung entwickelt und ermöglichen es, die Solarmodule im optimalen Winkel zu neigen, um die Nutzung des Sonnenlichts zu maximieren.

Marke:

SIC SOLAR

Artikelnr.:

SIC-FAT1

Xiamen port

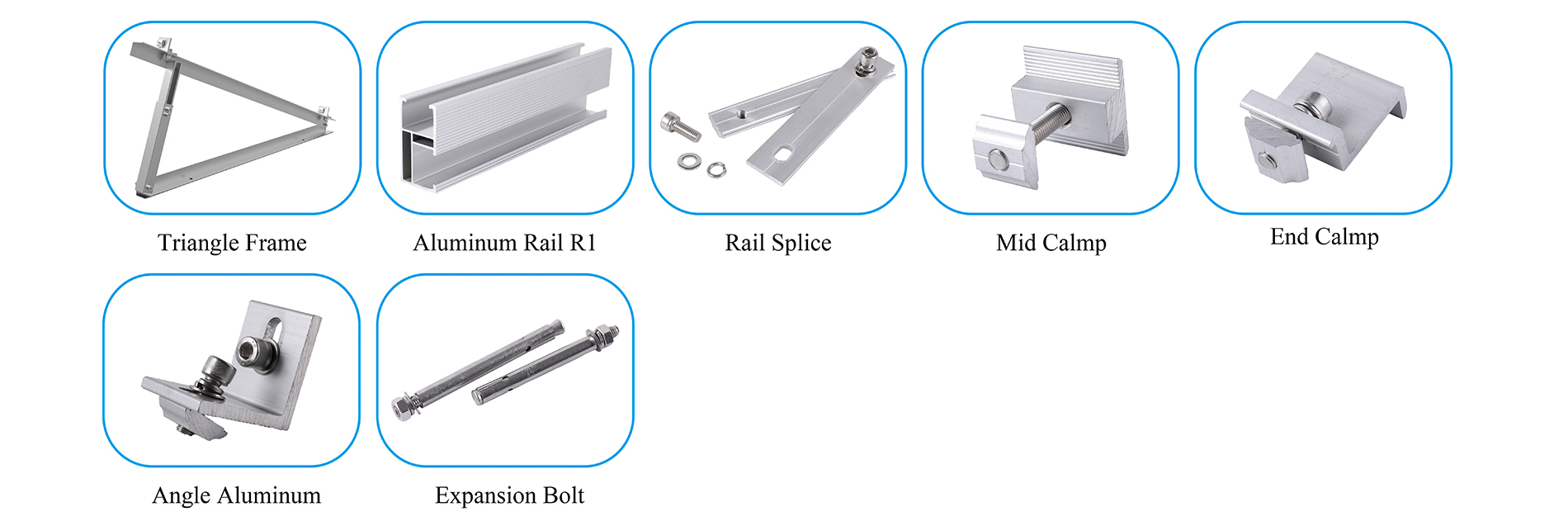

Komponenten Video Technische Details Installationsanleitung Paket Advantage

Klicken Sie hier, um mehr zu erfahren

Installationsort	Dach oder Boden
Windlast	<60 m/s
Schneelast	<1,4 kN/m²
Material	AL6005-T5
Farbe	Natürlich oder individuell gestaltet
Korrosionsschutz	Eloxiertes Aluminium
Garantie	10 Jahre und 25 Jahre Dienstzeit

1️⃣ Layoutplanung

Messen und markieren Sie den Installationsort auf dem Flachdach entsprechend dem Solaranlagenplan.

2️⃣ Halterungsmontage

Montieren Sie die dreieckige Halterung vorab und stellen Sie den gewünschten Neigungswinkel mit dem verstellbaren Arm ein.

3️⃣ Befestigen Sie die Halterung am Dach.

Befestigen Sie die Halterung mit Spreizdübeln, um die Windbeständigkeit zu erhöhen.

4️⃣ Schienenmontage

Montieren Sie die horizontale Aluminiumschiene an der dreieckigen Halterung.

5️⃣ Modulinstallation

Befestigen Sie das PV-Modul mit den mittleren und äußeren Klemmen an der Schiene.

6️⃣ Kabelverlegung und Erdung

Verlegen Sie die Kabel ordentlich und sorgen Sie für eine gute elektrische Erdung.

Solar bracket package

☆ 10 - 60 Grad einstellbarer Winkel - 10-15 Grad, 15-30 Grad, 30-60 Grad oder individuell anpassbar.

☆ Maximale Solarenergieeffizienz - Durch den einstellbaren Winkel wird die höchste Solarenergieausbeute erzielt.

☆ Einfache Handhabung - Dank der weitgehend vormontierten Komponenten ist die Installation schneller und einfacher.

☆ Sicherheit – Die gesamte Konstruktion wurde strengstens auf ihre Beständigkeit gegenüber extremen Wetterbedingungen geprüft.

☆ Hohe Qualität - Die Konstruktion wurde streng kontrolliert, um eine 10-jährige Garantie und eine Lebensdauer von 25 Jahren zu gewährleisten.

Zugehöriges Zertifikat

Festigkeitsanalysebericht – Die Befestigungen werden auf die Einhaltung Ihrer Zielfestigkeit geprüft, z. B. hinsichtlich Windgeschwindigkeit und Schneelast. Aluminium-Qualitätszertifikat – Zusammensetzungsliste AL6005-T5
