Solar PP Ballasted Ground Mount Bracket

Die ballastierte PP-Bodenmontagehalterung für Solaranlagen ist ein robustes und innovatives Montagesystem für bodenmontierte Solarmodule. Sie besteht aus Polypropylen (PP), einem starken und witterungsbeständigen Material, und verwendet eine Ballastierung zur Sicherung der Konstruktion, wodurch ein Eindringen in den Boden entfällt.

Marke:

SIC SOLAR

Artikelnr.:

SIC-PB-18

Flat roof or ground

Komponenten Video Technische Details Installationsanleitung Paket Advantage FAQ

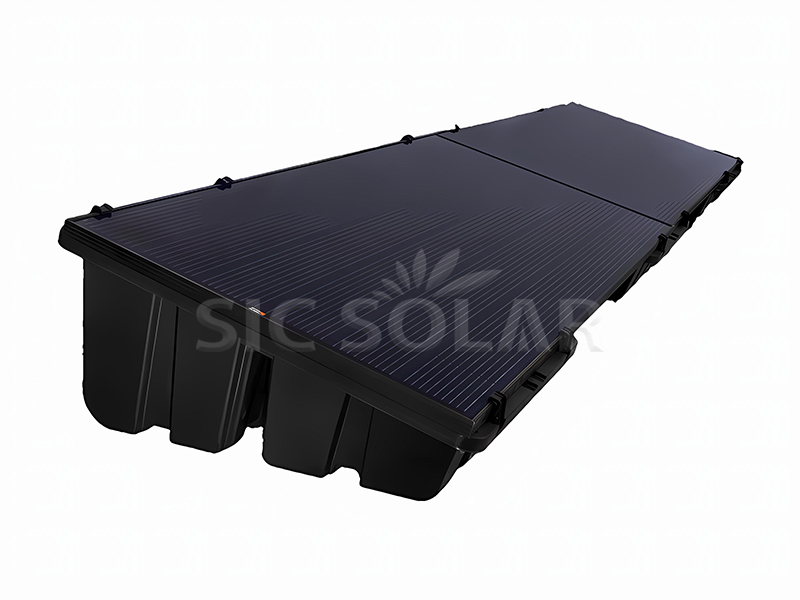

PP pv ballast mount

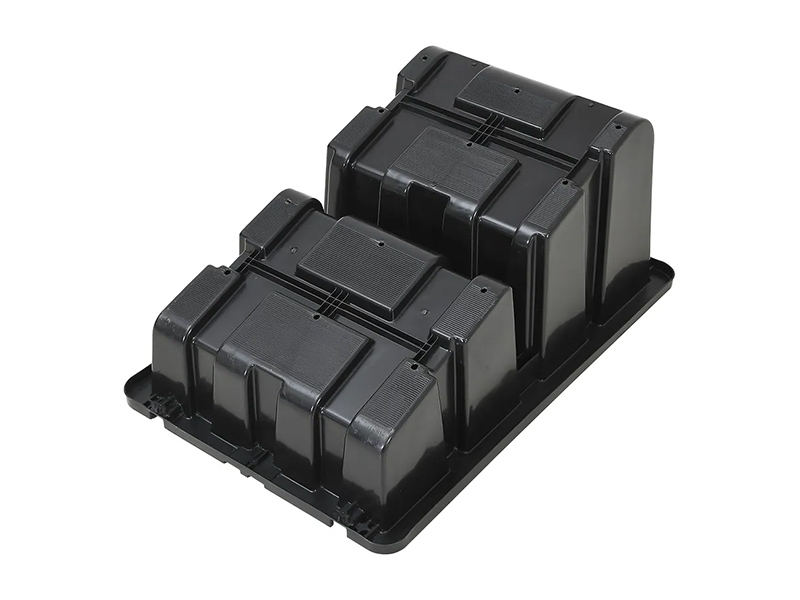

Solar plastic mounting

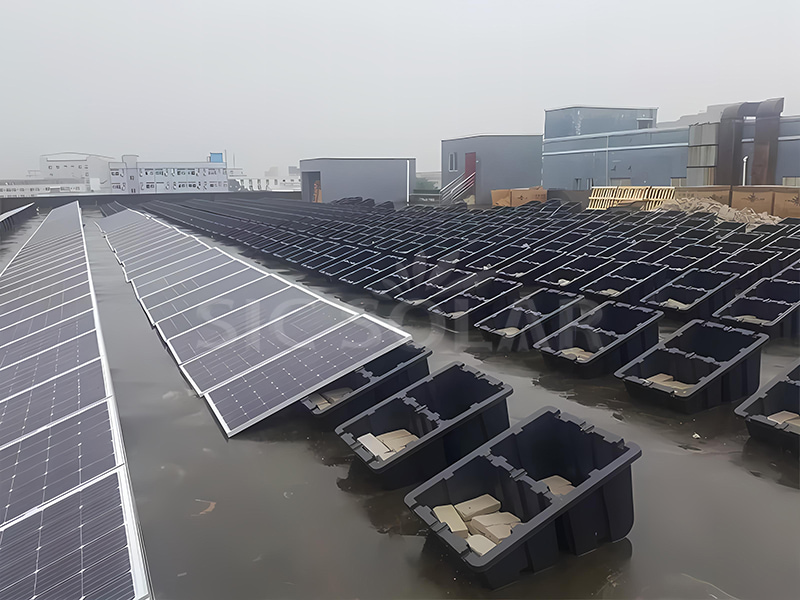

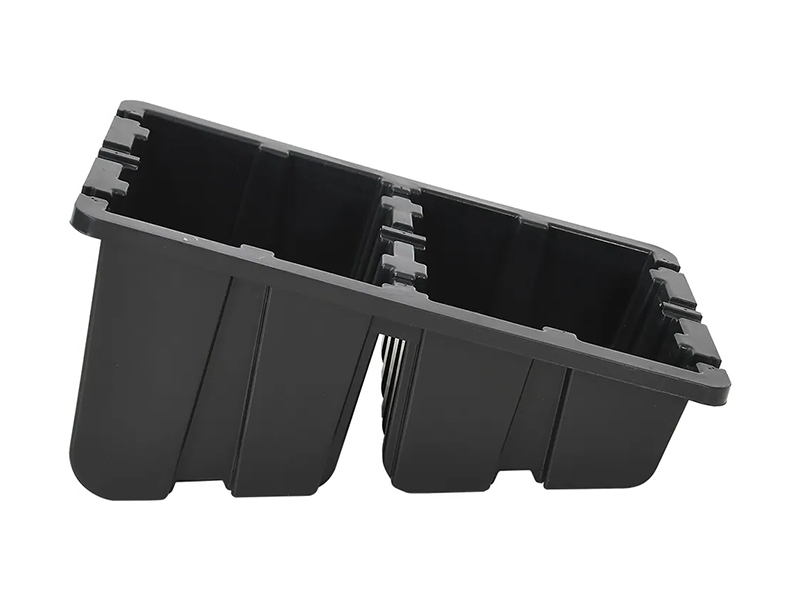

Pv ballast ground mount

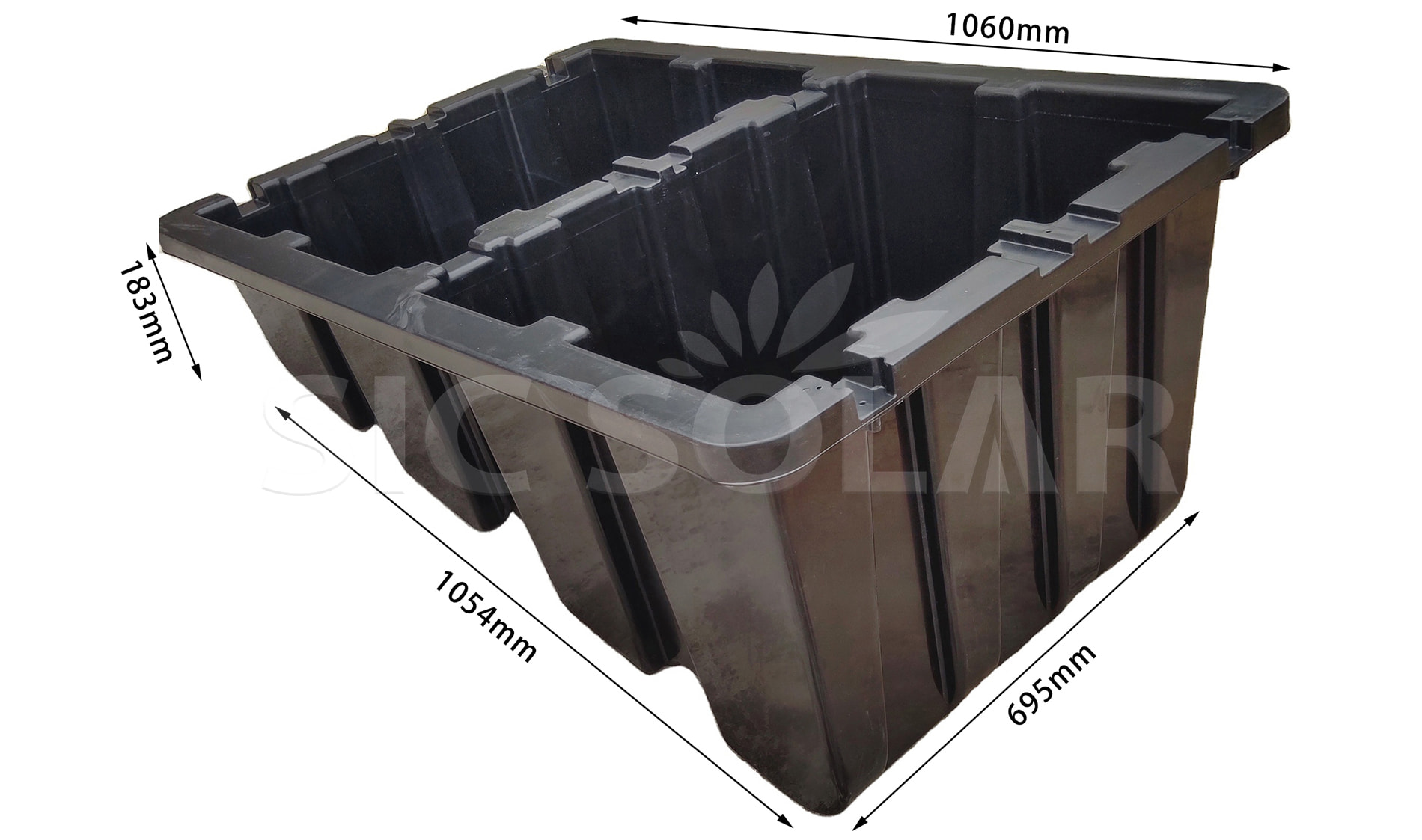

PP roof mount drawing

Name	Solar PP Ballasted Ground Mount Bracket
Installationsort	Ebene Oberfläche
Material	PP
Füllstoff	Kies, Stein
Gewicht des Füllstoffs	120 kg
Inhalt	Kunststoffwanne1, Endklemme4, Schraube*4
Einbauwinkel	18°
Lebensdauer	20 Jahre
Dimension	1017×695×507 mm
Nettogewicht	7,5 kg

1️⃣ Palettenanordnung & -vorbereitung

Reinigen und ebnen Sie die Oberfläche; platzieren Sie die Paletten in den entsprechenden Abständen gemäß dem geplanten Anordnungsraster.

2️⃣ Ballastbefüllung

Jede Palette mit 100-120 kg Kies oder Steinen befüllen; überprüfen, ob das Gewicht jeder Palette den Projektvorgaben entspricht.

3️⃣ Neigungseinstellung

Unter der Palette, die geneigt werden soll (0°-15°), werden Abstandshalter eingerastet.

4️⃣ Montageklemmung

Die Endklemmen in die Palettenschlitze schieben, den Montagerahmen positionieren und die Schrauben mit 10-15 Nm festziehen.

5️⃣ Erdung & Erdung

Verbinden Sie die Erdungsösen mit den Paletteneinsätzen oder speziellen Erdungspunkten und erden Sie das System gemäß den örtlichen Vorschriften.

6️⃣ Endabnahme

Überprüfen Sie die Ballastverteilung, die Drehmomenteinstellungen und den Klemmeingriff; dokumentieren Sie die Installation und planen Sie halbjährliche Inspektionen ein.

PP mounting package

☆ Einfache Installation N - Ballastwanne und Endklemmen aus Kunststoff.

☆ Flexible Stellenplanung - Der Kunststoffballastrahmen kann je nach Installationsort verlängert werden.

☆ Ballastkonstruktion - Geeignet für alle glatten Oberflächen, ohne diese zu beschädigen.

Frage 1: Gibt es Tests zur Windgeschwindigkeit und Schneelast?

Ja.

Frage 2: Gibt es eine Zertifizierung?

Ja.

Frage 3: Könnte der Neigungswinkel geändert werden? Zum Beispiel auf 15° reduziert werden?

Die Form ist auf 18° fixiert.

Für einen anderen Winkel muss eine neue Form angefertigt werden. Die Kosten sind für die geringe Stückzahl zu hoch.

Frage 4: Gibt es bei der PP-Montage Vorgaben zur Größe der Solarmodule?

Bei horizontaler Montage sollte die Paneelbreite 992–1010 mm betragen. Für andere Paneelbreiten ist ein Adapter erforderlich.

Für die vertikale Montage des Panels wird keine Anfrage gestellt.

Frage 5: Sind im Preis für den Artikel auch Klemmen und alle anderen Materialien enthalten, die zur Montage des Systems benötigt werden?

Ja, im Preis inbegriffen sind die Klemmen zur Montage der Paneele, das Set ist also komplett, bis auf den Ballastschotter.

Frage 6: Was ist vom endgültigen DDU-Angebot ausgeschlossen (z. B. Zollabfertigung / europäische Abgaben)?

Bei DDU-Bedingungen sind lediglich die Einfuhrzölle und die Mehrwertsteuer (6,5 % für europäische Länder) nicht enthalten.
