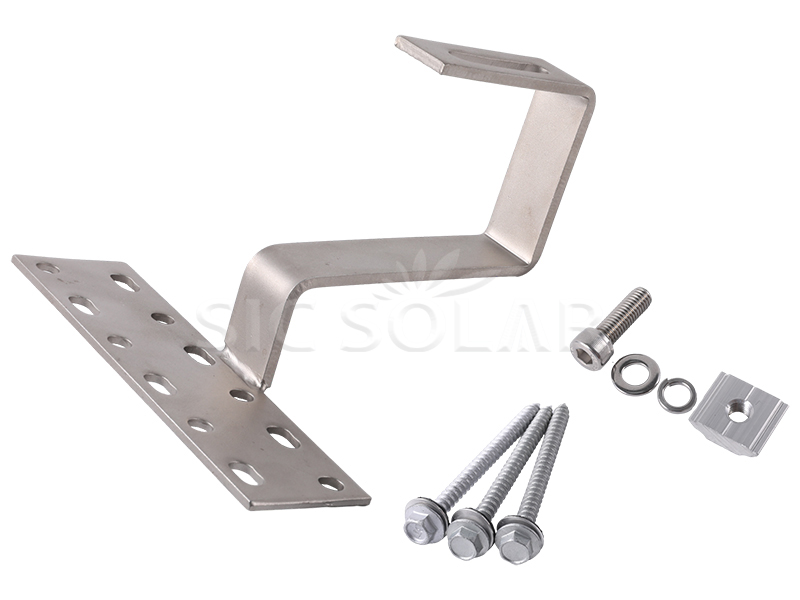

Schindel Solar Ziegel Dachhaken

Shingle Solar Tile Roof Hooks sind speziell entwickelte Montagehalterungen für die Befestigung von Solarmodulen auf Bitumenschindel-, Ziegel- und Verbunddächern. Diese Haken gewährleisten eine sichere, unauffällige und wetterfeste Verbindung zwischen dem Solarmontagesystem und der Dachkonstruktion.

Marke:

SIC SOLAR

Artikelnr.:

SIC-TH-07

Xiamen port

Komponenten Video Technische Details Installationsanleitung Paket Advantage

Klicken Sie hier, um mehr über Haken zu erfahren.

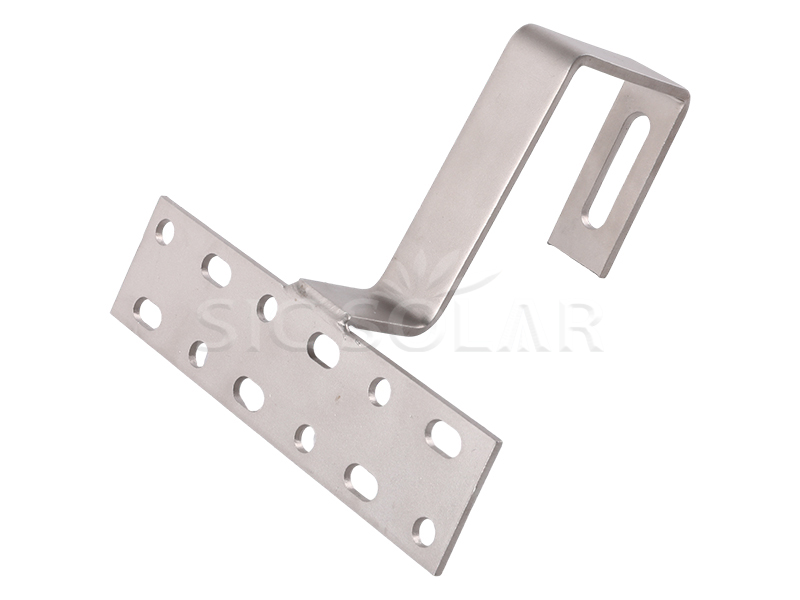

Pv Tile Roof Hook

Name	Schindel Solar Ziegel Dachhaken
Installationsort	Ziegeldach
Windlast	<60 m/s
Schneelast	<1,4 kN/m²
Material	SUS304
Farbe	Natürlich oder individuell gestaltet
Korrosionsschutz	Edelstahl
Garantie	10 Jahre und 25 Jahre Dienstzeit

1️⃣ Markieren Sie die Position des Dachsparrens

Verwenden Sie einen Balkensucher, um den Dachsparren unter dem Ziegel zu lokalisieren und die Position des Hakens zu markieren.

2️⃣ Heben Sie die Fliese vorsichtig an.

Heben Sie die Fliese vorsichtig an, sodass sie sich über dem Dachsparren befindet, an dem der Haken angebracht werden soll.

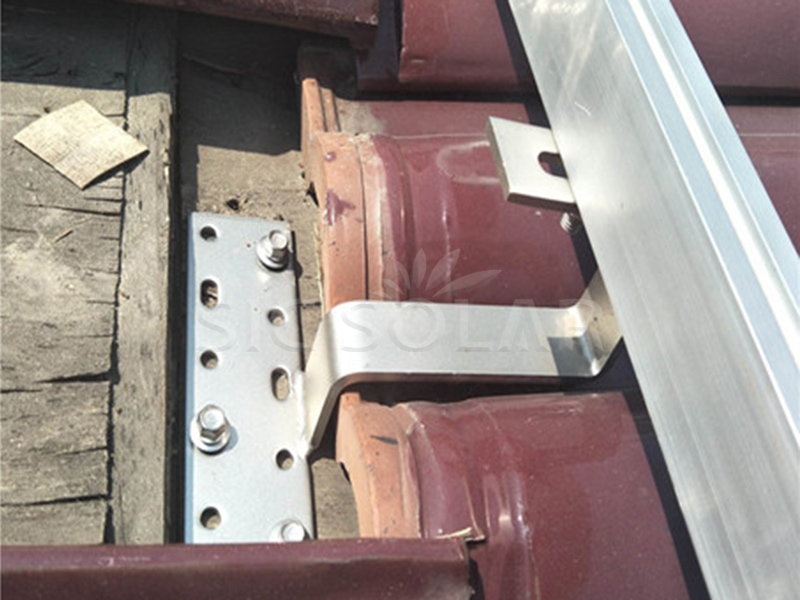

3️⃣ Haken positionieren

Schieben Sie das untere Ende des Hakens unter die Fliese, sodass es über dem Dachsparren liegt. Richten Sie es richtig aus.

4️⃣ Den Haken anbringen.

Bohren Sie Pilotlöcher und befestigen Sie den Haken mit den mitgelieferten Edelstahlschrauben am Dachsparren.

5️⃣ Hängen Sie die Fliese wieder an den Haken.

Achten Sie darauf, dass die Unterseite des Hakens flach aufliegt und die Fliese wieder an ihrem Platz ist, um eine saubere Oberfläche zu gewährleisten.

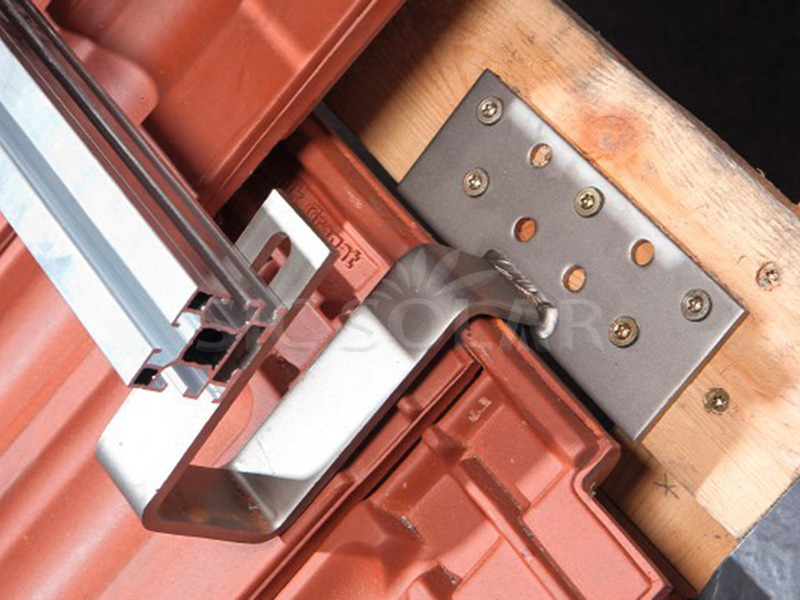

6️⃣ Montageschiene anbringen

Befestigen Sie die Montageschiene mit Schrauben und Muttern am Haken. Achten Sie bei der Montage auf die waagerechte Ausrichtung des Panels.

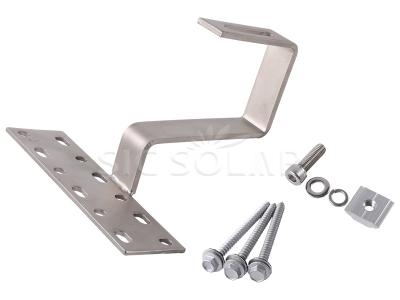

Solar bracket package

Vorteile wie folgt:
☆ Hohe Langlebigkeit – Bester Edelstahl 304 gewährleistet 10 Jahre Garantie und 25 Jahre Lebensdauer.
☆ Hohe Vormontage – Spart Arbeitskosten bei der Installation
