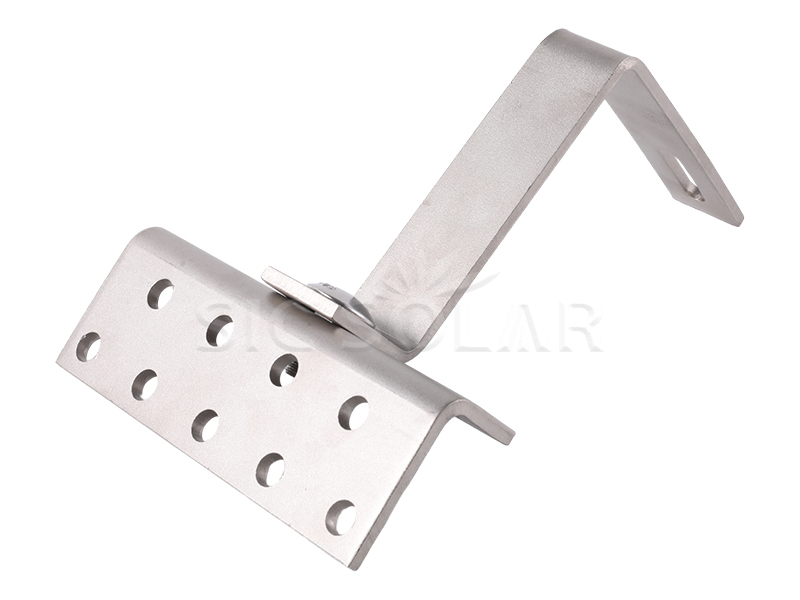

Solarpanel-Dachhaken für Schindelziegel

Der Solarpanel-Dachhaken für Schindeldächer dient der Montage von Solarmodulen auf Schindeldächern. Er verbindet die Dachkonstruktion mit den Montageschienen der Solarmodule und bietet so einen stabilen Befestigungspunkt für diese.

Marke:

SIC SOLAR

Artikelnr.:

SIC-TH-09

Produktherkunft:

Fujian, China

Xiamen port

Komponenten Video Technische Details Installationsanleitung Paket Advantage FAQ

Klicken Sie hier, um mehr zu erfahren

Tile Roof Hook Solar Racking

Name	Solarpanel-Schindelziegelhaken
Material	SUS304
Blechdicke	≥4 mm
Garantie	10 Jahre Garantie und 25 Jahre Lebensdauer
Anwendbares Dach	Ziegeldach
Drehmomentbereich der Schrauben	25-28 Nm
Wert des Auszugswiderstands	5 kN
Wert des Druckwiderstands	5 kN

1️⃣Markieren Sie die Hakenpositionen
Markieren Sie die Befestigungspunkte entsprechend dem Paneellayout und der Dachkonstruktion.

2️⃣Die Dachschindeln anheben oder entfernen
Heben oder entfernen Sie vorsichtig die erforderlichen Dachschindeln, um Zugang zur Dachkonstruktion zu erhalten.

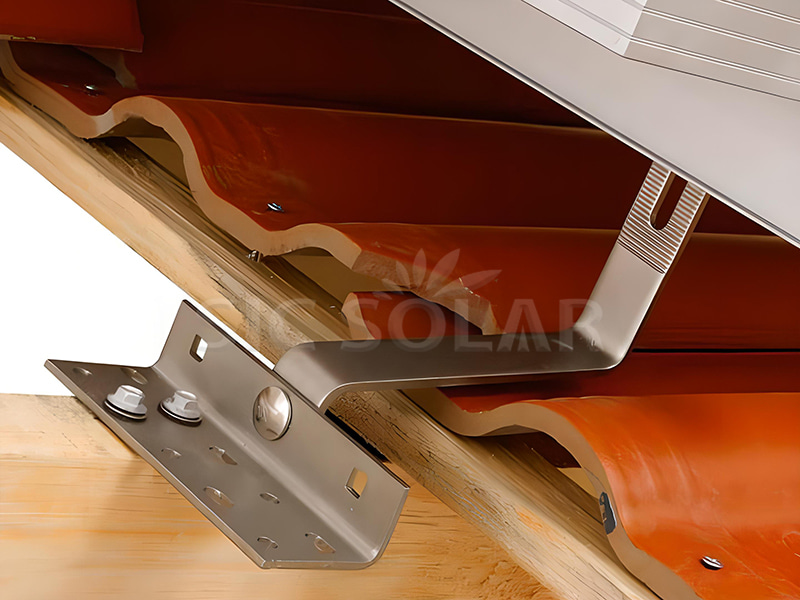

3️⃣Haken anbringen
Richten Sie die Haken an den tragenden Sparren oder Balken aus und befestigen Sie sie mit geeigneten Edelstahlschrauben.

4️⃣Ersetzen Sie die Dachschindeln
Schneiden Sie die Dachschindeln bei Bedarf zu, damit sie um die Haken passen, und montieren Sie sie anschließend ordnungsgemäß wieder, um den Schutz des Daches zu gewährleisten.

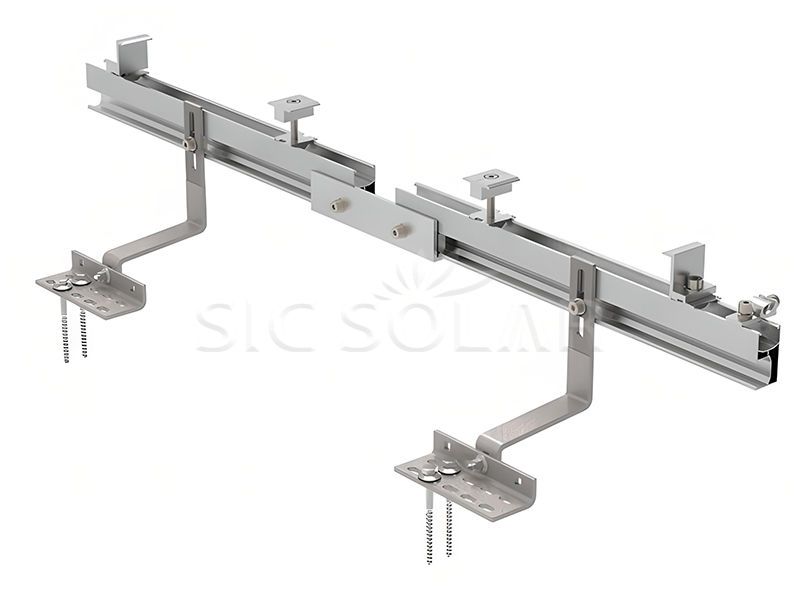

5️⃣Montageschienen anbringen
Befestigen Sie die Schienen an den Haken und prüfen Sie, ob sie richtig ausgerichtet und waagerecht sind.

6️⃣Solarpaneele montieren
Befestigen Sie die Paneele mit geeigneten Mittel- und Endklemmen an den Schienen.

7️⃣Vervollständigen Sie die Erdung
Erden Sie das System gemäß den örtlichen Elektrovorschriften und den Projektanforderungen.

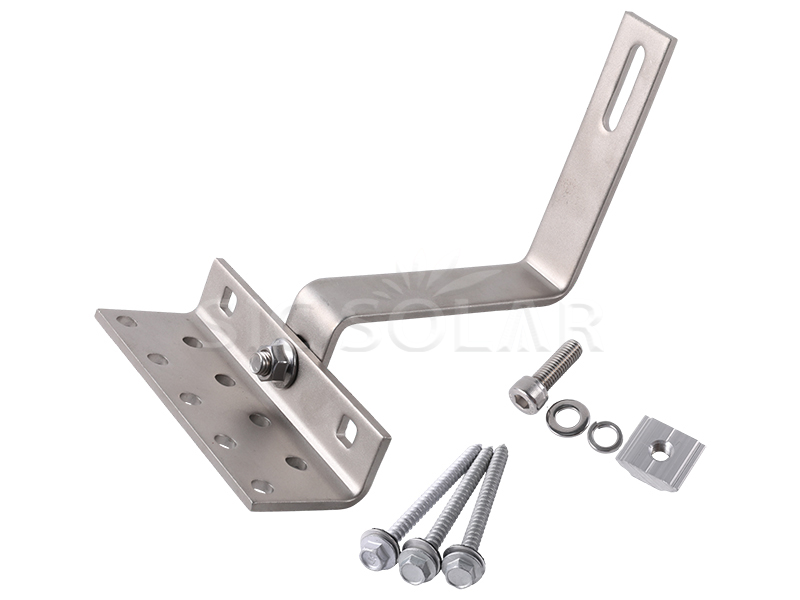

Solar bracket package

☆Robuste Konstruktion:Hergestellt aus geeigneten Metallwerkstoffen für zuverlässige Leistung im Außenbereich.

☆Flexible Installationsmöglichkeiten:Erhältlich in festen oder verstellbaren Ausführungen, je nach Projektanforderungen.

☆Kompatibel mit Solarmontagesystemen:Kompatibel mit passenden Schienen, Klemmen und anderem Zubehör für die PV-Montage.

Zugehörige Zertifikate

☆CE-Zertifikat:Verfügbar für das Solardachziegel-Hakenmontagesystem.

☆SGS-Zertifikat:Erhältlich für das Hakenmaterial SUS304.

☆SGS-Zertifikat:Erhältlich für das Schraubenmaterial SUS304.

Frage 1: Kann dieser Dachhaken für alle Schindeldächer verwendet werden?
Nicht unbedingt. Schindelprofile, Dachkonstruktionen und Befestigungsanforderungen variieren. Der Haken sollte entsprechend der jeweiligen Dachform und den Kompatibilitätsanforderungen ausgewählt werden.

Frage 2: Müssen für die Installation die Dachziegel entfernt werden?
Um an die Befestigungspunkte zu gelangen und den Haken anzubringen, müssen üblicherweise einige Dachschindeln angehoben oder vorübergehend entfernt werden. Die genaue Vorgehensweise hängt von der Dachkonstruktion und der Hakenstruktur ab.

Frage 3: Lässt sich der Dachhaken verstellen?
Einige Modelle bieten eine verstellbare Höhe oder Position, andere hingegen eine feste Konstruktion. Verstellbare Haken ermöglichen die Anpassung an unterschiedliche Schindelprofile und Montageanforderungen.

Frage 4: Wie kann ich nach der Installation Dachlecks verhindern?
Verwenden Sie für den jeweiligen Dachtyp geeignete Abdeckbleche, Dichtungsmaterialien und Montageverfahren. Achten Sie auf die korrekte Montage der Haken und Befestigungselemente und überprüfen Sie die umliegenden Dachschindeln sowie die Abdichtung.

F5: Kann ich einen maßgefertigten Haken für Solarpanel-Dachschindeln anfordern?
Anpassungen sind je nach Lieferant und Projektanforderungen möglich. Dachart, Hakenabmessungen, Material und Montagedetails können mit dem Hersteller besprochen werden.
