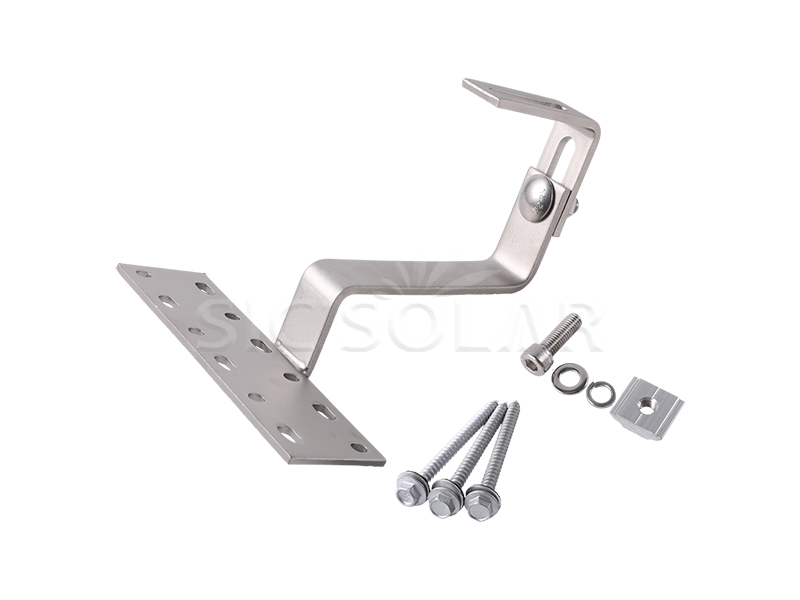

Verstellbarer Solar-Dachhaken für Ziegeldachhalterung

Der verstellbare Solar-Dachhaken für Ziegeldächer ist eine zuverlässige Lösung zur Montage von Solarmodulen auf Ziegeldächern. Dank seiner verstellbaren Konstruktion gewährleistet er einen sicheren Halt, ohne die Dachkonstruktion zu beschädigen.

Marke:

SIC SOLAR

Artikelnr.:

SIC-TH-08

Tile roof

Komponenten Technische Details Installationsanleitung Paket Advantage FAQ

Klicken Sie hier, um mehr über Haken zu erfahren.

Tile roof hooks

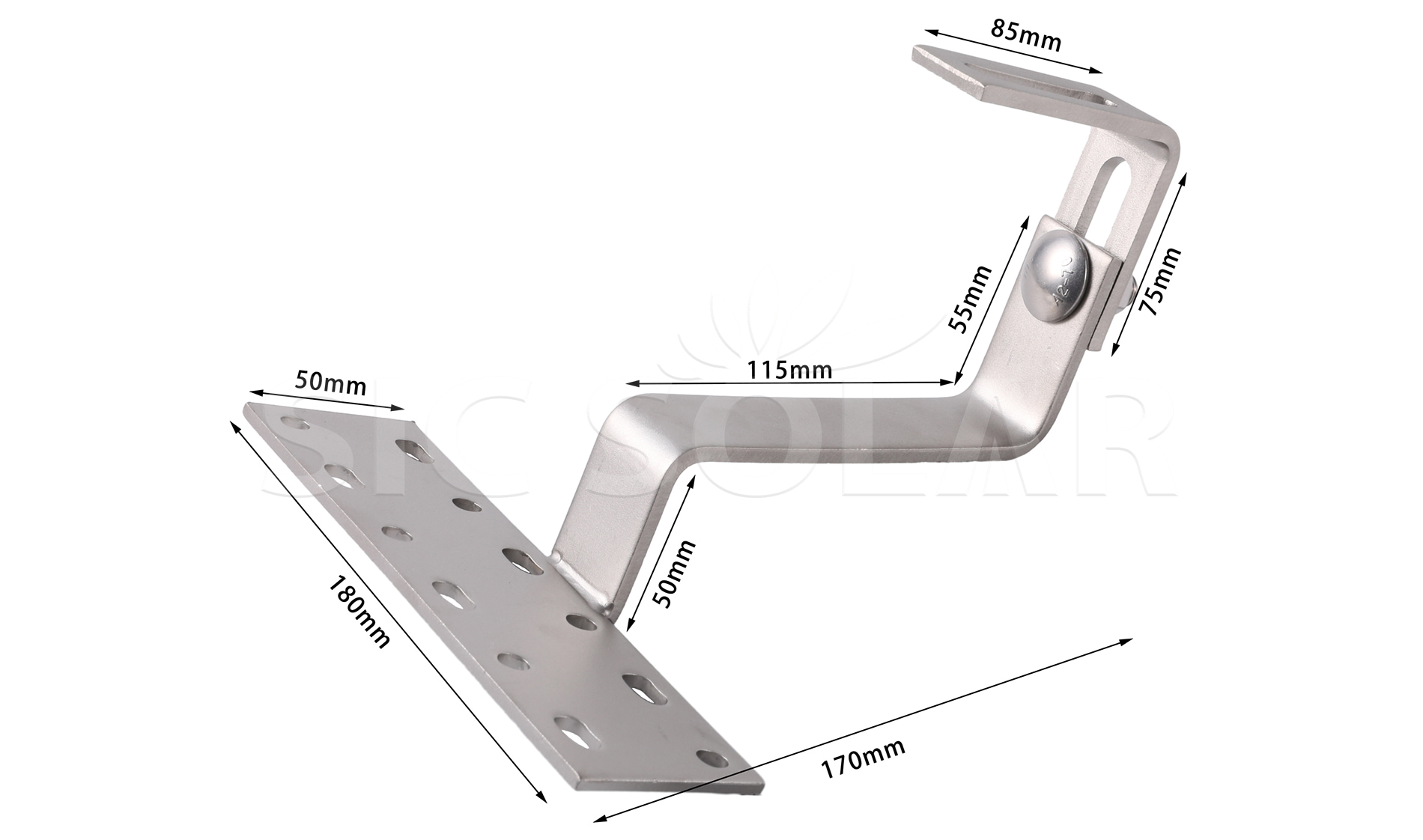

Solar Adjustable Pv Roof Hook

Name	Verstellbarer Solar-Dachhaken für Ziegeldachhalterung
Material	SUS304
Blechdicke	≥4 mm
Garantie	10 Jahre Garantie und 25 Jahre Lebensdauer
Anwendbares Dach	Ziegeldach
Drehmomentbereich der Schrauben	25-28 Nm
Wert des Auszugswiderstands	5 kN
Wert des Druckwiderstands	5 kN

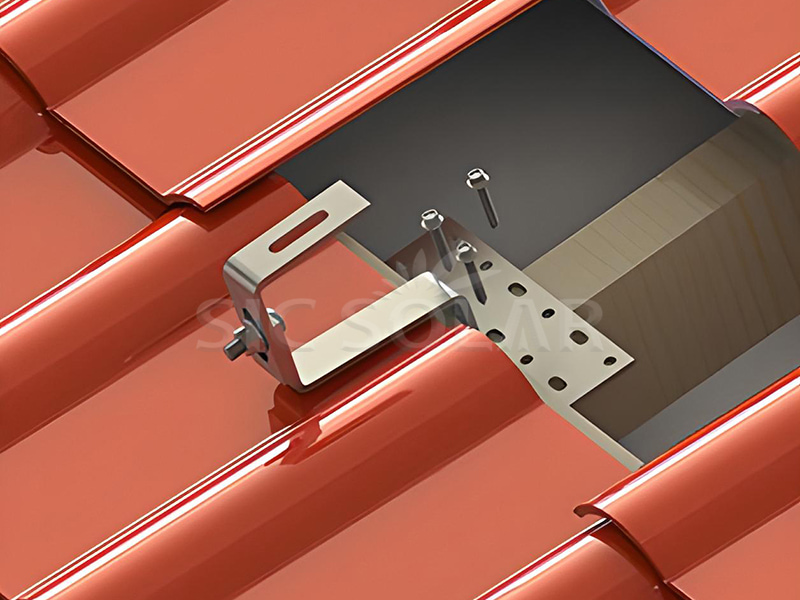

1️⃣ Suchen Sie die Dachsparren unter den Ziegeln, um eine stabile Verankerung zu gewährleisten.

2️⃣ Heben Sie die Fliesen an der Verlegestelle vorsichtig an, ohne sie zu beschädigen.

3️⃣ Die Haken an den Dachsparren anbringen und deren Höhe oder Position nach Bedarf anpassen.

4️⃣ Befestigen Sie die Haken mit Edelstahlschrauben oder Spreizdübeln.

5️⃣ Die Fliesen so weit zurückschieben, dass sie bündig mit den Haken abschließen.

6️⃣ Befestigen Sie die Aluminium-Montageschienen mit Schrauben und Unterlegscheiben an den Haken.

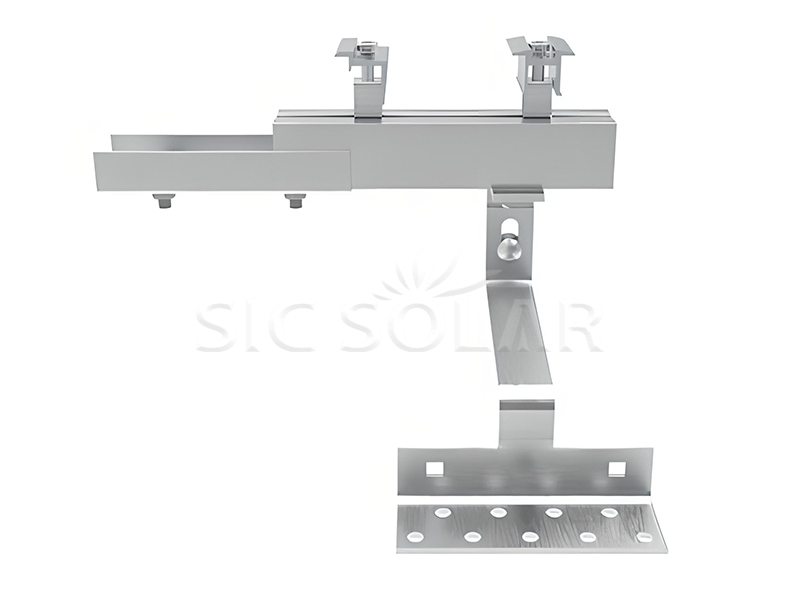

7️⃣ Montieren Sie die Solarpaneele und befestigen Sie sie mit Mittel- und Endklemmen. Adjustable Solar Mount Tile Roof Hook

Die Standardverpackung besteht aus Kartons auf einer Sperrholzpalette (siehe unten). Auf Wunsch ist auch eine Holzkiste erhältlich.

Roof hook package

☆ Höhenverstellbar von 130 mm bis 169 mm (39 mm Verstellbereich) Die
☆ Hergestellt aus robustem Edelstahl 304, mit ca. 10 Jahren Garantie und bis zu 25 Jahren Nutzungsdauer.
☆ Größtenteils vormontiert, um den Installationsaufwand zu reduzieren Die

Zugehöriges Zertifikat

☆ CE-Zertifikat für das Solardachziegel-Hakensystem Die

☆ SGS-Zertifikat für Hakenmaterial (SUS304) Die

☆ SGS-Zertifikat für Schraubenmaterial (SUS304) Die

Frage 1. Aus welchem Material bestehen die Haken für Solardächer?

Es handelt sich um Edelstahl 304, der in Europa als A2 oder Edelstahl 1.4301 bezeichnet wird.

Q2. Welche Dicke haben Ihre Dachziegelhaken?

Wie üblich beträgt die Dicke der Bodenplatte der Haken 4/5 mm und die Dicke des Arms 5/6 mm.

Selbstverständlich können auch andere Stärken oder Spezifikationen individuell angepasst werden.

Q3. Welche Oberflächenbehandlung haben Ihre A2-Dachhaken?

Sandgestrahlt, nicht sandgestrahlt und passiviert sind die Optionen.

Frage 4: Sind diese Haken vor dem Versand vormontiert?
