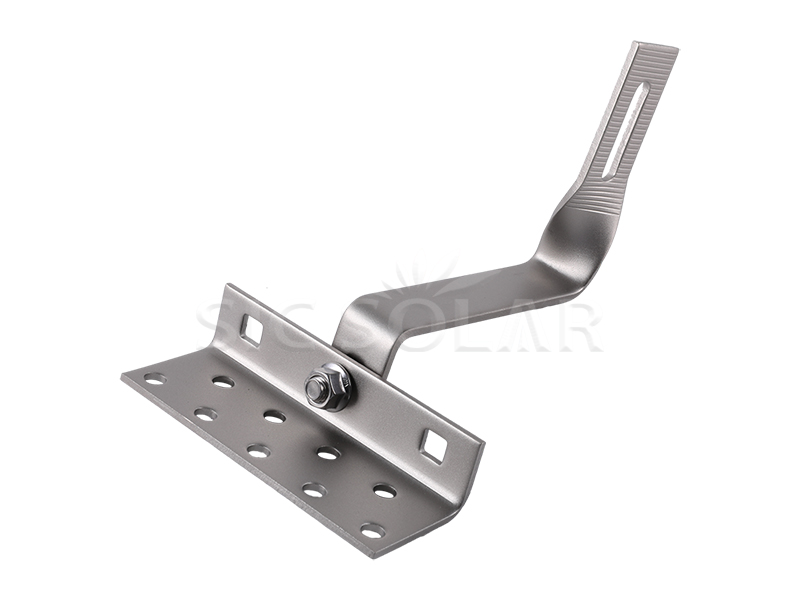

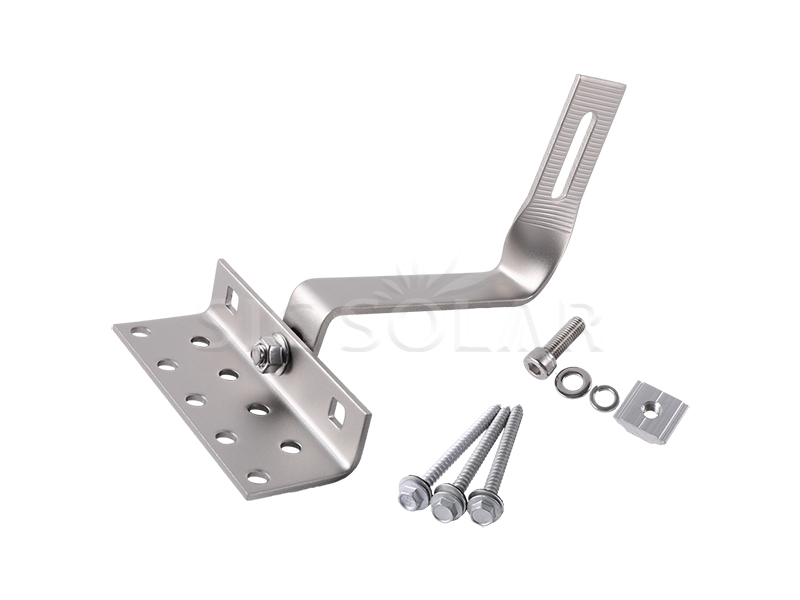

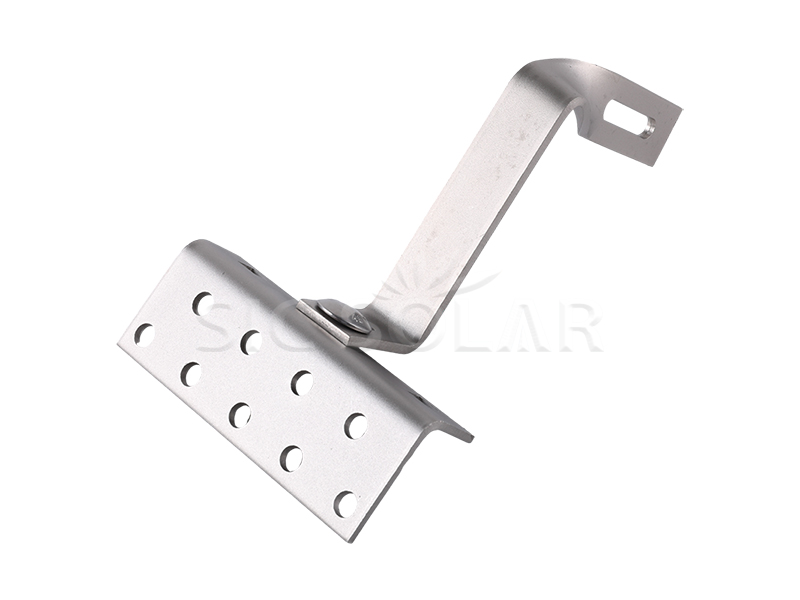

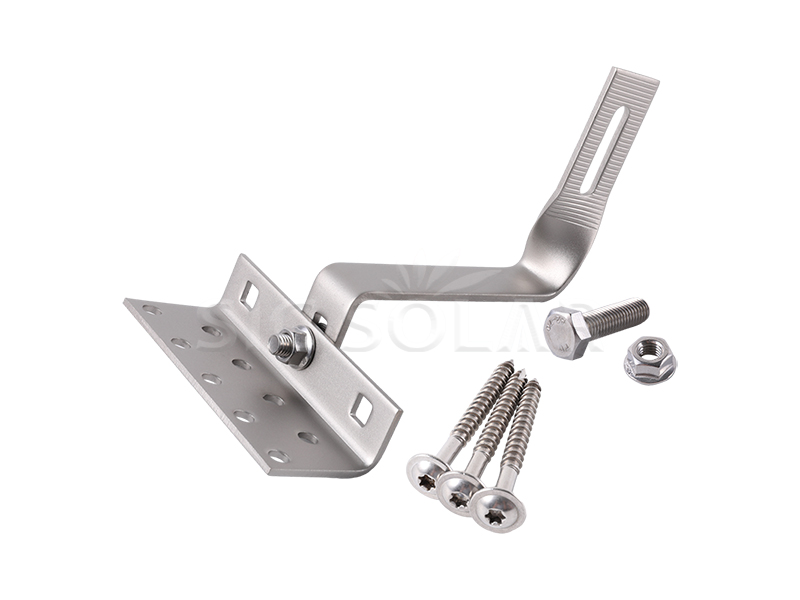

Drehbare, verstellbare Dachhaken für Photovoltaik-Ziegel

Die verstellbaren Photovoltaik-Dachziegelhaken von SIC Twist dienen zur Befestigung der Schiene an den römischen Dachziegeln. Das Edelstahlmaterial schützt die Haken vor Korrosion und gewährleistet eine Lebensdauer von 10 bzw. 25 Jahren.

Marke:

SIC SOLAR

Artikelnr.:

SIC-TH-10

Xiamen

Komponenten Technische Details Installationsanleitung Paket Advantage FAQ

Klicken Sie hier, um mehr zu erfahren

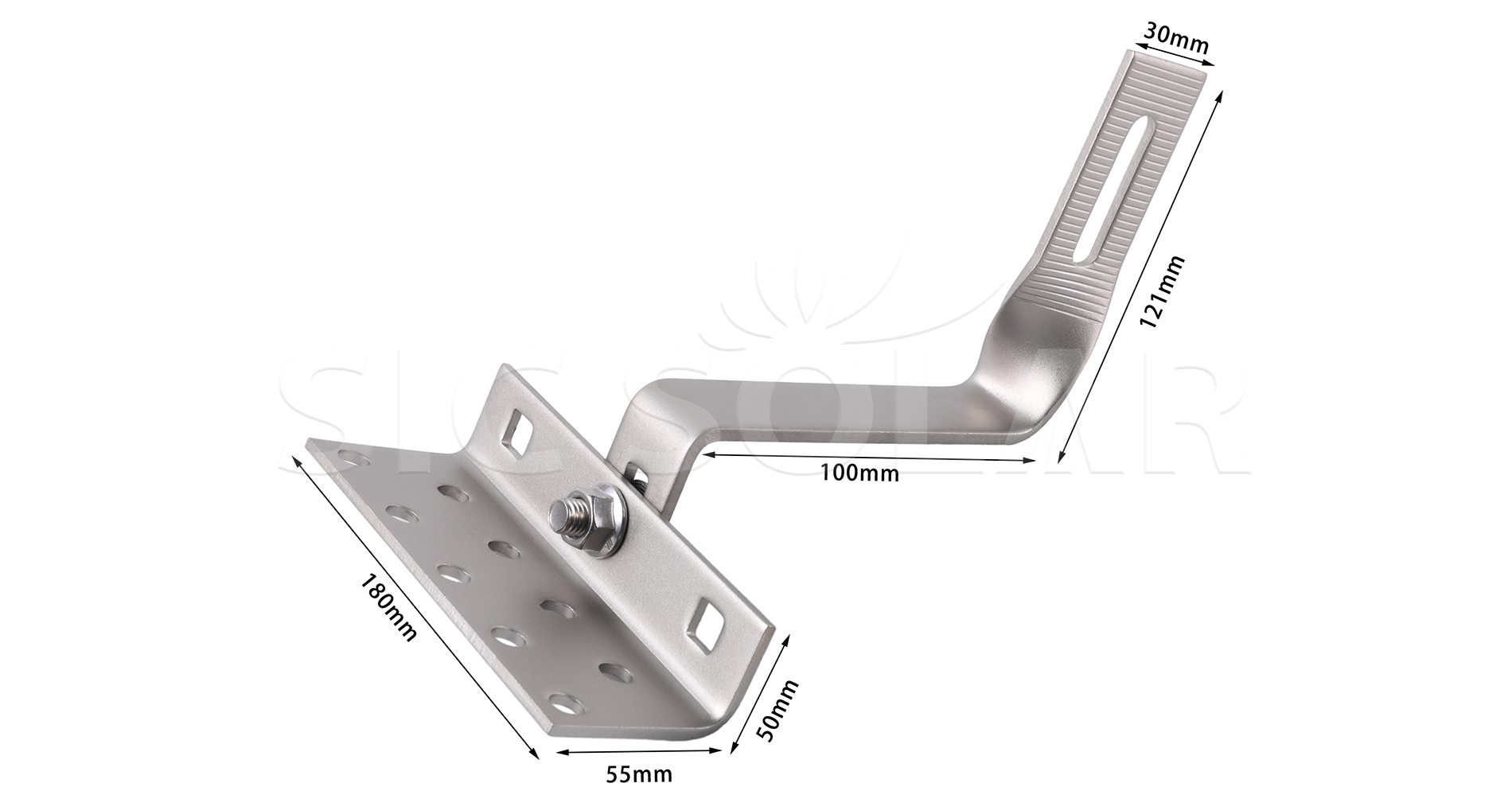

Adjustable Tile Roof Hooks

Name	Verstellbare Photovoltaik-Dachziegelhaken mit Drehmechanismus
Material	SUS304
Blechdicke	≥4 mm
Garantie	10 Jahre Garantie und 25 Jahre Lebensdauer
Geeignetes Dach	Ziegeldach
Anzugsmoment der Schrauben	25-28 Nm
Auszugsfestigkeit	5 kN
Druckfestigkeit	5 kN

1️⃣ Dachsparren lokalisieren – Identifizieren Sie die Holz- oder Metallbalken unter den Dachschindeln.

2️⃣ Schindeln leicht anheben – Heben Sie die Schindeln vorsichtig an, sodass sie über den Haken sitzen, aber beschädigen Sie sie nicht.

3️⃣ Drehhaken einsetzen – Schieben Sie die Haken unter die Schindeln und drehen Sie sie oberhalb der Dachsparren ein.

4️⃣ An den Dachsparren befestigen – Befestigen Sie die Haken mit Edelstahlschrauben oder Holzschrauben an den Dachsparren.

5️⃣ Hakenposition anpassen – Verwenden Sie die verstellbaren Schlitze, um Höhe und Position für eine perfekte Schienenplatzierung anzupassen.

6️⃣ Schindeln neu positionieren – Bringen Sie die Schindeln wieder an ihren ursprünglichen Platz zurück und achten Sie darauf, dass sie bündig mit den Haken abschließen.

7️⃣ Montage der Schienen und Paneele – Befestigen Sie die Montageschienen an den Haken und sichern Sie anschließend die Solarpaneele mit den Mittel- und Endklemmen.

Solar bracket package
