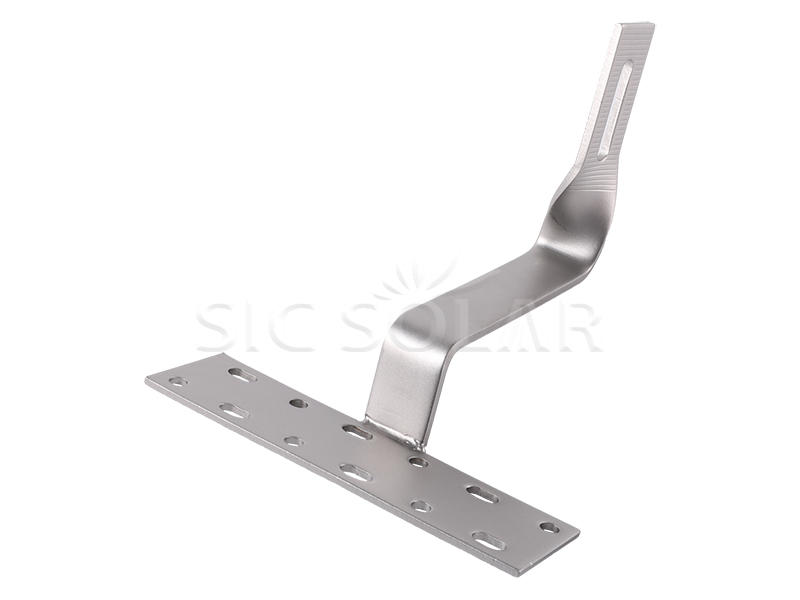

Dachziegel-Drehhaken für PV-Montagekonstruktion

Drehbare Dachhaken für PV-Montagesysteme sind ein vielseitiges Bauteil zur sicheren Befestigung von Solarmodulen auf Ziegeldächern. Diese Haken bieten eine schonende und zuverlässige Lösung zur Anbringung von Montageschienen, ohne die Ziegel zu beschädigen.

Marke:

SIC SOLAR

Artikelnr.:

SIC-TH-26

Xiamen

Komponenten Technische Details Installationsanleitung Paket Advantage FAQ

Klicken Sie hier, um mehr zu erfahren

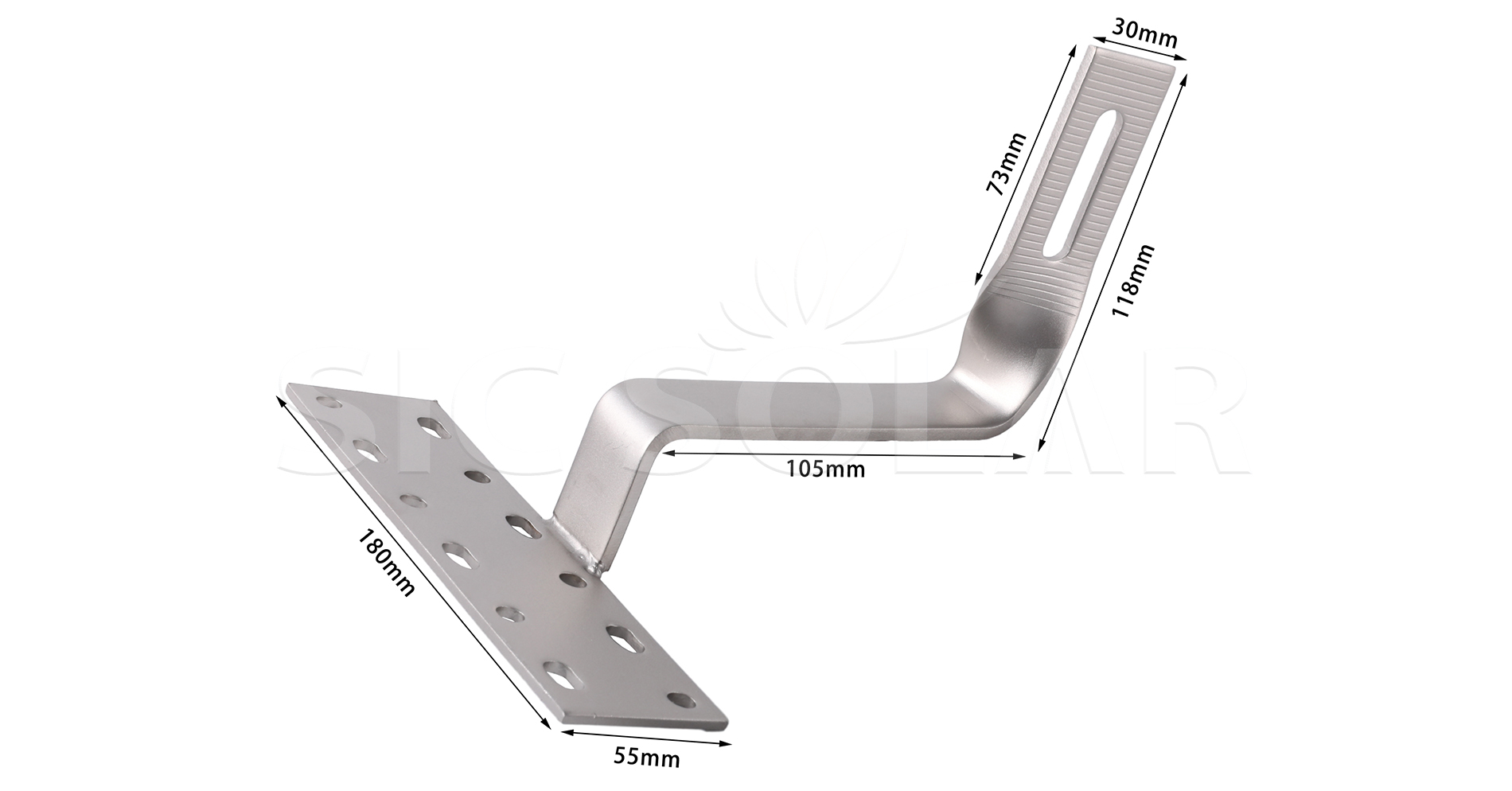

Roof Hooks For Solar Panels

Name	Dachziegel-Drehhaken für PV-Montagekonstruktion
Material	SUS304
Blechdicke	≥4 mm
Garantie	10 Jahre Garantie und 25 Jahre Lebensdauer
Anwendbares Dach	Ziegeldach
Drehmomentbereich der Schrauben	25-28 Nm
Wert des Auszugswiderstands	5 kN
Wert des Druckwiderstands	5 kN

1️⃣ Dachbalken lokalisieren – Identifizieren Sie den Dachsparren oder Tragbalken unterhalb der Dachziegel.

2️⃣ Fliesenkante anheben – Heben Sie die Fliese vorsichtig von ihrer Befestigungsstelle ab, ohne sie zu zerbrechen.

3️⃣ Positionieren Sie den Haken – Schieben Sie den drehbaren Haken unter die Dachziegel und richten Sie ihn am Dachbalken aus.

4️⃣ Drehen und befestigen – Drehen Sie den Haken in die richtige Position und befestigen Sie ihn mit den Edelstahlschrauben am Balken.

5️⃣ Fliese neu positionieren – Senken Sie die Fliese vorsichtig wieder in ihre Ausgangsposition ab und achten Sie darauf, dass sie bündig mit dem Haken abschließt.

6️⃣ Montage der Schiene – Befestigen Sie die PV-Montageschiene mit Schrauben und Muttern am Halterungsteil des Hakens.

7️⃣ Modul montieren – Montieren Sie das Solarmodul mithilfe der Mittel- und Endklemmen, um die Systemmontage abzuschließen.

Solar bracket package

Vorteile sind folgende:

☆ Hohe Langlebigkeit – Hochwertiger Edelstahl 304 garantiert 10 Jahre Garantie und 25 Jahre Lebensdauer.

☆ Hohe Festigkeit – Das Edelstahlmaterial sorgt dafür, dass der Haken starkem Wind und heftigem Schneefall standhält.

☆ Hoher Vormontagegrad – Spart Arbeitskosten bei der Installation

Zugehöriges Zertifikat

Unser CE-Zertifikat für das Solardachmontagesystem mit Haken

Unser SGS-Zertifikat für Hakenmaterial – SUS304

Unser SGS-Zertifikat für Schraubenmaterial – SUS304

Frage 1. Aus welchem Material bestehen die Haken für Solardächer?

Es handelt sich um Edelstahl 304, der in Europa als A2 oder Edelstahl 1.4301 bezeichnet wird.

Q2. Welche Dicke haben Ihre Dachziegelhaken?

Wie üblich beträgt die Dicke der Bodenplatte der Haken 4/5 mm und die Dicke des Arms 5/6 mm.

Selbstverständlich können auch andere Stärken oder Spezifikationen individuell angepasst werden.

Q3. Welche Oberflächenbehandlung haben Ihre A2-Dachhaken?

Sandgestrahlt, nicht sandgestrahlt und passiviert sind die Optionen.

Frage 4: Sind diese Haken vor dem Versand vormontiert?

Ja, alle Solardachhaken werden vor dem Versand vormontiert.

Frage 5. Sind Holzschrauben und Muttern enthalten? ?

Ja.

Frage 6. Können die Solarhaken individuell angepasst werden? ?

Ja.
