Haken für Solarpaneele auf Schieferdach

Der Solarmodul-Dachhaken für Schieferplatten wurde entwickelt, um Solarmodule sicher auf Schieferdächern zu montieren, ohne die Dachkonstruktion zu beeinträchtigen. Hergestellt aus hochfestem Edelstahl SUS304, bietet er hervorragende Haltbarkeit, Korrosionsbeständigkeit und eine stabile Basis für die PV-Module.

Marke:

SIC SOLAR

Artikelnr.:

SIC-TH-15

Xiamen,China

Komponenten Technische Details Installationsanleitung Paket Advantage FAQ

Klicken Sie hier, um mehr über Haken zu erfahren.

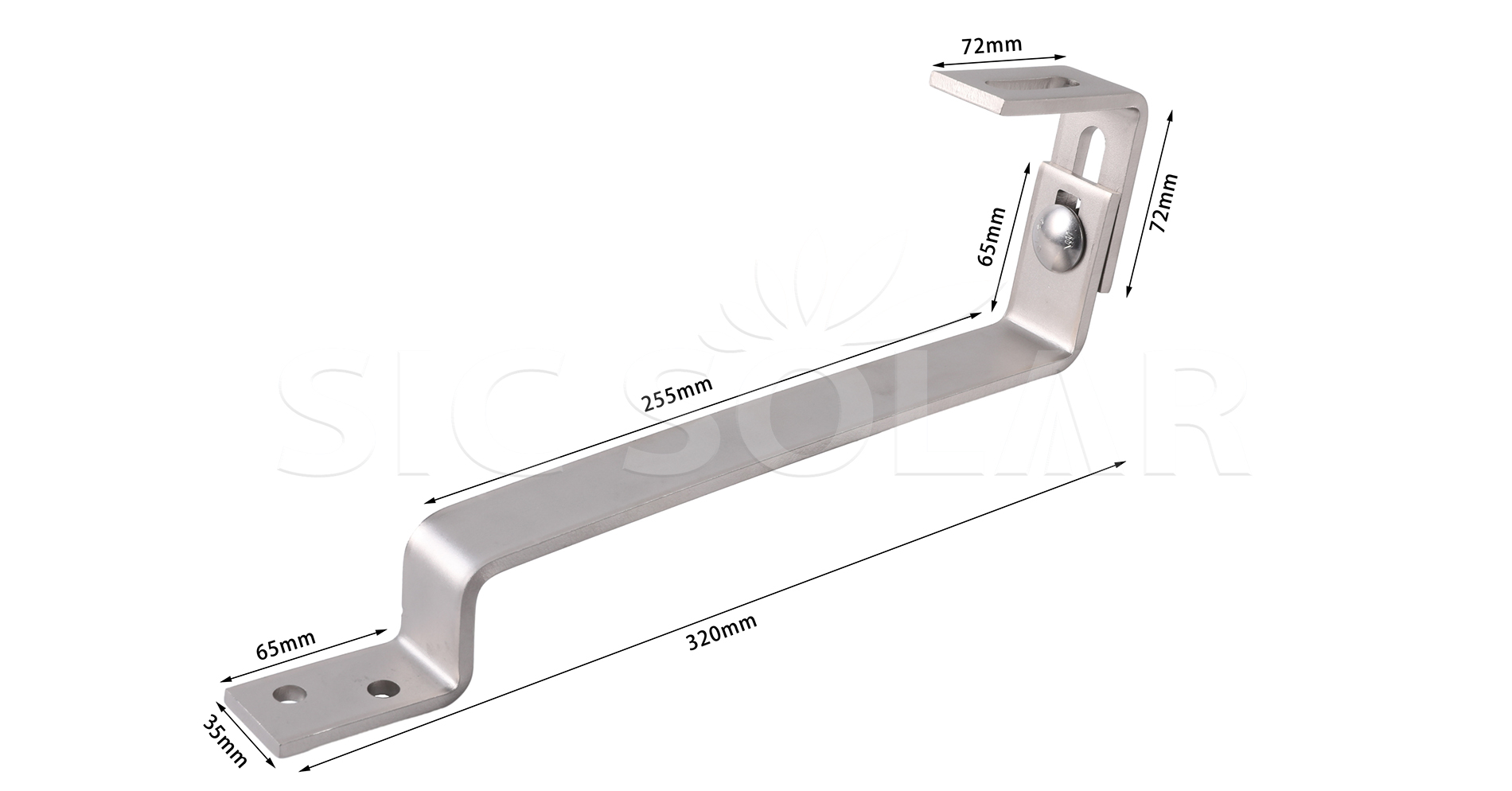

Slate Roof Tile Solar Hook

Name	Haken für Solarpaneele auf Schieferdach
Material	SUS304
Blechdicke	≥4 mm
Garantie	25 Jahre
Anwendbarer Standort	Ziegeldach
Drehmomentbereich der Schrauben	25-28 Nm
Wert des Auszugswiderstands	5 kN
Wert des Druckwiderstands	5 kN

1️⃣ Hakenpositionen markieren

Ermitteln Sie anhand der Anordnung der Paneele und der Dachkonstruktion den optimalen Standort für die Haken.

2️⃣ Schieferplatten entfernen

Entfernen Sie vorsichtig die Schieferplatten an den markierten Stellen, um die Dachlatten oder Sparren freizulegen.

3️⃣ Haken anbringen

Richten Sie die Haken an den darunterliegenden Bauteilen (Latten oder Sparren) aus und befestigen Sie sie mit geeigneten Befestigungsmitteln (z. B. Edelstahlschrauben).

4️⃣ Schieferplatten austauschen

Die entfernten Schieferplatten müssen gegebenenfalls gekürzt oder angepasst werden, um den Überstand der Haken auszugleichen, und anschließend wieder eingebaut werden, um das Erscheinungsbild und die Unversehrtheit des Daches zu erhalten.

5️⃣ Montageschienen anbringen

Befestigen Sie die Montageschienen an den installierten Haken und achten Sie darauf, dass sie waagerecht und richtig ausgerichtet sind.

6️⃣ Solarpaneele installieren

Montieren Sie die Solarpaneele an den Montageschienen und befestigen Sie sie je nach Systemdesign mit End- und Zwischenklemmen.

7️⃣ Elektrische Erdung

Stellen Sie sicher, dass alle Komponenten gemäß den örtlichen Elektrovorschriften und -normen ordnungsgemäß geerdet sind.

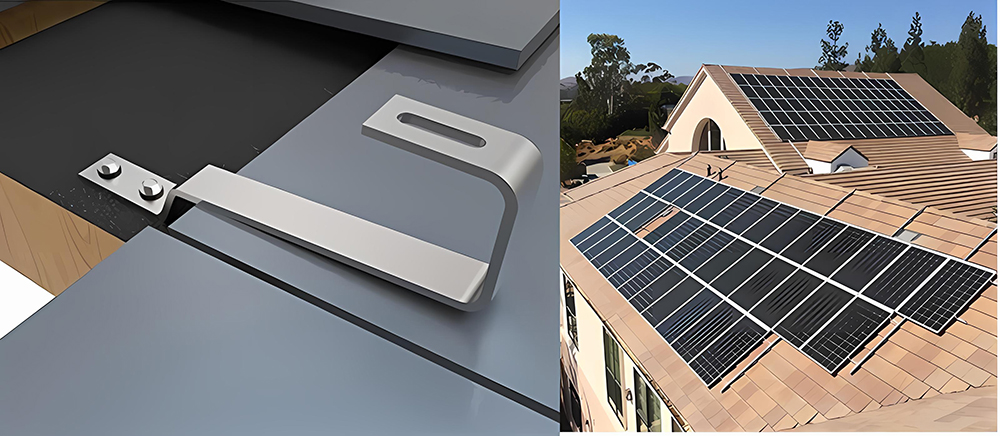

Roof hooks for PV Panels

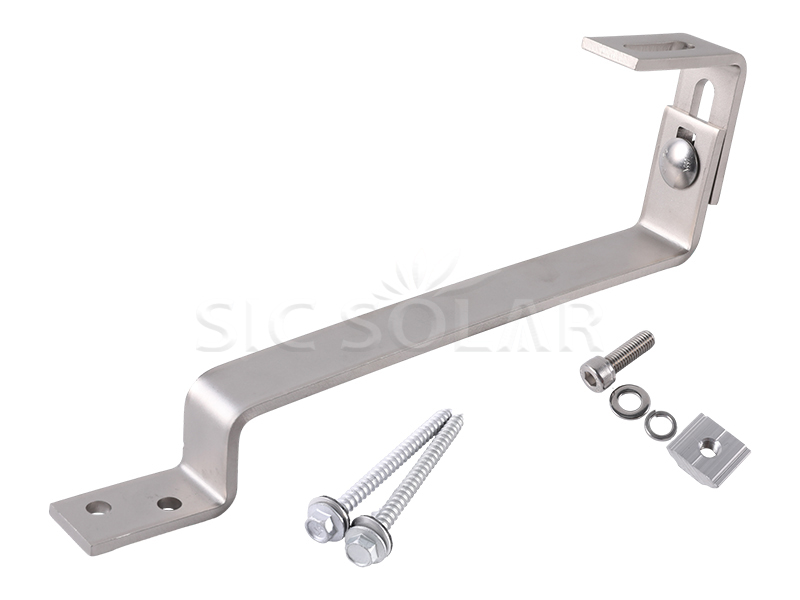

Solar bracket package

Vorteile sind folgende:
☆ Lange Lebensdauer.
☆ Vormontiert - Spart Arbeitskosten bei der Installation.

Zugehöriges Zertifikat

Unser CE-Zertifikat für das Solardachmontagesystem mit Haken

Unser SGS-Zertifikat für Hakenmaterial – SUS304

Frage 1. Aus welchem Material bestehen die Haken für Solardächer?

Es handelt sich um Edelstahl 304, der in Europa als A2 oder Edelstahl 1.4301 bezeichnet wird.

Q2. Welche Dicke haben Ihre Dachziegelhaken?

Wie üblich beträgt die Dicke der Bodenplatte der Haken 4/5 mm und die Dicke des Arms 5/6 mm.

Selbstverständlich können auch andere Stärken oder Spezifikationen individuell angepasst werden.

Q3. Welche Oberflächenbehandlung haben Ihre A2-Dachhaken?

Sandgestrahlt, nicht sandgestrahlt und passiviert sind die Optionen.

Frage 4: Sind diese Haken vor dem Versand vormontiert?

Ja, alle Solardachhaken werden vor dem Versand vormontiert.

Frage 5. Sind Holzschrauben und Muttern enthalten? ?

Ja.

Frage 6. Können die Solarhaken individuell angepasst werden? ?

Ja.
