Solarmontage-Dachhaken für Flachziegel

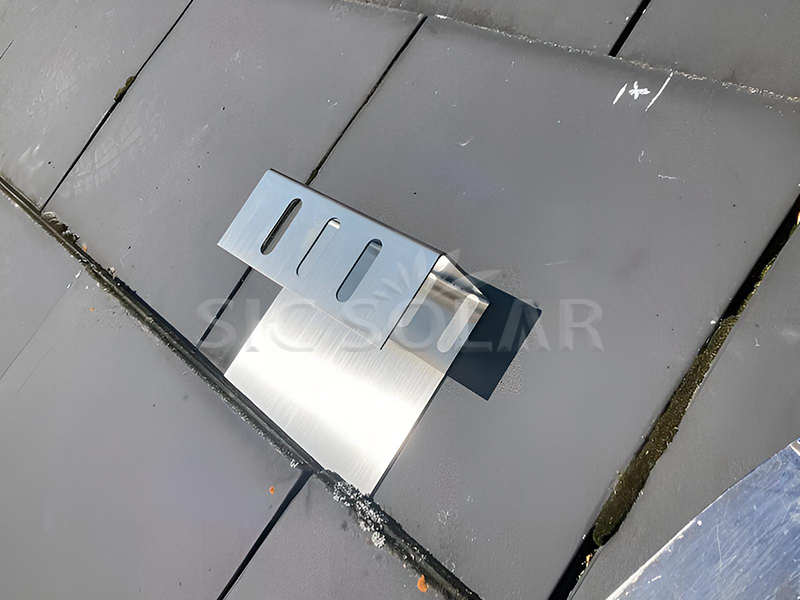

Der Solarmontagehaken für einfache Ziegeldächer bietet einen sicheren Befestigungspunkt für Solarmontagesysteme auf einfachen Ziegeldächern. Er verbindet die Dachkonstruktion mit den Montageschienen und schafft so eine stabile Basis für Solarmodule.

Marke:

SIC SOLAR

Artikelnr.:

SIC-TH-17

Produktherkunft:

Fujian, China

Xiamen port

Komponenten Technische Details Installationsanleitung Paket Advantage FAQ

Klicken Sie hier, um mehr zu erfahren

Roof Tile Hook

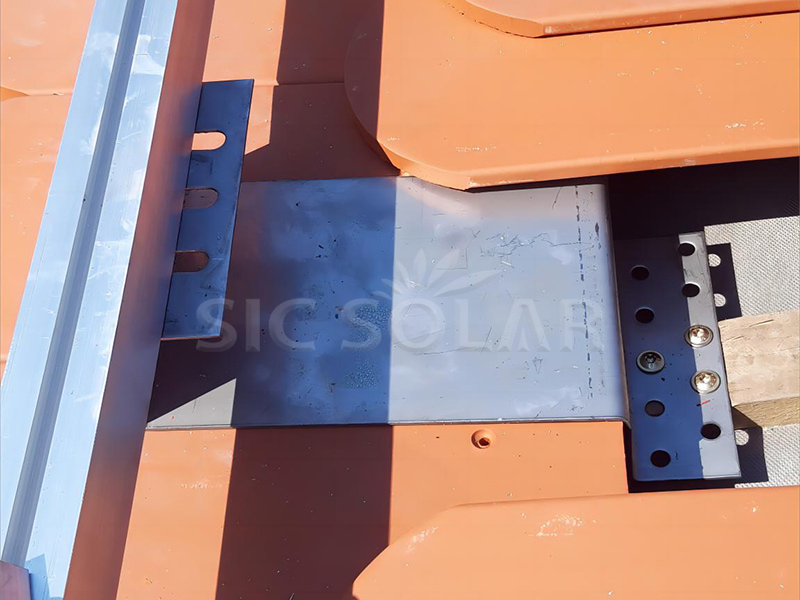

Plain Roof Tile

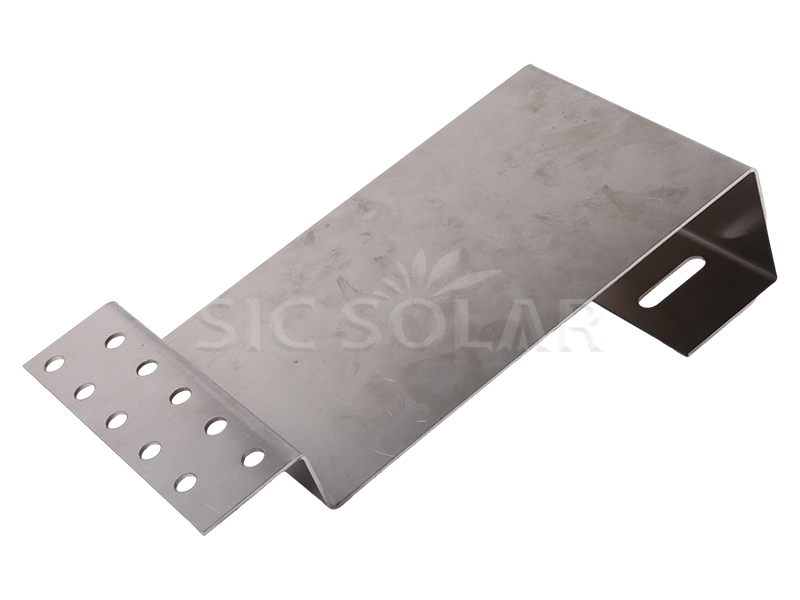

Name	Solarmontagehaken für einfache Ziegeldächer
Installationsort	Flachdachziegel
Hakenstärke	2 mm
Hakenbreite	150 mm
Hakenhöhe	103 mm
Höhe unterhalb der Klammer	33 mm
Material	Edelstahl A2 (1.4301)
Anwendung	Für 24 mm + 30 mm Holzlatten

1. Vorbereitung

Erforderliche Werkzeuge:Maßband, Schlagschnur, Bohrmaschine mit Bohrern, Drehmomentschlüssel und geeignete Schutzausrüstung.
Dachinspektion:Prüfen Sie, ob die Dachkonstruktion das zusätzliche Gewicht der Solaranlage tragen kann.

2. Installationsschritte

1️⃣Markieren Sie die Hakenpositionen– Markieren Sie die Montagepunkte entsprechend der Dachkonstruktion, dem Paneellayout und der Systemauslegung.

2️⃣Fliesen entfernen– Entfernen Sie vorsichtig die Dachziegel, um Zugang zu den Dachsparren oder Tragbalken zu erhalten.

3️⃣Haken anbringen– Richten Sie die Haken an den Dachsparren aus und befestigen Sie sie mit geeigneten Edelstahlbolzen oder -schrauben.

4️⃣Fliesen austauschen– Schneiden Sie die Fliesen gegebenenfalls so zu, dass sie um die Haken passen, und setzen Sie sie dann wieder ein.

5️⃣Installieren Sie die Schienen– Befestigen Sie die Montageschienen an den Haken und prüfen Sie, ob sie richtig ausgerichtet und waagerecht sind.

6️⃣Montieren Sie die Paneele– Befestigen Sie die Solarpaneele mit geeigneten Mittel- und Endklemmen an den Schienen.

7️⃣Vervollständigen Sie die Erdung– Erden Sie das System gemäß den örtlichen Elektrovorschriften und den Projektanforderungen.

3. Endabnahme

Vergewissern Sie sich, dass alle Haken, Schienen und Paneele fest angebracht sind.
Prüfen Sie, ob die Montagekonstruktion gerade, waagerecht und stabil ist.
Vergewissern Sie sich, dass die Installation die geltenden Sicherheits- und Leistungsanforderungen erfüllt.

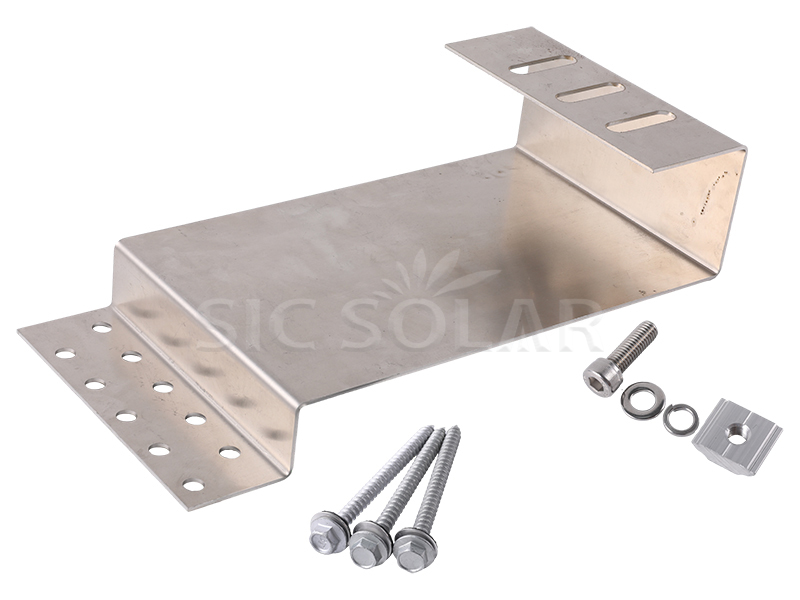

Solar bracket package

☆Sichere Dachverbindung:Bietet einen stabilen Befestigungspunkt zwischen der Dachkonstruktion und den Montageschienen.

☆Geeignet für einfache Ziegeldächer:Konzipiert für kompatible, glatte und flache Ziegeldachanwendungen.

☆Robuste Konstruktion:Korrosionsbeständige Materialien ermöglichen eine langfristige Nutzung im Freien.

☆Dachfreundliche Installation:Bei fachgerechter Montage sind nur geringfügige Änderungen am bestehenden Dach erforderlich.

☆Einfache Installation:Kompatibel mit Schienen und Standard-Solarmontagezubehör.

Frage 1: Kann der Dachhaken auf allen glatten Ziegeldächern verwendet werden?
Nicht unbedingt. Der Haken muss zur Ziegelform, der Dachkonstruktion und dem verfügbaren Befestigungsraum passen. Die Kompatibilität sollte vor der Montage geprüft werden.

Frage 2: Müssen die Dachziegel entfernt werden, um den Dachhaken zu montieren?
Die benötigten Fliesen müssen in der Regel angehoben oder vorübergehend entfernt werden, um an die Befestigungspunkte zu gelangen. Sie sollten vorsichtig behandelt und nach der Montage ordnungsgemäß wieder eingesetzt werden.

Frage 3: Kann der Haken mit verschiedenen Solarschienen verwendet werden?
Ja, vorausgesetzt, die Haken- und Schienenverbindung sind kompatibel und das richtige Montagezubehör wird verwendet.

Frage 4: Kann der Dachhaken individuell angepasst werden?
Ja. Die Abmessungen, die Hakenform, die Befestigungslöcher und weitere Details können je nach Dachtyp und Projektanforderungen angepasst werden.

Frage 5: Beeinträchtigt der Dachhaken die Dachabdichtung?
Die Installation muss die Witterungsbeständigkeit des Daches gewährleisten. Die Ziegel müssen korrekt positioniert werden, und alle erforderlichen Abdichtungen oder Anpassungen müssen gemäß den Anweisungen des Dach- und Montagesystems erfolgen.
