Solar-Dachhaken für gewölbte Ziegel

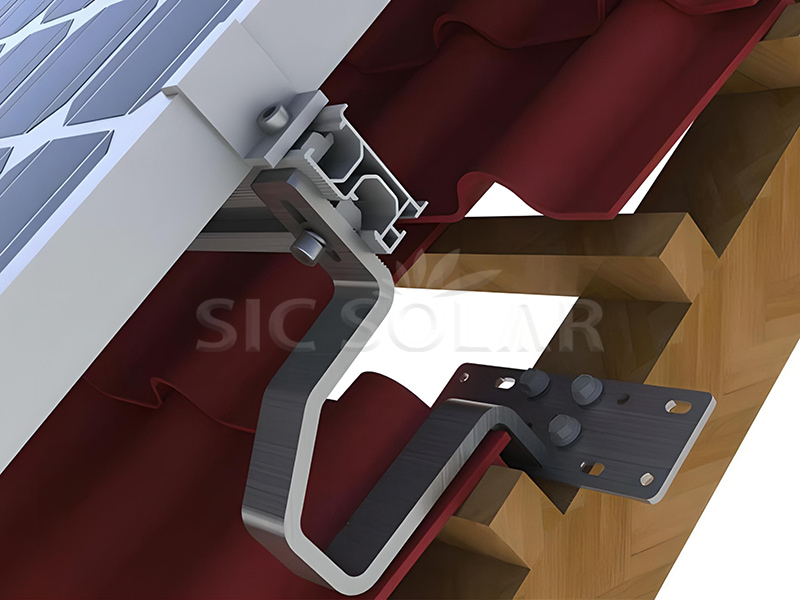

Der Solar-Dachhaken für gebogene Ziegel wurde für die Montage von Solarmodulen auf gebogenen Ziegeldächern entwickelt. Er verbindet die Dachkonstruktion mit den Montageschienen der Solarmodule und sorgt dafür, dass das Montagesystem der Form der gebogenen Ziegel folgt.

Marke:

SIC SOLAR

Artikelnr.:

SIC-TH-06

Produktherkunft:

Fujian, China

Xiamen port

Komponenten Technische Details Installationsanleitung Paket Advantage FAQ

Klicken Sie hier, um mehr über Haken zu erfahren.

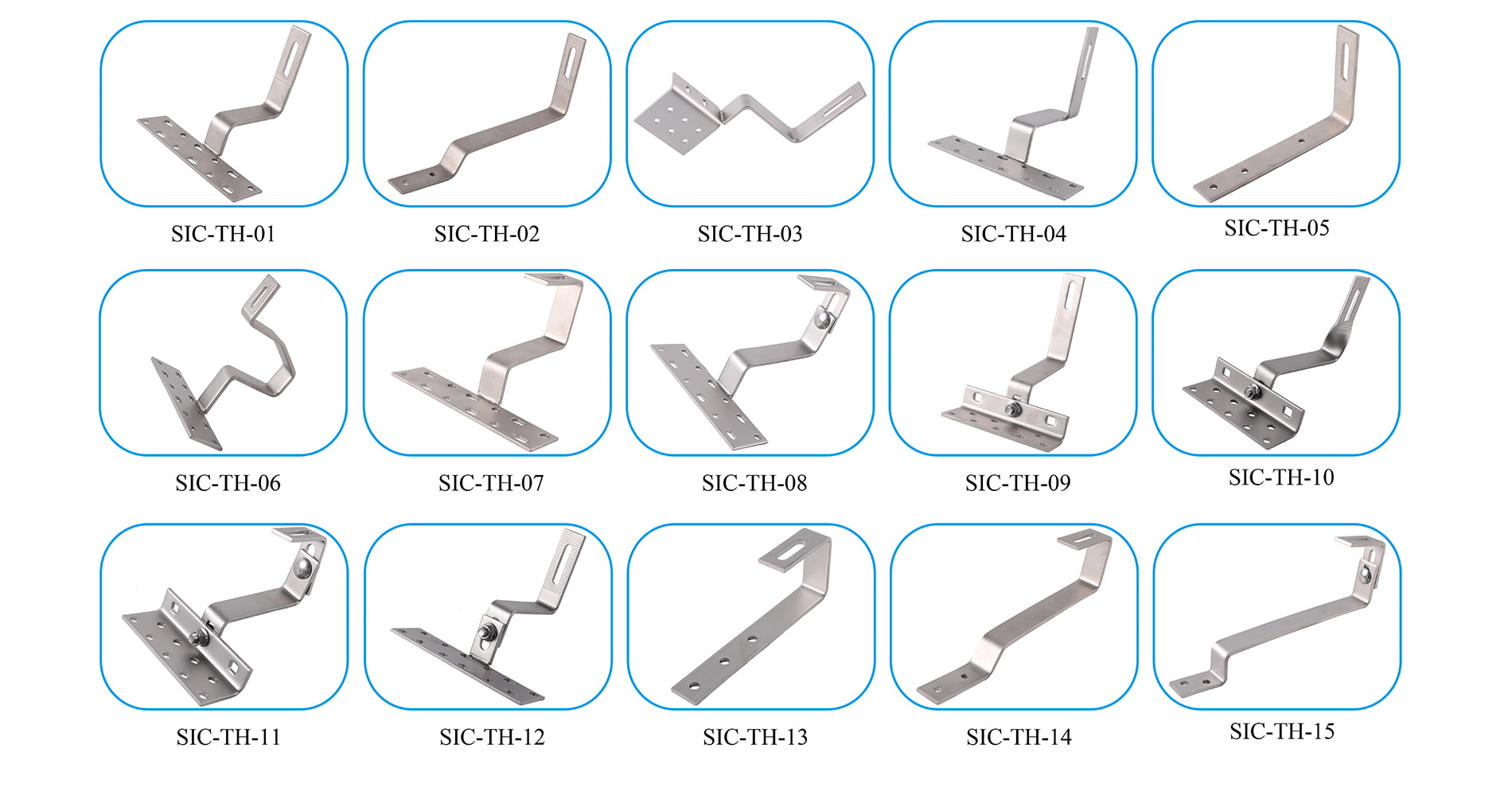

Tile roof hook

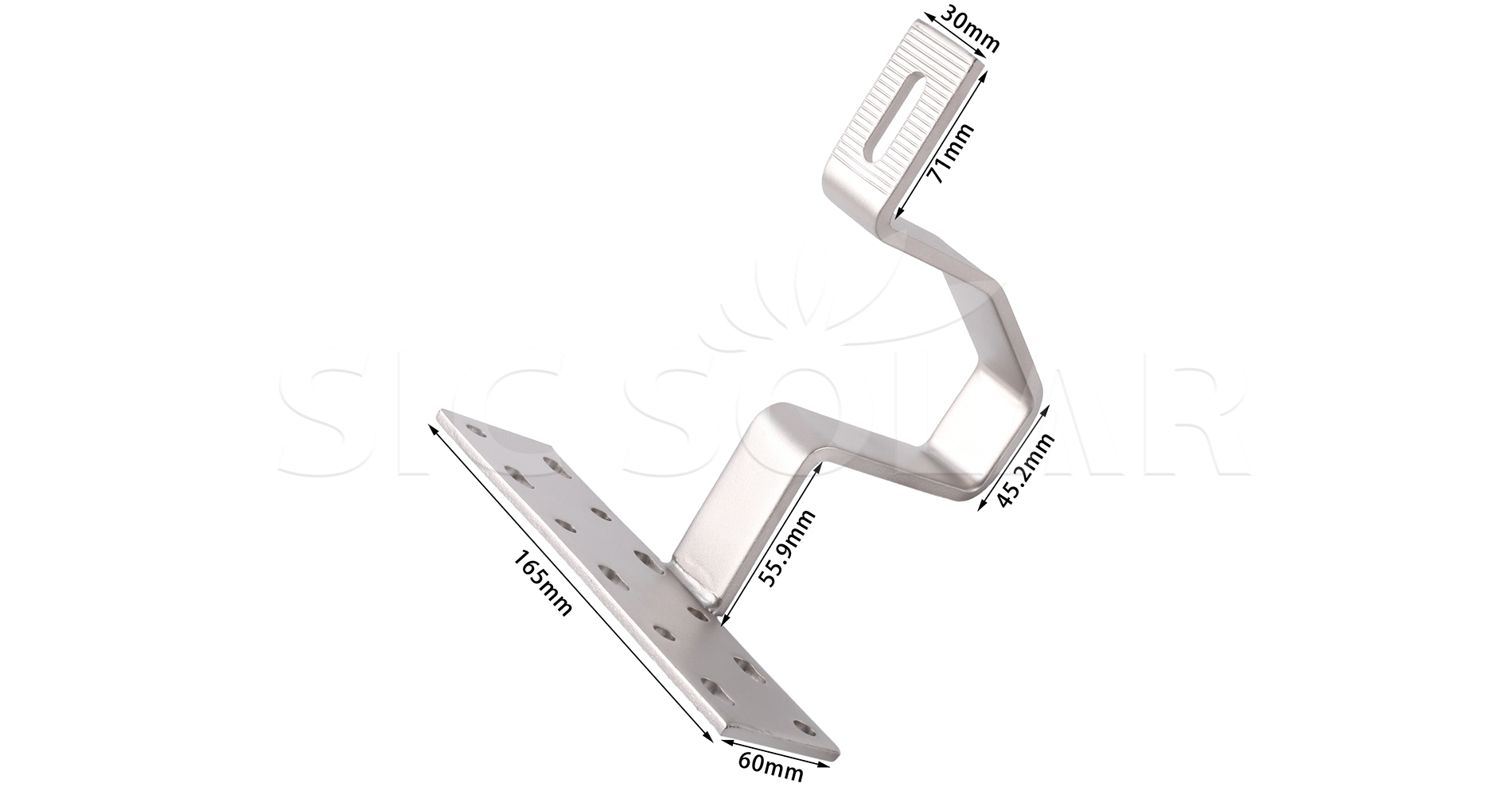

Roof Tile Hook

NName	Solar-Haken für gebogene Ziegeldächer
Material	SUS304
Blechdicke	≥4 mm
Garantie	10 Jahre Garantie und 25 Jahre Lebensdauer
Anwendbarer Standort	Ziegeldach
Drehmomentbereich der Schrauben	25-28 Nm
Wert des Auszugswiderstands	5 kN
Wert des Druckwiderstands	5 kN

1️⃣Überprüfen Sie das Dach
Prüfen Sie das Ziegelprofil, den Zustand des Daches und die Tragkonstruktion. Beschädigte Ziegel müssen vor der Verlegung ausgetauscht werden.

2️⃣Markieren Sie die Befestigungspunkte
Planen Sie die Anordnung der Paneele und markieren Sie die Hakenpositionen entsprechend dem Schienenabstand und der Systemauslegung.

3️⃣Zugang zur Dachkonstruktion
Heben oder entfernen Sie vorsichtig die erforderlichen Dachziegel, um die Dachsparren oder andere geeignete tragende Elemente zu finden.

4️⃣Montieren Sie den Dachhaken
Positionieren Sie den Haken richtig und befestigen Sie ihn mit geeigneten Schrauben oder Bolzen an der Dachkonstruktion.

5️⃣Vervollständigen Sie die Abdichtung
Verwenden Sie geeignete Abdeckbleche, Dichtungsscheiben oder Abdichtungsmaterialien um die Befestigungspunkte herum.

6️⃣Schienen und Paneele montieren
Die Solarschienen werden an den Haken befestigt, ihre Ausrichtung justiert und die Paneele mit passenden Klemmen gesichert.

7️⃣Führen Sie eine abschließende Überprüfung durch.
Prüfen Sie alle Befestigungselemente, Schienenverbindungen, Fliesenpositionen, Paneelausrichtung und Abdichtungsdetails.

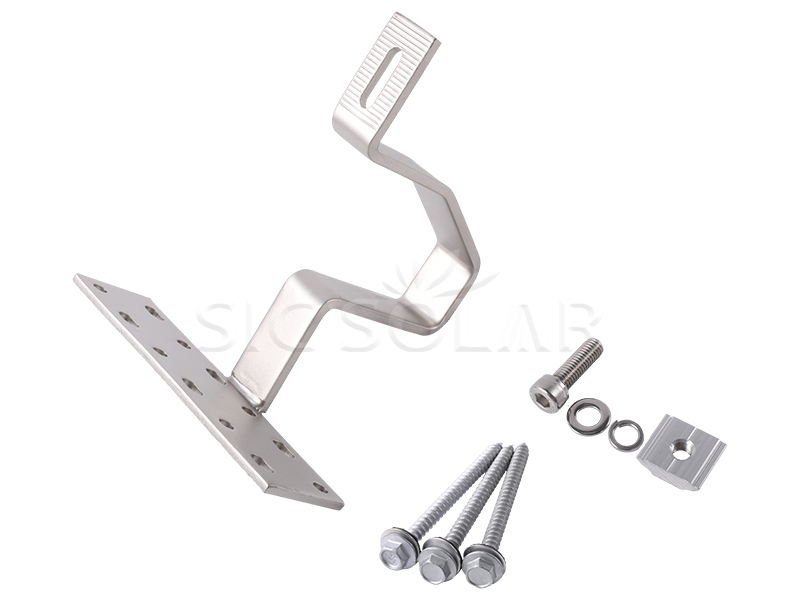

Solar bracket package

☆Stabile Montagehalterung:Sorgt für eine zuverlässige Verbindung zwischen der Dachkonstruktion und den Solarmontageschienen.

☆Optionen für langlebige Materialien:Kann aus geeigneten Metallwerkstoffen für den langfristigen Einsatz im Freien hergestellt werden.

☆Einfache Schienenverbindung:Kompatibel mit geeigneten Solarschienen und gängigem Montagezubehör.

☆Saubere Installation:Hilft dabei, dem bestehenden gebogenen Dachprofil zu folgen.

Zugehörige Zertifikate

☆CE-Zertifikat:Verfügbar für das Solardachziegel-Hakenmontagesystem.

☆SGS-Zertifikat:Erhältlich für das Hakenmaterial SUS304.

Frage 1: Aus welchem Material besteht der Haken für das Solardach?
Es besteht aus Edelstahl SUS304, in Europa auch als Edelstahl A2 oder 1.4301 bekannt.

Frage 2: Welche Oberflächenbehandlungen sind für die A2-Dachhaken erhältlich?
Zu den verfügbaren Optionen gehören Sandstrahlen, nicht sandgestrahlte Oberflächen und Passivierung.

Frage 3: Wie kann man ein undichtes Dach verhindern?
Entsprechend den Anforderungen des Dachsystems sollten um die Befestigungspunkte herum geeignete Abdeckbleche, Dichtungsscheiben und Abdichtungsmaterialien verwendet werden.

Frage 4: Ist es mit allen Solarschienen kompatibel?
Nein. Die Kompatibilität hängt vom Schienenprofil, der Bolzengröße, der Nutform und der Verbindungsmethode ab. Diese Maße sollten vor der Montage überprüft werden.

Frage 5: Kann der Dachhaken individuell angepasst werden?
Ja. Form, Abmessungen, Dicke, Lochposition und Oberflächenbeschaffenheit können je nach Projektanforderungen individuell angepasst werden.
