Solar-Schnellbefestigungsclip für Mittel- und Endklemmen

Solar Quick Mid End Clamp Befestigungsclip Diese Halterung dient zur Befestigung von Solarmodulen auf kompatiblen Montageschienen. Dank des Schnellverschlusses wird die Installation vereinfacht und eine zuverlässige Verbindung zwischen den Modulrahmen und der Montagekonstruktion gewährleistet. Je nach Modell kann sie sowohl für die Mittel- als auch für die Endklemmung verwendet werden.

Marke:

SIC SOLAR

Artikelnr.:

SIC-AC-364

Produktherkunft:

Fujian, China

Xiamen, China

Komponenten Technische Details Installationsanleitung Paket Advantage FAQ

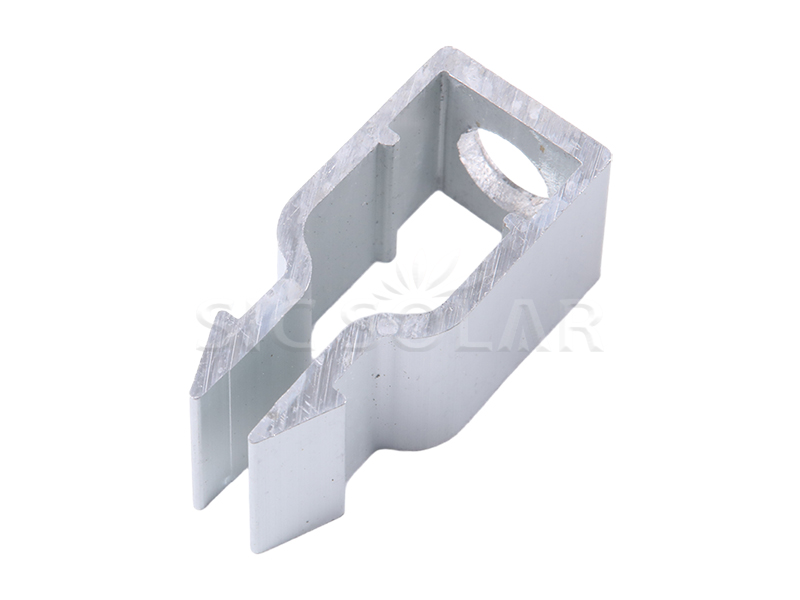

Klicken Sie hier, um mehr zu erfahren Clip

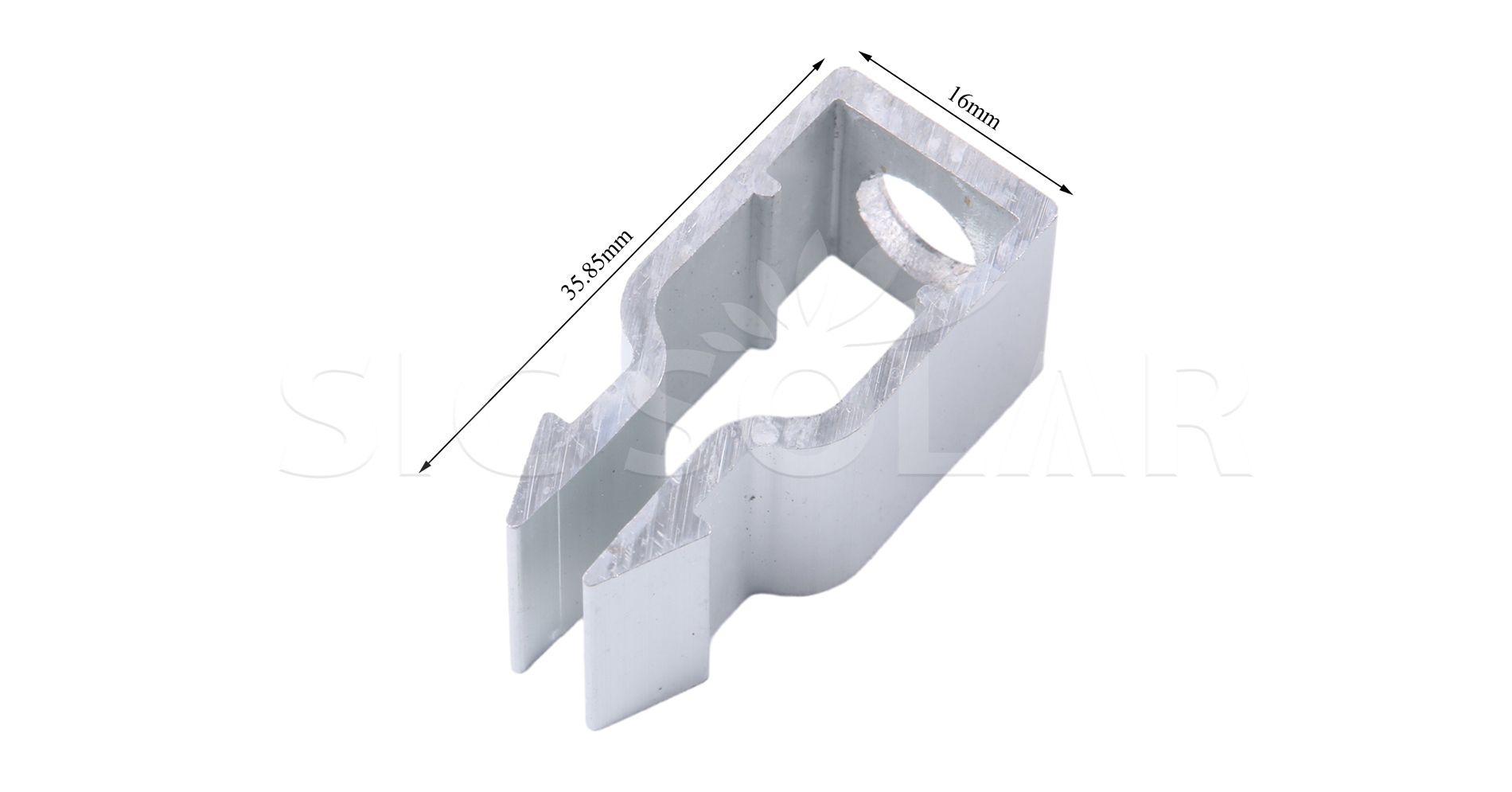

Solar Quick Clip Size

Name	Solar Quick Mid End Clamp Befestigungsclip
Material	AL 6005-T5
Oxidschicht	≥10µm
Garantie	25 Jahre
Anwendbare Paneelhöhe	30-40 mm
Bereich des Anzugsmoments für Schrauben	10-12 N*m
Wert des Auszugswiderstands	5 kN

1️⃣Bereiten Sie die Montageschienen vor
Stellen Sie sicher, dass die Schienen ordnungsgemäß installiert, ausgerichtet und mit den ausgewählten Klemmen kompatibel sind.

2️⃣Positionieren Sie die Solarpaneele
Platzieren Sie die Paneele entsprechend dem Montageplan und den erforderlichen Abständen auf den Schienen.

3️⃣Positionieren Sie die Klemmen
Bei der Montage mit Mittelklemme wird die Klemme zwischen zwei benachbarten Paneelen platziert. Bei der Montage mit Endklemme wird sie am äußeren Rand der Paneelanordnung positioniert.

4️⃣Befestigungselemente anbringen
Montieren Sie die Klemmen und die dazugehörigen Schrauben gemäß der Produktkonstruktion.

5️⃣Die Verbindungen fester ziehen
Verwenden Sie einen geeigneten Schraubenschlüssel, um die Befestigungselemente mit dem vom Hersteller empfohlenen Drehmoment festzuziehen.

6️⃣Überprüfen Sie die Installation
Überprüfen Sie die Klemmpositionen, die Ausrichtung der Paneele und die Befestigungselemente, um sicherzustellen, dass die Paneele ordnungsgemäß befestigt sind.

Solar bracket package

☆Schnelle Installation:Die praktische Befestigungskonstruktion vereinfacht die Montage der Paneele und verkürzt die Installationszeit.

☆Sichere Paneelbefestigung:Sorgt für eine zuverlässige Verbindung zwischen kompatiblen Solarmodulrahmen und Montageschienen.

☆Flexible Anwendungen:Je nach Modell kann die Klemme für eine Mittelklemmung oder eine Endklemmung verwendet werden.

☆Einfache Handhabung:Durch die kompakte Bauweise wird das Positionieren und Befestigen für die Monteure einfacher.

☆Mehrere Größenoptionen:Unterschiedliche Spezifikationen ermöglichen die Berücksichtigung verschiedener Rahmenhöhen und Montagekonfigurationen.

Zugehörige Zertifikate

☆Qualitätszertifikat für Aluminiummaterialien:Dokumentation für die in den entsprechenden Bauteilen verwendete Aluminiumlegierung AL6005-T5.

☆SGS-Prüfzertifikat für Edelstahlschrauben:Relevante Dokumentation für Verbindungselemente aus Edelstahl SUS304, sofern zutreffend.

F1: Ist diese Klemme mit allen Solarmodulen kompatibel?
Nein. Die Kompatibilität hängt von der Modulrahmenhöhe, dem Montageschienenprofil, den Klemmenabmessungen und dem Befestigungsdesign ab. Überprüfen Sie diese Spezifikationen vor der Bestellung.

F2: Kann die Klemme sowohl für Aufdach- als auch für Freiflächen-Solaranlagen verwendet werden?
Ja, vorausgesetzt, die Klemme ist mit den Modulrahmen und den Montageschienen des ausgewählten Systems kompatibel.

F3: Wie wähle ich die richtige Solar Quick Mid End Clamp Befestigungsklammer aus?
Prüfen Sie die Rahmenhöhe des Moduls, die Schienenabmessungen, den Klemmentyp, das Material und die Lastanforderungen des Projekts. Das Bestätigen der Kompatibilität vor der Bestellung hilft, eine ordnungsgemäße Passform sicherzustellen.

F4: Kann diese Klemme angepasst werden?
Je nach den erforderlichen Abmessungen, dem Material, der Befestigungsart und der Bestellmenge sind möglicherweise Anpassungen möglich. Wenden Sie sich mit Ihren Projektspezifikationen an den Lieferanten, um die verfügbaren Optionen zu besprechen.
