Y-förmiges Solar-Bodenmontagesystem

Das einzigartige Y-förmige Design des Solar-Bodenmontagesystems sorgt für Stabilität und optimale Winkeleinstellung zur maximalen Sonneneinstrahlung und steigert so die Energieausbeute der Solarmodule. Das System ist so konstruiert, dass es verschiedenen Witterungsbedingungen und Geländetypen standhält und sich daher vielseitig für großflächige Solaranlagen eignet.

Marke:

SIC SOLAR

Artikelnr.:

SIC-Y-GM

Open field

Projekt Technische Details Installationsanleitung Paket Advantage FAQ

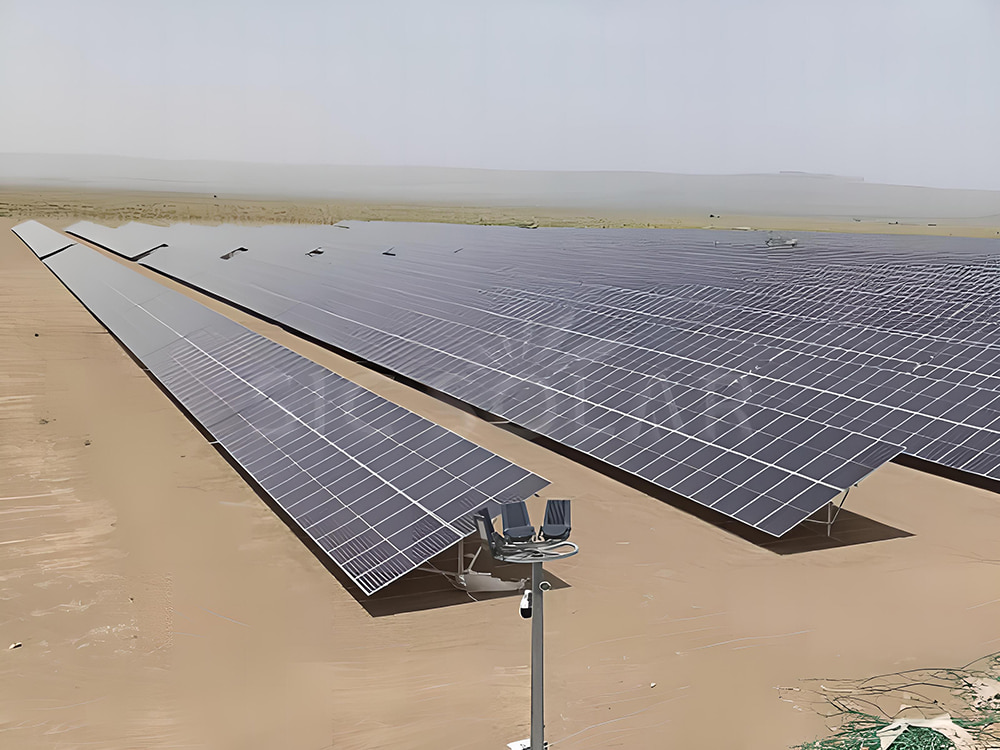

Solar Y pile ground system

Name	Y-förmiges Solar-Bodenmontagesystem
Installationsort	Freifläche
Material	Kohlenstoffstahl & AL6005-T5
Windgeschwindigkeit	<60 m/s
Schneelast	<1,4 kN/m²
Farbe	Natürlich
Garantie	10 Jahre Garantie und 25 Jahre Servicezeit

1️⃣ Standortbeurteilung: Prüfen Sie den Installationsort hinsichtlich Sonneneinstrahlung, Bodenbeschaffenheit und möglicher Hindernisse. Stellen Sie sicher, dass der Untergrund eben und für die gewählte Fundamentart geeignet ist.

2️⃣ Fundamentvorbereitung: Wählen Sie Ankerbolzen oder Betonpfähle je nach Bodenbeschaffenheit und Projektanforderungen. Errichten Sie das Fundament gemäß den Herstellervorgaben und achten Sie auf Ebenheit und korrekte Ausrichtung.

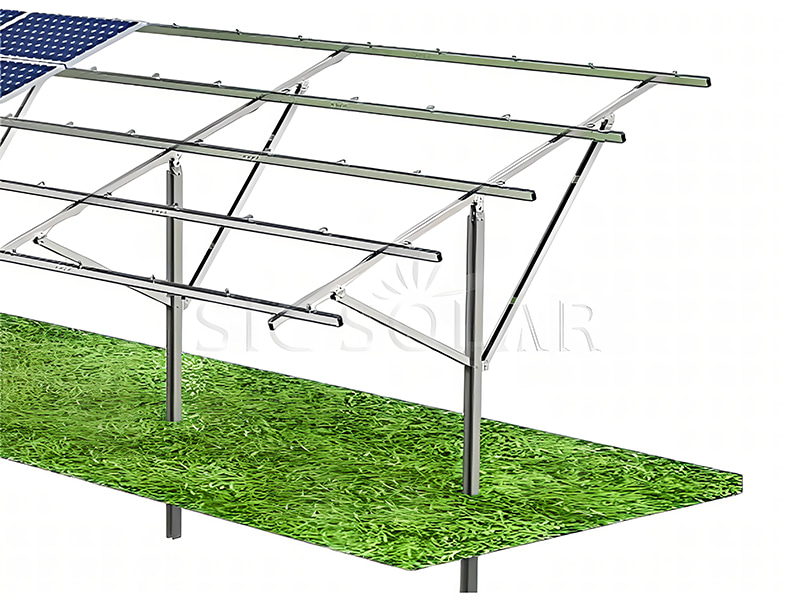

3️⃣ Montage der Tragkonstruktion: Montieren Sie die Y-förmige Tragkonstruktion aus hochfesten Materialien. Befestigen Sie die horizontalen Schienen an den vertikalen Pfosten und achten Sie darauf, dass alle Verbindungen fest und korrekt ausgerichtet sind.

4️⃣ Modulinstallation: Montieren Sie die Solarmodule mithilfe geeigneter Klemmen oder Halterungen am montierten Trägersystem. Passen Sie den Neigungswinkel nach Bedarf an, um die Sonneneinstrahlung zu optimieren.

5️⃣ Elektrischer Anschluss: Schließen Sie die Solarmodule gemäß der Systemplanung an den Wechselrichter und die übrigen elektrischen Komponenten an. Stellen Sie sicher, dass alle elektrischen Anschlüsse den örtlichen Vorschriften und Normen entsprechen.

6️⃣ Systemtest: Testen Sie nach der Installation das System, um sicherzustellen, dass es ordnungsgemäß funktioniert.

Unsere Standardverpackung besteht aus Stahlpaletten für lange Aluminiumprofile, während kleine Aluminiumkomponenten in Kartons mit Sperrholzpaletten verpackt werden.

Solar bracket package

Vorteile sind folgende:

☆ Weitgehend einsetzbar – funktioniert unter allen Boden- und Geländebedingungen.

☆ 0-45 Grad optional vor Projektplanung - Mehr Solarenergie bei Änderung des Neigungswinkels der Sonne gewinnen.

☆ Hoher Vormontageaufwand – spart Zeit und Arbeitskosten, benötigt weniger Werkzeug.

☆ Y-Pfähle zeichnen sich durch hohe Belastbarkeit, hohe Korrosionsbeständigkeit und Salztoleranz aus.

☆ Schnelle Installation – C-förmige Pfähle werden mit einem Rammgerät direkt in die Erde gerammt.

Zugehöriges Zertifikat:

Festigkeitsanalysebericht – Die Befestigungen werden auf die Einhaltung Ihrer Zielfestigkeit geprüft, z. B. hinsichtlich Windgeschwindigkeit und Schneelast.

Frage 1: Wie hoch ist die Mindestbestellmenge?

Mindestbestellmenge = 50 kW.

Q2. Aus welchem Material besteht das Bodenmontagesystem? ?

AL6005-T5 und Kohlenstoffstahl.
