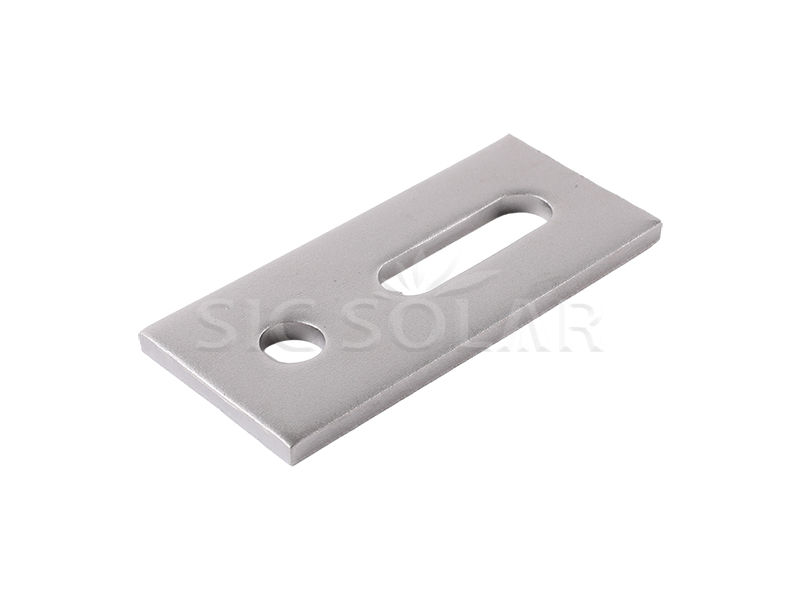

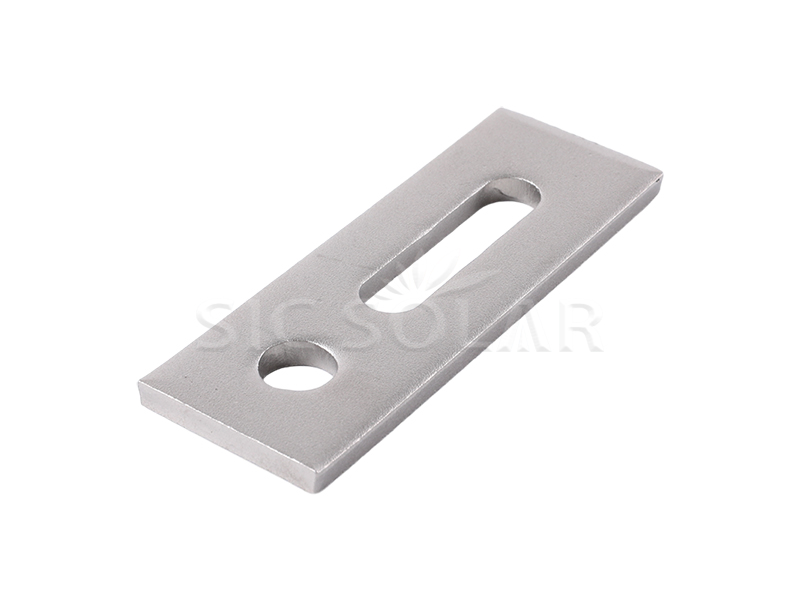

Adapterplatte, Solar-Bodenplatte, Halterung für die Solardachmontage

Die Adapterplatte für die Solardachmontage ist ein Basiselement, das einen sicheren Befestigungspunkt für Solarmodule auf verschiedenen Dachtypen bietet. Diese Adapterplatte dient als vielseitige Basis zum Verbinden unterschiedlicher Montagehalterungen oder -schienen und eignet sich daher für eine Vielzahl von Solardachmontagesystemen.

Marke:

SIC SOLAR

Artikelnr.:

SIC-SP

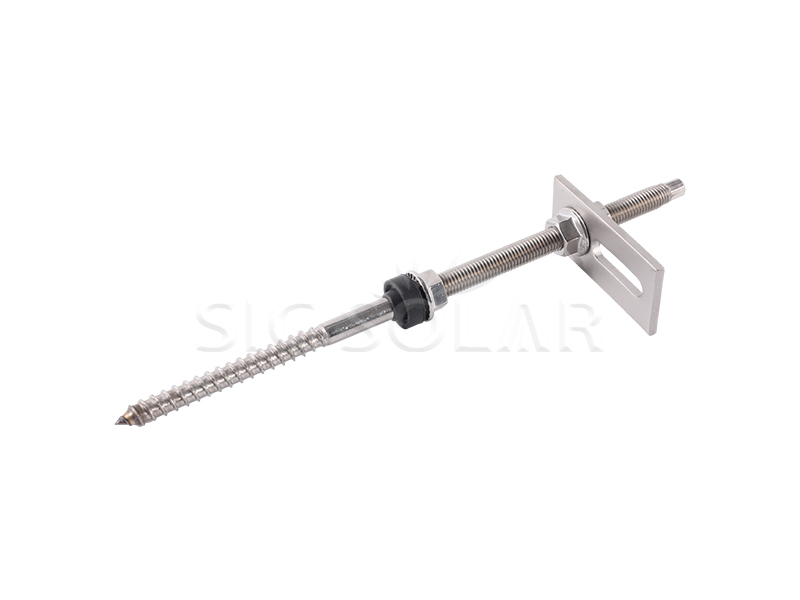

Hanger Bolts

Technische Details Installationsanleitung Paket Advantage

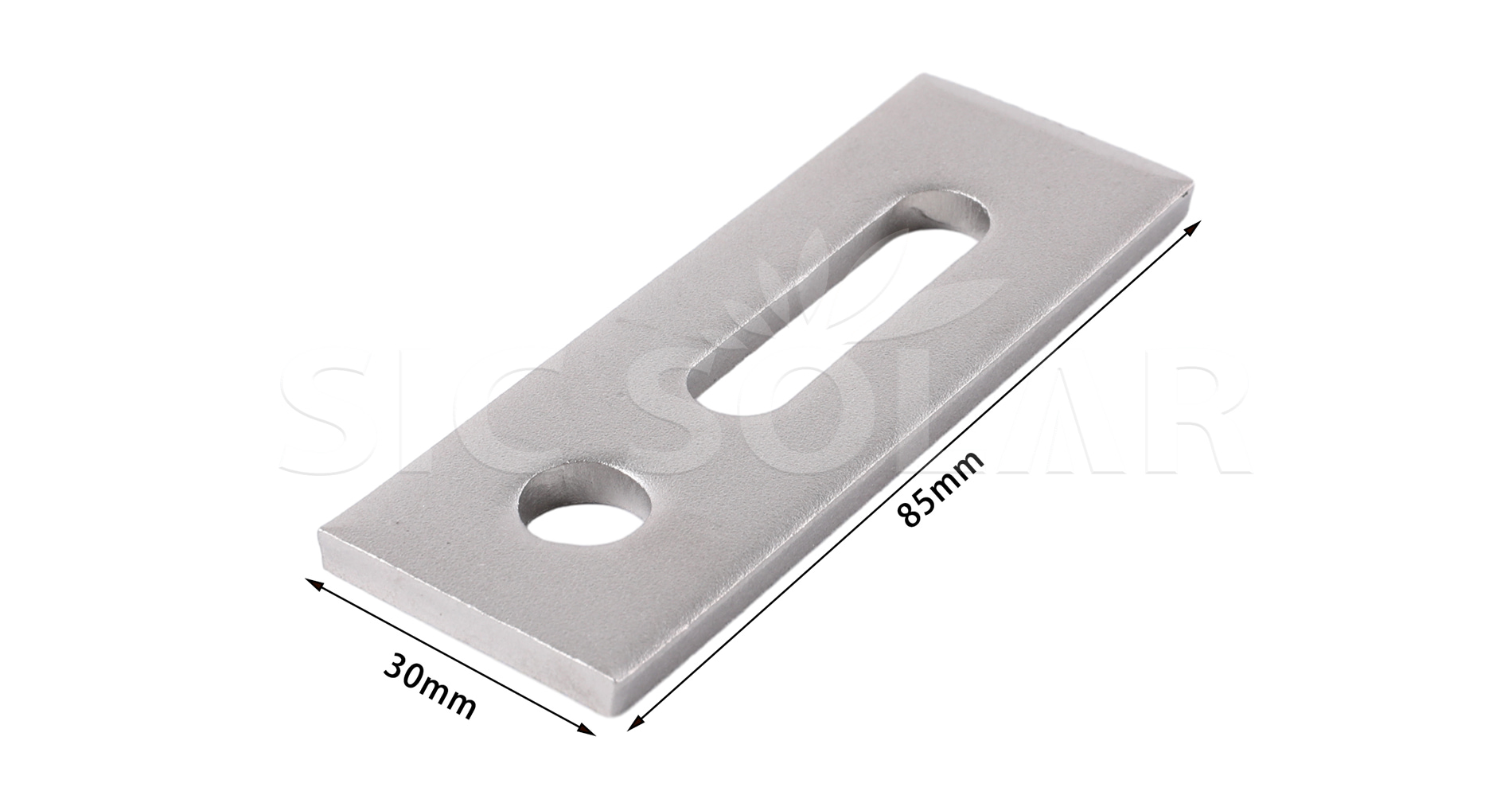

Solar Adapter Plate Dimensions

Installationsort	Aufhängebolzen
Windlast	<60 m/s
Schneelast	<1,4 kN/m²
Material	SUS304
Farbe	Natürlich oder individuell gestaltet
Korrosionsschutz	Edelstahl
Garantie	10 Jahre und 25 Jahre Dienstzeit

1️⃣ Position markieren: Bestimmen und markieren Sie die genaue Position auf dem Dach, an der Sie die Adapterplatte montieren möchten.

2️⃣ Adapterplatte anbringen: Bohren Sie gegebenenfalls Löcher in die Dachfläche und befestigen Sie die Adapterplatte mit geeigneten Dübeln oder Holzschrauben. Tragen Sie gegebenenfalls Dichtmittel zur Abdichtung auf.

3️⃣ Montagekomponenten anbringen: Befestigen Sie die L-förmigen Halterungen, Schienen oder andere Konstruktionen mithilfe der vorgebohrten Löcher an der Adapterplatte.

4️⃣ Festziehen und prüfen: Alle Bauteile mit Schrauben oder Bolzen sicher befestigen. Die Ausrichtung prüfen, um sicherzustellen, dass der Sockel sicher und wasserdicht ist.
