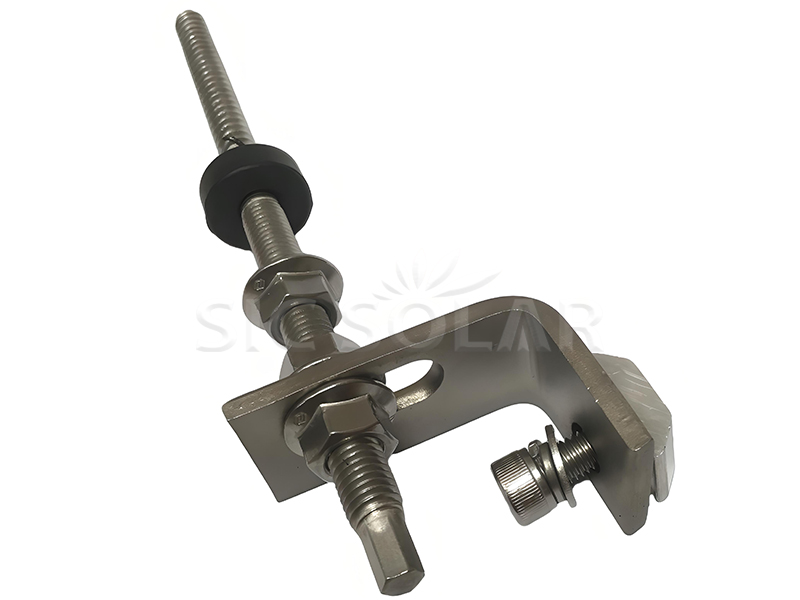

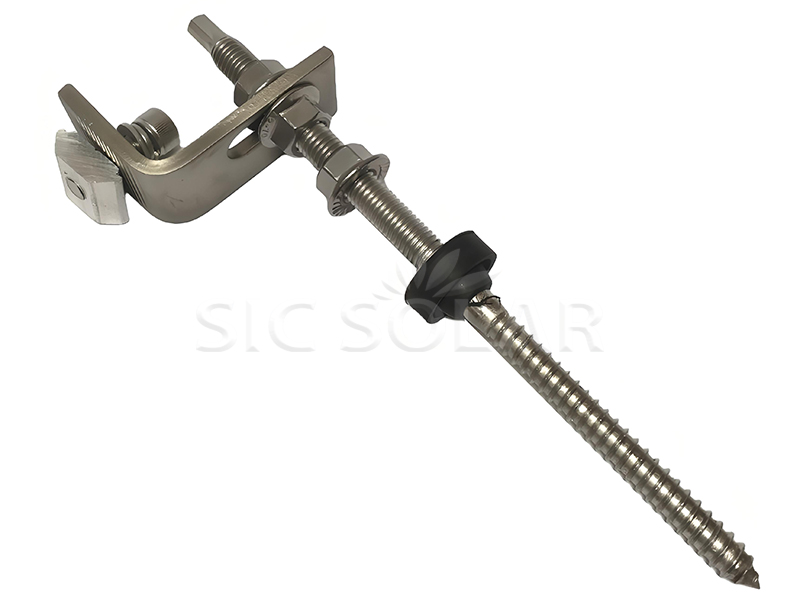

Solar-Aufhängebolzen für Holzbalken mit L-förmigen Edelstahlfüßen

Solar-Aufhängebolzen für Holzbalken mit L-förmigen Edelstahlfüßen sind robuste und langlebige Bauteile, die bei der Installation von Solarmodulen zur Befestigung an Holzbalken oder -konstruktionen eingesetzt werden. Sie gewährleisten einen festen Verankerungspunkt und somit die Stabilität und Langlebigkeit des Solarmontagesystems.

Marke:

SIC SOLAR

Artikelnr.:

SIC-HB-SL

Roof

Technische Details Installationsanleitung Paket Advantage FAQ

Installationsort	Dach
Windlast	<60 m/s
Schneelast	<1,4 kN/m²
Material	Aluminium 6005-T5 & Edelstahl 304
Farbe	Natürlich oder individuell gestaltet
Korrosionsschutz	Eloxiertes Aluminium und Edelstahl
Garantie	10 Jahre und 25 Jahre Dienstzeit

1️⃣ Montageorte markieren

Identifizieren und markieren Sie die Sparrenpositionen unter der Dachdeckung (Schindeln, Schindeln usw.).
Halten Sie die richtigen Abstände entsprechend der Solaranlagenanordnung und den örtlichen Wind-/Schneelastanforderungen ein.

2️⃣ Pilotlöcher bohren

Bohren Sie an den markierten Stellen Löcher in die Holzbalken vor.
Verwenden Sie einen Bohrer, dessen Durchmesser dem Durchmesser des Gewindes der Aufhängeschraube entspricht.

3️⃣ Montieren Sie die Aufhängeschraube.

Verwenden Sie ein Elektrowerkzeug mit Sechskantadapter, um die Aufhängebolzen in die vorgebohrten Löcher einzudrehen.
Stellen Sie sicher, dass sie vollständig eingebettet und vertikal ausgerichtet sind.

4️⃣ Bringen Sie den L-Fuß an.

Schieben Sie die L-förmigen Edelstahlbeine über die freiliegenden M10-Gewinde der Aufhängebolzen.
Die Höhe nach Bedarf anpassen und mit Unterlegscheiben und Muttern sichern.

5️⃣ Montieren Sie die Schienen.

Befestigen Sie die Solarschienen mit den Schienenbolzen und -muttern an den oberen Aussparungen der L-Beine.
Überprüfen Sie die Ausrichtung und ziehen Sie alle Befestigungselemente mit dem empfohlenen Drehmoment fest.

Solar bracket package

Vorteile wie folgt:

☆ Starke Verbindung - Der Hängebolzen wird direkt an der Stahlpfette befestigt.

☆ Hohe Langlebigkeit – Hochwertiger Edelstahl 304 garantiert 10 Jahre Garantie und 25 Jahre Lebensdauer.

☆ EPDM-Kautschuk kann eine wirksame Abdichtung bieten.

☆ Vormontierte Komponenten – dadurch werden die Arbeitskosten bei der Installation erheblich reduziert.

Zugehöriges Zertifikat

Festigkeitsanalysebericht – Die Befestigungen werden auf die Einhaltung Ihrer Zielfestigkeit geprüft, z. B. hinsichtlich Windgeschwindigkeit und Schneelast. Aluminium-Qualitätszertifikat – Zusammensetzungsliste AL6005-T5

Frage 1: Kann ich eine Musterbestellung aufgeben?

Ja, es gibt keine Mindestbestellmenge, eine Musterbestellung ist ausreichend.

Frage 2: Verfügen Sie über Lagerkapazitäten in der EU?

Leider verfügen wir derzeit über kein Lager in der EU, unsere Waren werden direkt aus China versandt.
