Verstellbare PV-Montagestruktur Dachziegelhaken

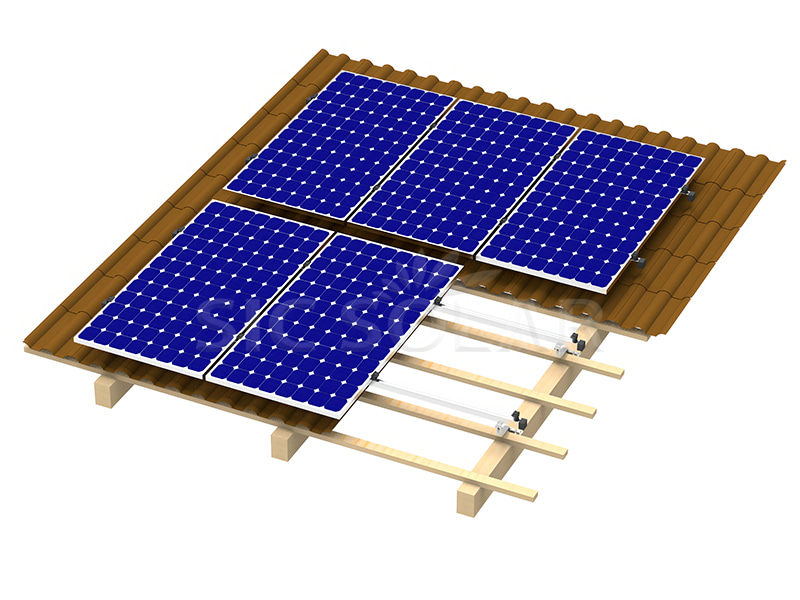

Verstellbare PV-Montagestruktur mit Dachziegelhaken montiert Solarmodule auf Ziegeldächern, ohne die Ziegel zu beschädigen. Die verstellbaren PV-Montagestruktur mit Dachziegelhaken ist für verschiedene Ziegelstärken und Dachkonstruktionen geeignet und bietet eine zuverlässige und langlebige Platzierung von Solarmodulen.

Marke:

SIC SOLAR

Artikelnr.:

SIC-TTH11

Tile Roof

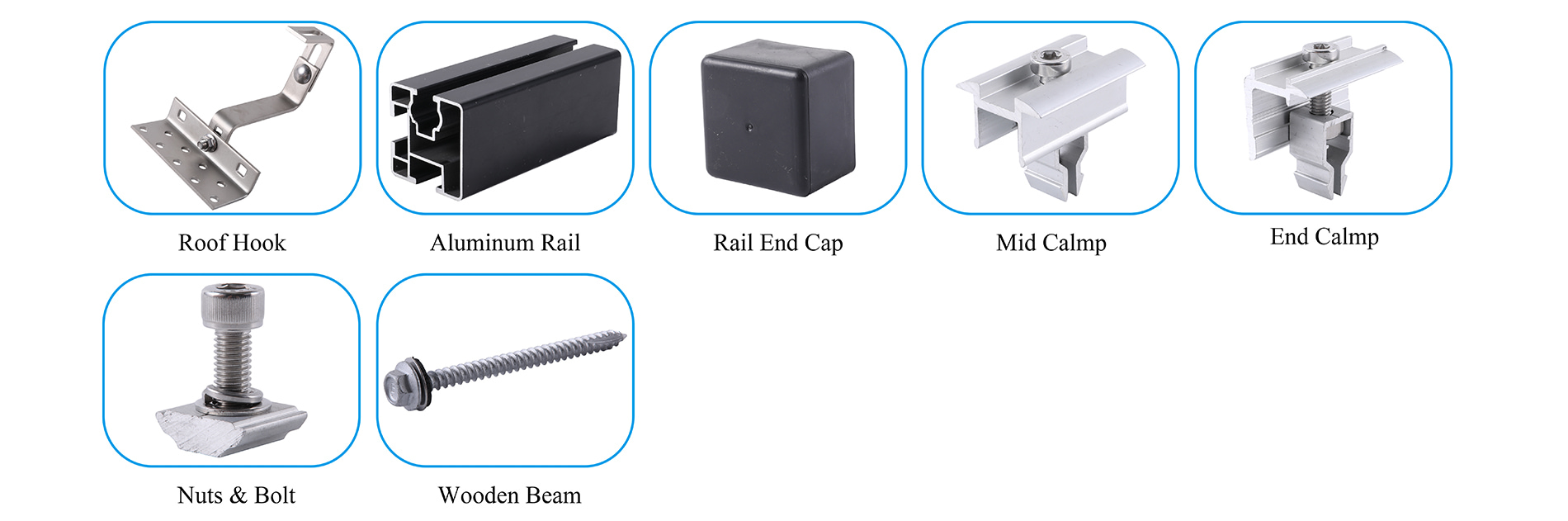

Komponenten Technische Details Installationsanleitung Paket Advantage FAQ

Klicken Sie hier, um mehr zu erfahren Ziegeldach

Installationsort	Dach
Windlast	<60 m/s
Schneelast	<1,4 kN/m²
Material	Aluminium 6005-T5 & Edelstahl 304
Farbe	Natürlich oder individuell gestaltet
Korrosionsschutz	Eloxiertes Aluminium und Edelstahl
Garantie	10 Jahre und 25 Jahre Dienstzeit

1️⃣ Bestimmen Sie die Position der Dachsparren. Diese dienen als Stütze für die Montage.

2️⃣ Die Dachziegel anheben, um Zugang zu den Dachsparren und den Kontaktziegeln zu erhalten.

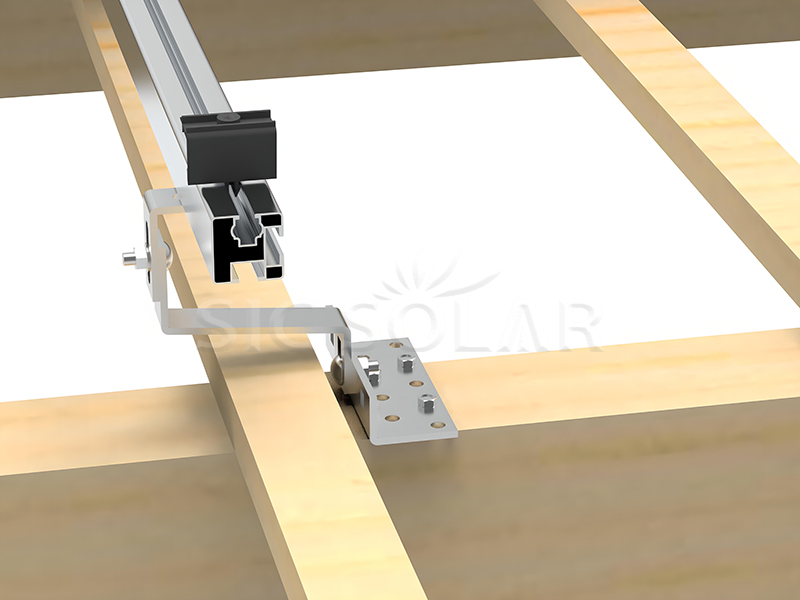

3️⃣ Verwenden Sie Edelstahlschrauben, um die Haken an den Dachsparren zu befestigen.

4️⃣ Legen Sie die Dachziegel wieder auf das Dach und überprüfen Sie, ob sie waagerecht sind.

5️⃣ Montage der Schienen: Befestigen Sie die Montageschienen für die Solaranlage mit T-Schrauben oder Sechskantschrauben an den Haken.

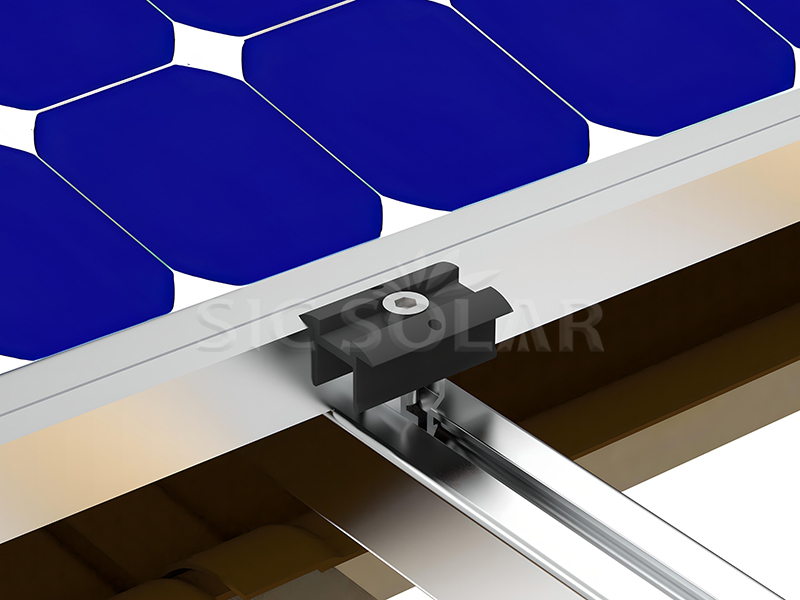

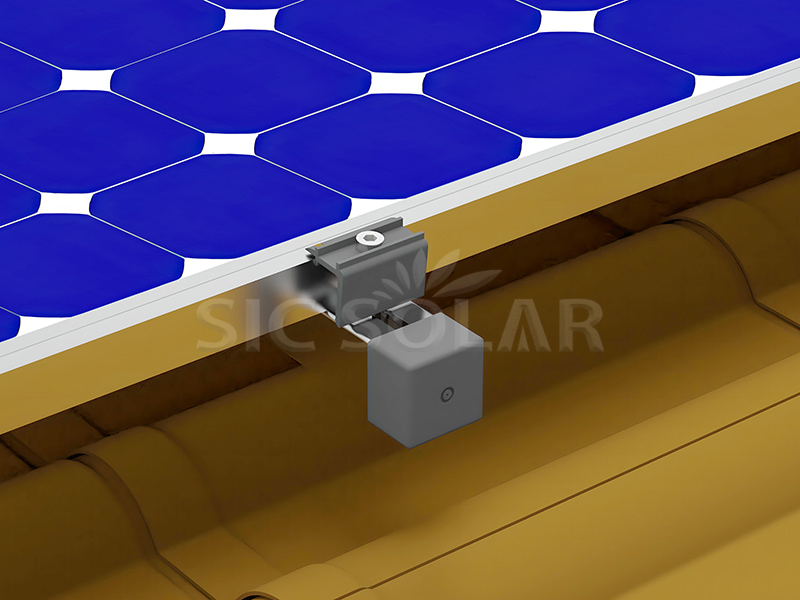

6️⃣ Solarpaneele anbringen: Befestigen Sie die Solarpaneele mit Mittel- und Endklemmen an den Schienen.

7️⃣ Inspektion: Überprüfen Sie die Verbindungen, die Ausrichtung und die Stabilität, um eine sichere Installation zu gewährleisten.

Solar bracket package

☆ Verstellbar: Das Design ermöglicht die exakte Einstellung von Höhe und Position für unterschiedliche Fliesenprofile.

☆ Robuste Konstruktion: Gewährleistet zuverlässigen Halt für Solarmodule.

☆ Langlebig: Konstruktion aus Edelstahl zur Korrosionsbeständigkeit.

☆ Vereinfachte Montage: Die Komponenten sind zur einfacheren Einrichtung vormontiert.

☆ Kompatibel: Geeignet für flache, gebogene und römische Dachziegel.

Zugehöriges Zertifikat

CE-Zertifikat, SGS-Zertifikat und ICS-Zertifikat.

Frage 1. Aus welchem Material bestehen die Haken für Solardächer?

Es handelt sich um Edelstahl 304, der in Europa als A2 oder Edelstahl 1.4301 bezeichnet wird.

Q2. Welche Dicke haben Ihre Dachziegelhaken?

Wie üblich beträgt die Dicke der Bodenplatte der Haken 4/5 mm und die Dicke des Arms 5/6 mm.

Selbstverständlich können auch andere Stärken oder Spezifikationen individuell angepasst werden.

Q3. Welche Oberflächenbehandlung haben Ihre A2-Dachhaken?

Sandgestrahlt, nicht sandgestrahlt und passiviert sind die Optionen.

Frage 4: Sind diese Haken vor dem Versand vormontiert?

Ja, alle Solardachhaken werden vor dem Versand vormontiert.

Frage 5. Sind Holzschrauben und Muttern enthalten? ?

Ja.

Frage 6. Können die Solarhaken individuell angepasst werden? ?

Ja.
