Haken für Solarpanel auf einfachen Ziegeldächern

Der Haken für einfache Ziegeldächer zur Befestigung von Solarmodulen ist ein spezielles Zubehörteil unter den Montagezubehörteilen für Photovoltaikanlagen, dessen Hauptfunktion darin besteht, die Solarmodule fest auf dem einfachen Ziegeldach zu halten.

Marke:

SIC SOLAR

Artikelnr.:

SIC-TH-17

Xiamen port

Komponenten Technische Details Installationsanleitung Paket Advantage

Klicken Sie hier, um mehr zu erfahren

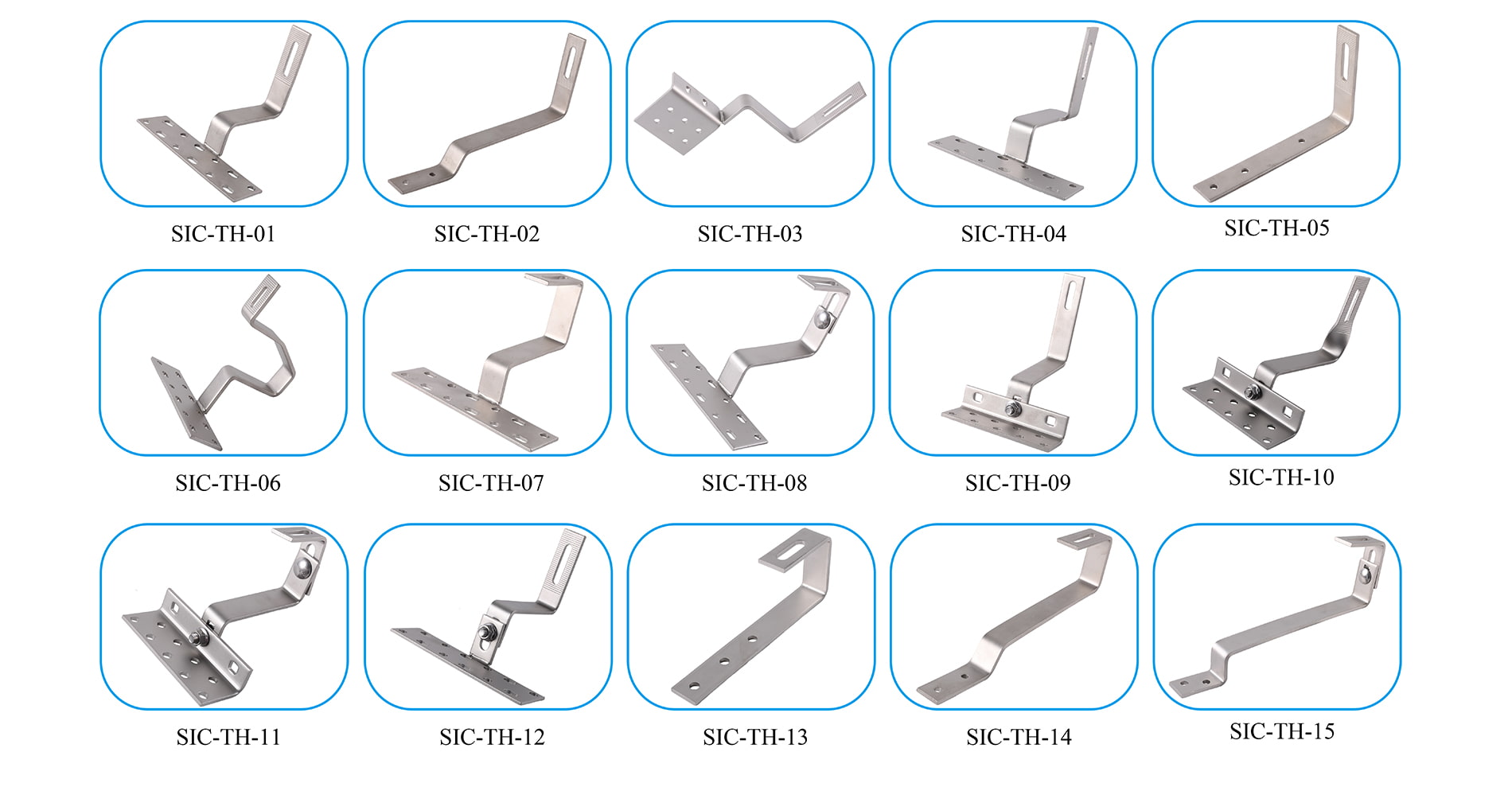

Roof Tile Hook

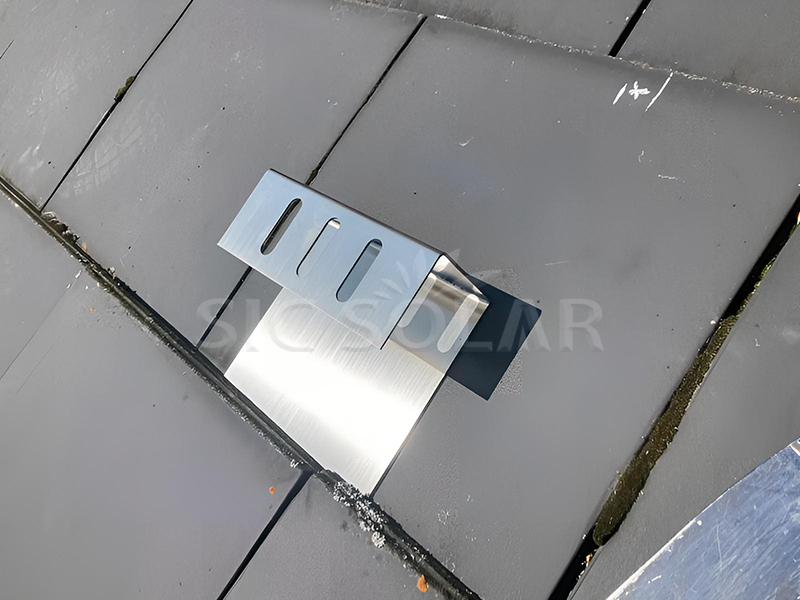

Plain Roof Tile

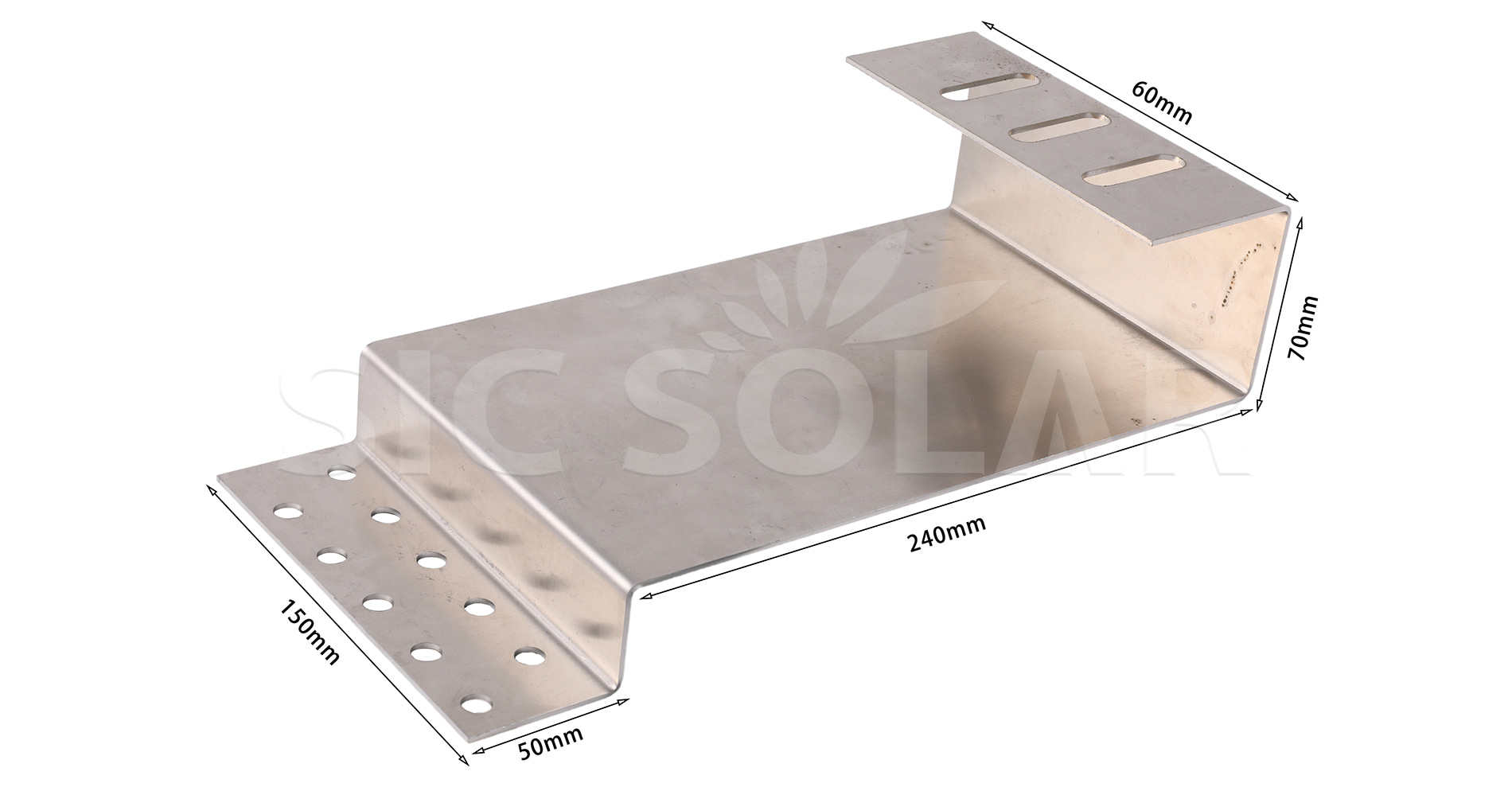

Name	Haken für Solarpanel auf einfachen Ziegeldächern
Installationsort	Flachdachziegel
Hakenstärke	2 mm
Hakenbreite	150 mm
Hakenhöhe	103 mm
Höhe unterhalb der Klammer	33 mm
Material	Edelstahl A2 (1.4301)
Anwendung	Für 24 mm + 30 mm Holzlatten

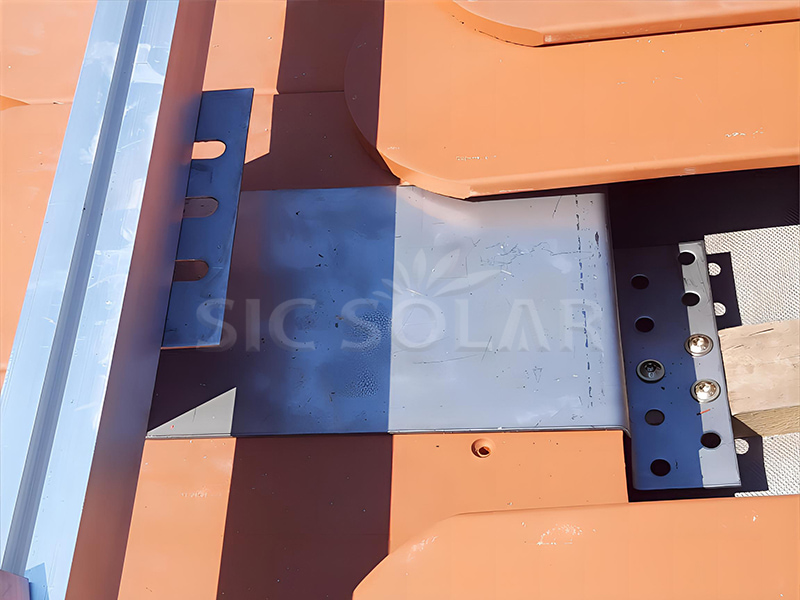

1️⃣ Schindeln anheben – Heben oder entfernen Sie vorsichtig die regulären Schindeln, um die Dachsparren freizulegen.

2️⃣ Haken positionieren – Die Dachhaken müssen fest an den Dachsparren ausgerichtet werden, um eine stabile Unterstützung zu gewährleisten.

3️⃣ Haken sichern – Mit Edelstahlschrauben festziehen.

4️⃣ Dachschindeln ersetzen – Die Dachschindeln ordnungsgemäß wieder an den Haken anbringen.

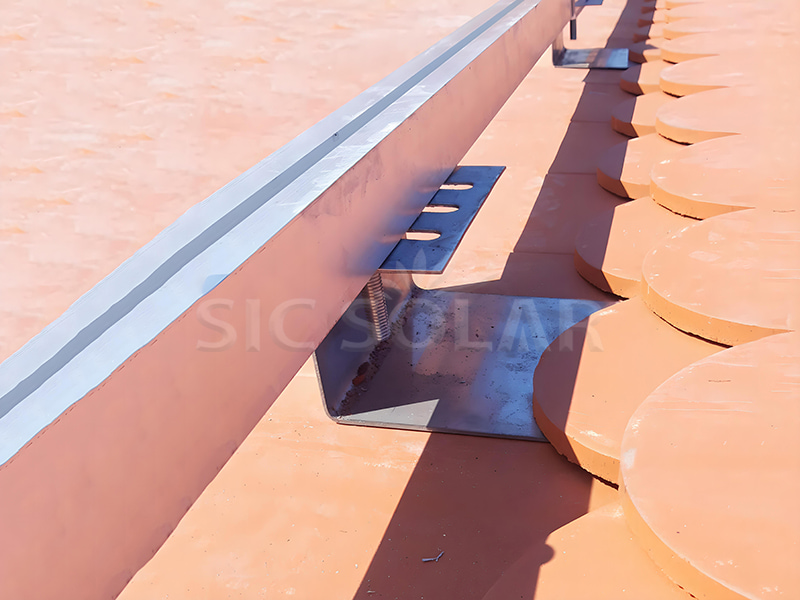

5️⃣ Schienen montieren – Die Solarmontageschienen verschrauben.

6️⃣ Paneele montieren – Befestigen Sie die Solarpaneele mit den Mittel- und Endklemmen.

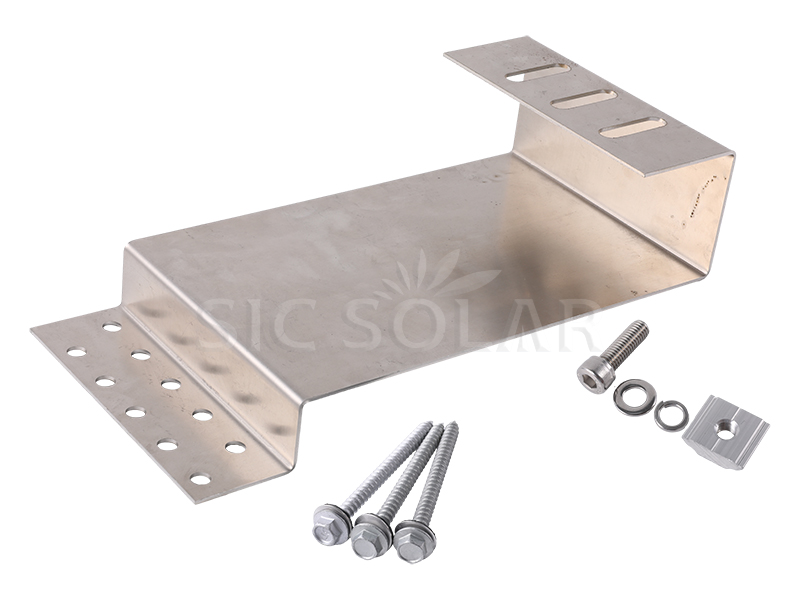

Solar bracket package

☆ Hohe Festigkeit: Die Breite von 150 mm erhöht die Festigkeit des Hakens.

☆ Einfache Montage: Die Schiene wird mit M10 T-Schrauben direkt am Haken befestigt.

☆ Robust und stabil: Gewährleistet zuverlässigen Halt für Solarpaneele auf Standard-Dachziegeln.

☆ Hohe Langlebigkeit: Hergestellt aus hochwertigem Edelstahl 304, mit 10 Jahren Garantie und einer Lebensdauer von 25 Jahren.

☆ Einfache Installation: Dank des verstellbaren Designs ist eine schnelle und präzise Installation möglich.

☆ Dachschutz: Dachziegel müssen bei der Installation weder beschädigt noch entfernt werden.
