MC4 Solarkabel

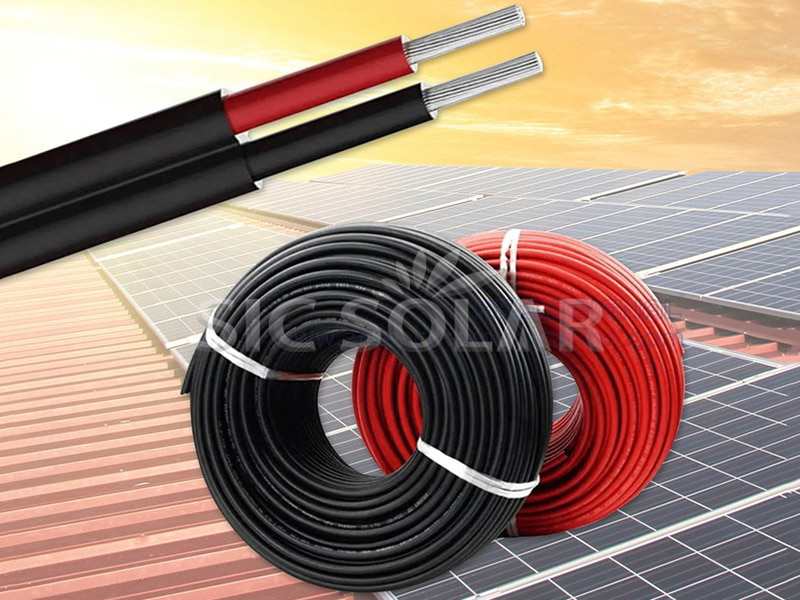

MC4-Solarkabel kombinieren hochwertige Solarkabel mit vormontierten MC4-Steckverbindern und bieten so eine schnelle, zuverlässige und wetterfeste Verbindung für Photovoltaikanlagen.

Marke:

SIC SOLAR

Artikelnr.:

SIC-SCM

Solar Panel

Projekt Technische Details Installationsanleitung Paket

solar cable mc4

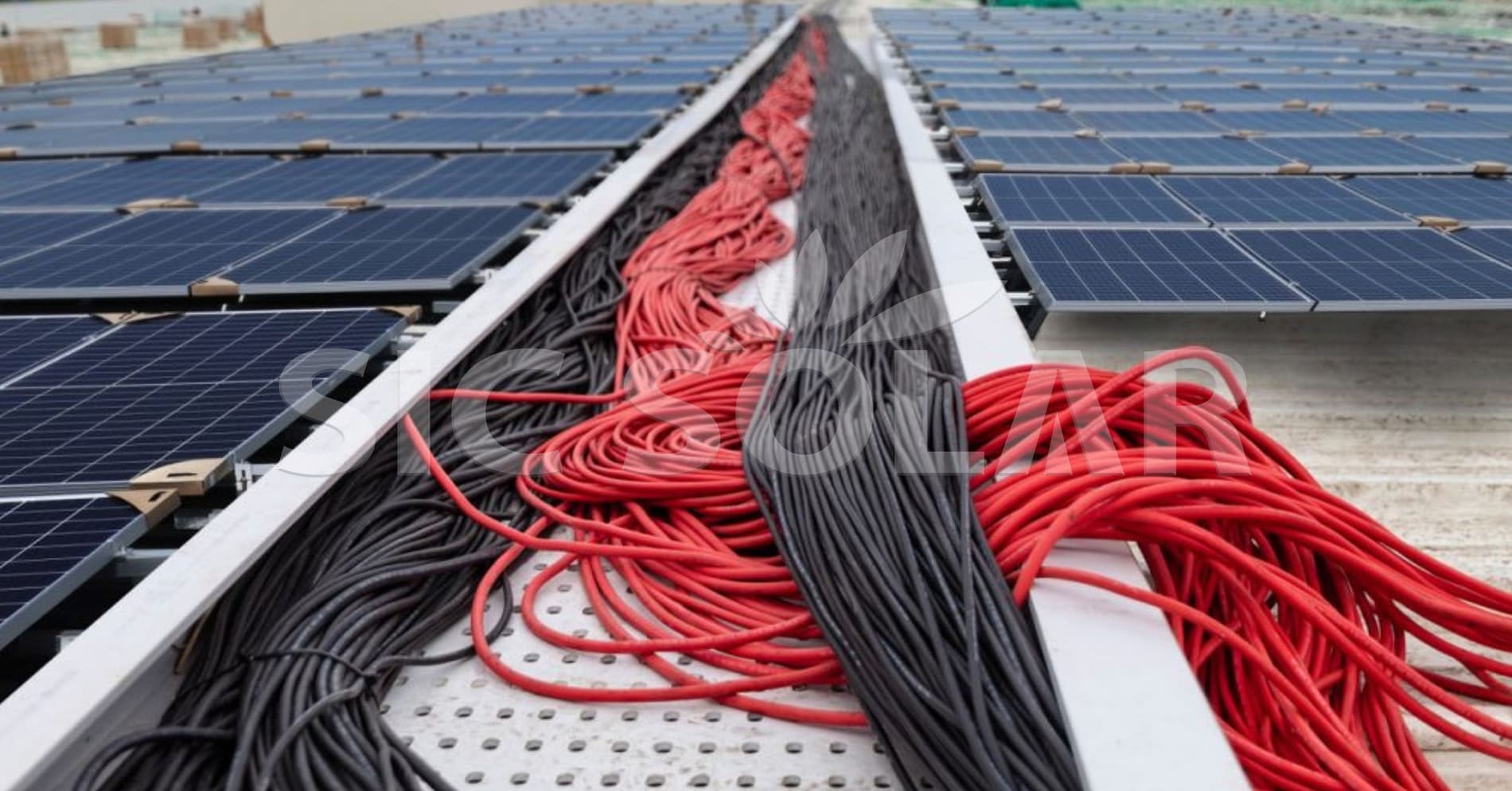

Installationsort	Solarpanel

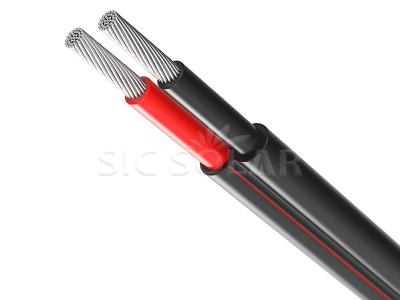

Kern	Einzelkern, Doppelkern
Isolierung	XLPE,2PFG 1169, Doppelwandige Isolierung, elektronenstrahlvernetzt
Widerstehen	UV-Beständigkeit, Abriebfestigkeit, Wasser, Ozon, Flüssigkeiten, Salz, allgemeine Witterungsbeständigkeit
Querschnitt	1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm²

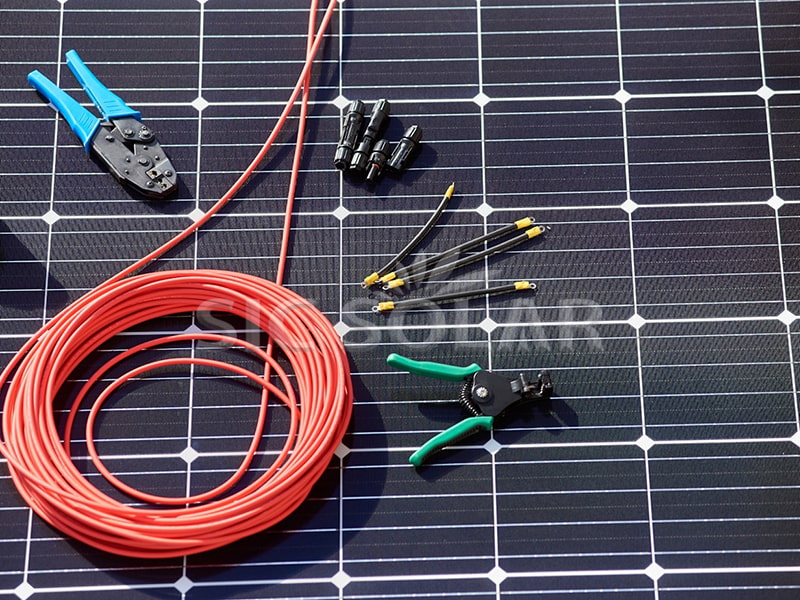

1️⃣ Drähte abisolieren

Verwenden Sie eine Abisolierzange, um etwa 6-7 mm der Isolierung vom Kabelende abzulösen.

2️⃣ Verpressen der Klemmen

Stecken Sie die abisolierten Drähte in die Metallkontaktstifte.

Verwenden Sie die Crimpzange, um die Klemmen fest auf die Drähte zu crimpen und so eine sichere Verbindung zu gewährleisten.

3️⃣ Zusammenbau der Steckverbinder

Stecken Sie den Crimpanschluss in das Steckergehäuse, bis er einrastet.

Stellen Sie sicher, dass das Terminal vollständig im Gehäuse eingerastet und verriegelt ist.

4️⃣ Die Steckverbinder abdichten

Setzen Sie die Überwurfmutter über das Kabel und ziehen Sie sie am Steckergehäuse fest.

Ziehen Sie die Mutter fest, um eine wetterfeste Abdichtung zu gewährleisten und die Schutzart IP67 des Steckers aufrechtzuerhalten.

5️⃣ Anschluss des Panels

Richten Sie die Stecker und Buchsen aus und drücken Sie sie zusammen, bis sie einrasten. Dies signalisiert eine sichere Verbindung.

Zum Trennen der Steckverbinder verwenden Sie das Entriegelungswerkzeug MC4, um den Verriegelungsmechanismus sicher zu lösen.
