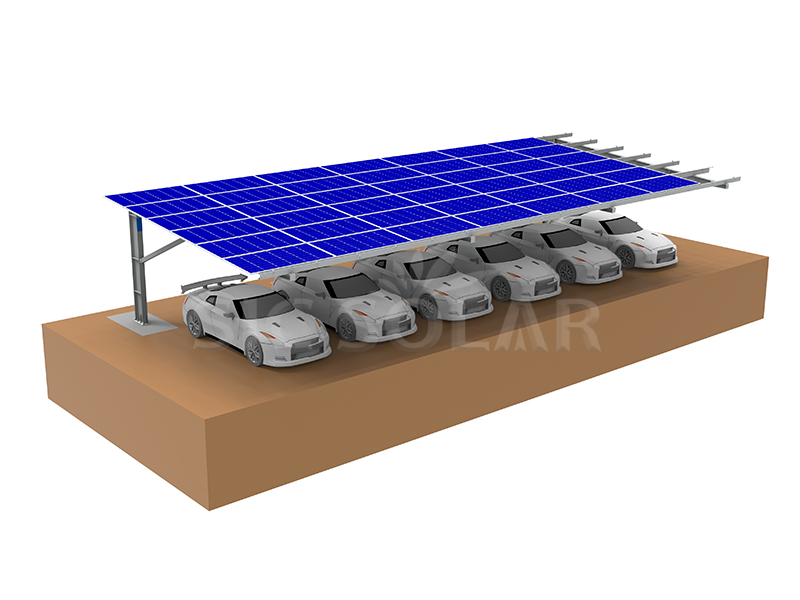

Carport-Montagesystem aus Kohlenstoffstahl, PV-Parkstruktur, Solaranlage

Das Carport-Montagesystem aus Kohlenstoffstahl für die PV-Parkstruktur ist ein robustes System, das eine hochfeste Stahlkonstruktion für die Installation von Solarmodulen nutzt und gleichzeitig Schutz für Fahrzeuge bietet.

Marke:

SIC SOLAR

Artikelnr.:

SIC-SC2

Ground or Openfiled

Technische Details Installationsanleitung Paket Advantage

Carport-Montage

Produktname	Carport-Montagesystem aus Kohlenstoffstahl, PV-Parkstruktur, Solaranlage
Installationsort	Boden
Windlast	<60 m/s
Schneelast	<1,4 kN/m²
Material	Kohlenstoffstahl
Farbe	Natürlich oder individuell gestaltet
Korrosionsschutz	Kohlenstoffstahl
Garantie	10 Jahre und 25 Jahre Dienstzeit

1️⃣ Standortanalyse und Planung

Parkplatzlayout, Bodenpressung und Durchfahrtshöhe prüfen; ein- oder zweiarmige Konstruktionsoptionen ermitteln.

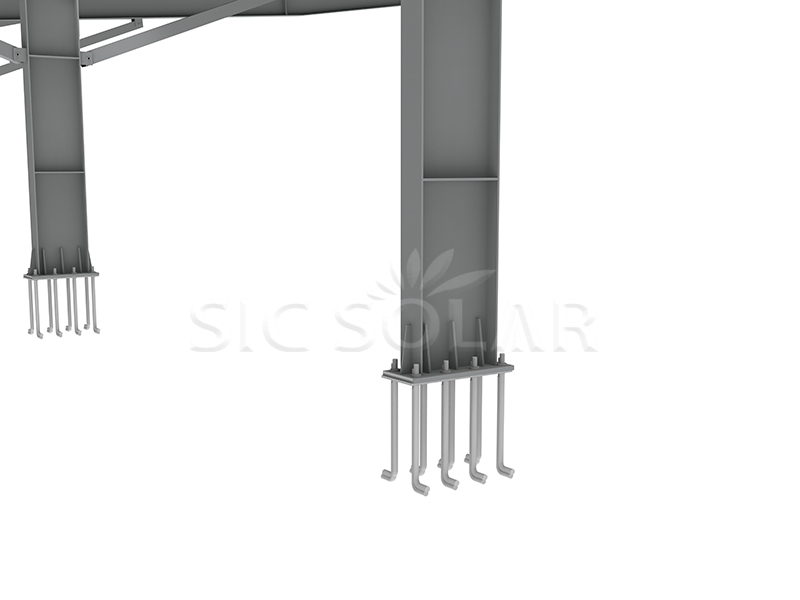

2️⃣ Fundamentinstallation

Die Ankerschrauben oder Betonpfeiler sind gemäß den technischen Spezifikationen zu montieren; die Vertikalität muss innerhalb von ±10 mm gewährleistet sein.

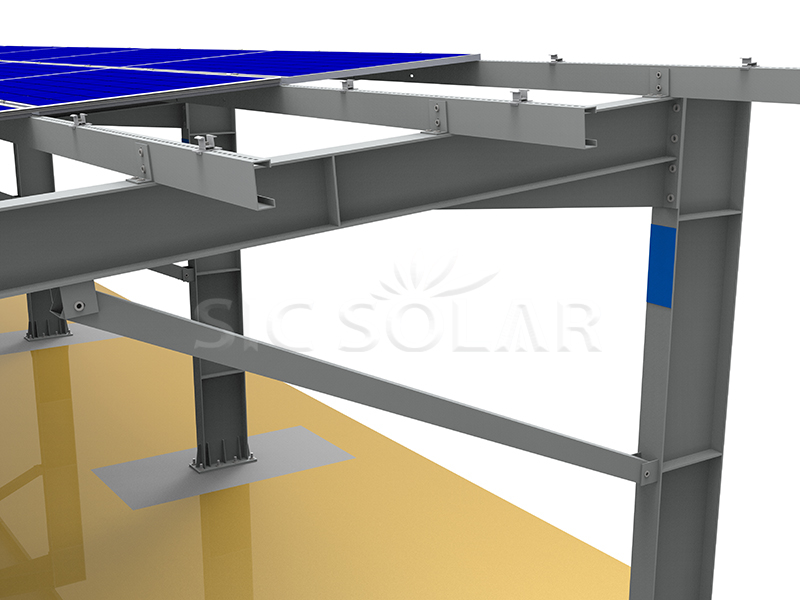

3️⃣ Rahmenmontage

Stützarme und Halterungen aufstellen; Träger/Pfetten verschrauben, zunächst lose fixieren, um die Ausrichtung zu erleichtern.

4️⃣ Neigungshalterung und Schienenverbindung

Die Neigungshalterungen an den Stützarmen in den vorgesehenen Winkeln befestigen; die Schiene in die Halterungen schieben und die Befestigungselemente von Hand festziehen.

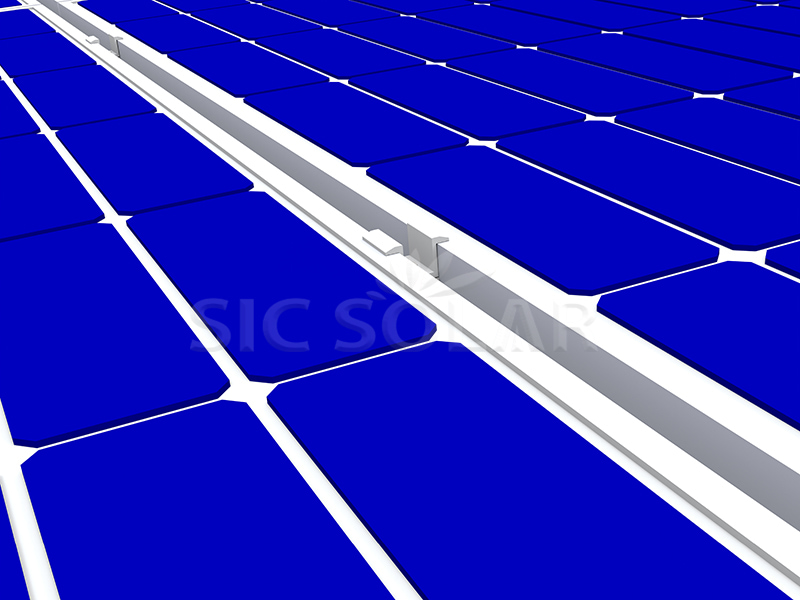

5️⃣ Modulinstallation

Das Modul auf die Schiene setzen, die Edelstahlklemmen einsetzen und mit einem kalibrierten Drehmomentschlüssel auf 15-20 Nm festziehen.

6️⃣ Erdung

Verbinden Sie Modulrahmen und Gleis mit dem Erdungssystem mithilfe der dafür vorgesehenen Anschlussklemmen; überprüfen Sie die Durchgängigkeit gemäß den örtlichen Spezifikationen.

7️⃣ Endabnahme

Prüfen Sie das Anzugsmoment aller Schrauben, kontrollieren Sie die Beschichtung auf Beschädigungen und überprüfen Sie Neigungswinkel und Abstände.

Unsere Standardverpackung besteht aus Stahlpaletten für lange Aluminiumprofile, während kleine Aluminiumkomponenten in Kartons mit Sperrholzpaletten verpackt werden.

package for solar carport mount

Vorteile sind folgende:

☆ Der Solarcarport kann an Ihre Grundstücksgröße angepasst werden.

☆ Hohe Langlebigkeit – Bestes AL6005-T5 garantiert 10 Jahre Garantie und 25 Jahre Lebensdauer.

☆ Aluminiumprofile sind sehr leicht und einfach zu montieren. Außerdem sind sie korrosionsbeständig.

☆ Vormontierter Hauptrahmen – spart Ihnen erhebliche Arbeitskosten bei der Installation.

Zugehöriges Zertifikat

Festigkeitsanalysebericht – Die Befestigungen werden auf die Einhaltung Ihrer Zielfestigkeit geprüft, z. B. hinsichtlich Windgeschwindigkeit und Schneelast.
