Montagesystem für Solar-Aluminium-Carports

Das Solar-Carport-Montagesystem aus Aluminium ist eine dachartige Konstruktion, die Photovoltaikmodule über dem Parkplatz anbringt und so Schatten und Strom erzeugt, ohne dass umfangreiche Erdarbeiten erforderlich sind. Es eignet sich für verschiedene Einsatzbereiche, von privaten Einfahrten bis hin zu großen Gewerbeflächen, und ermöglicht die Integration von Ladestationen für Elektrofahrzeuge unter dem Dach.

Marke:

SIC SOLAR

Artikelnr.:

SIC-SC3-H

Ground or Openfiled

Komponenten Projekt Technische Details Installationsanleitung Paket Advantage

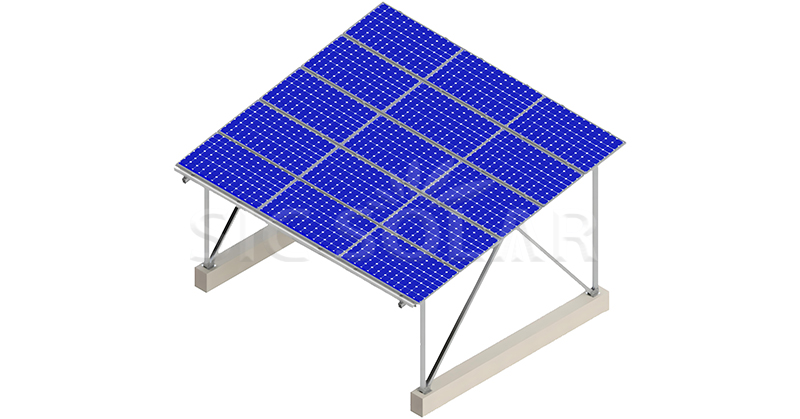

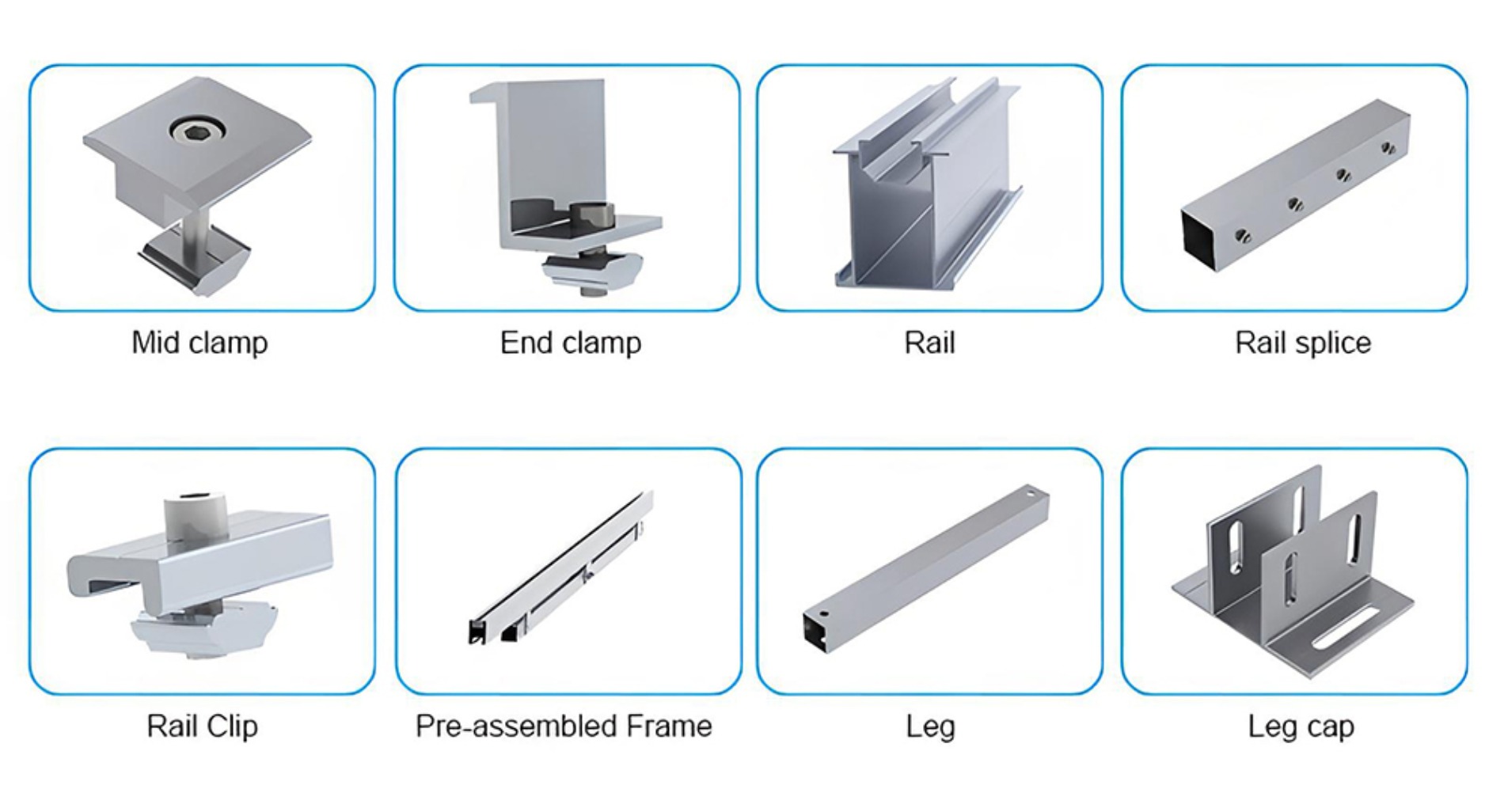

Solar carport components Solar carport structure

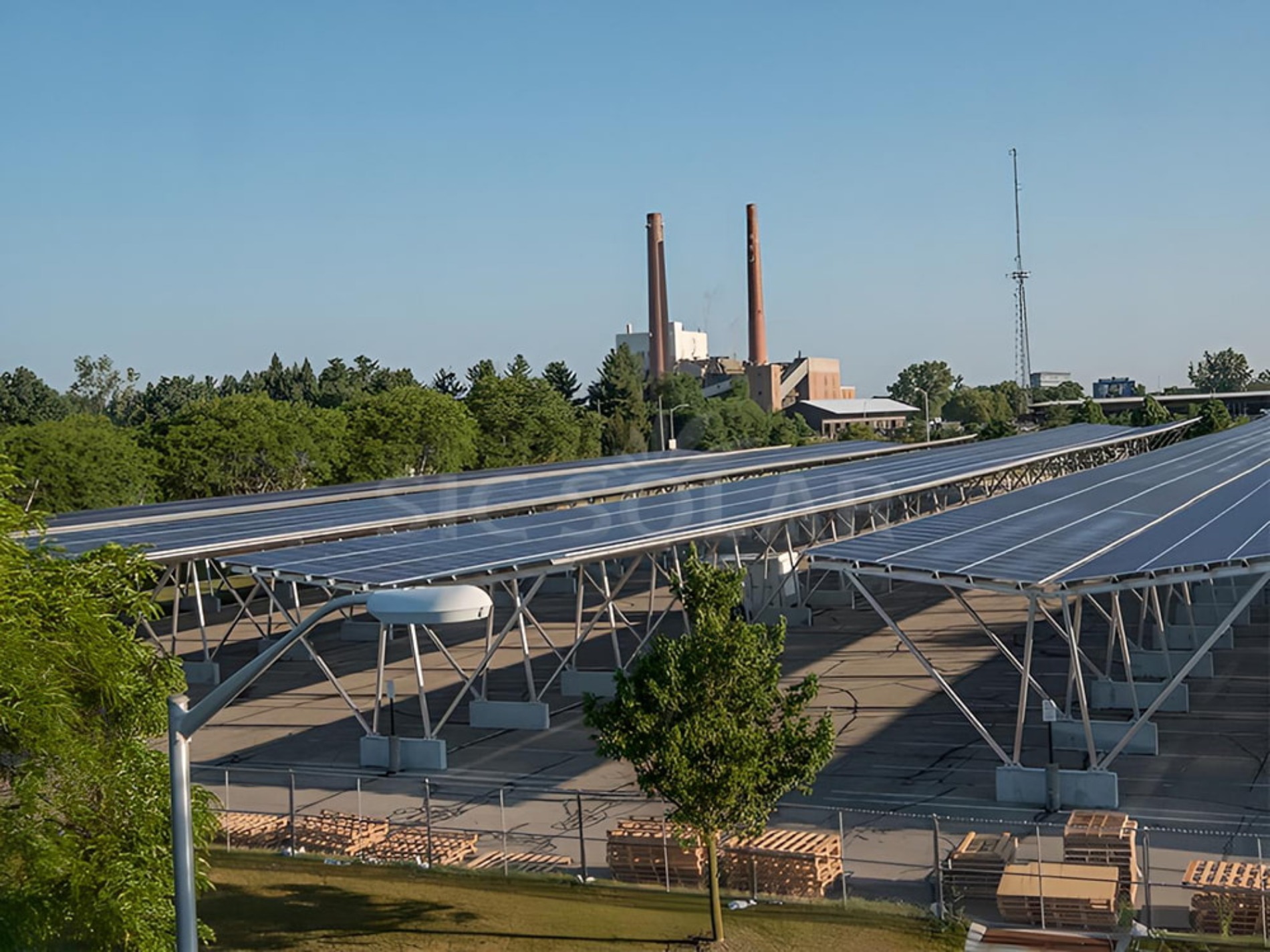

Solar carport power station

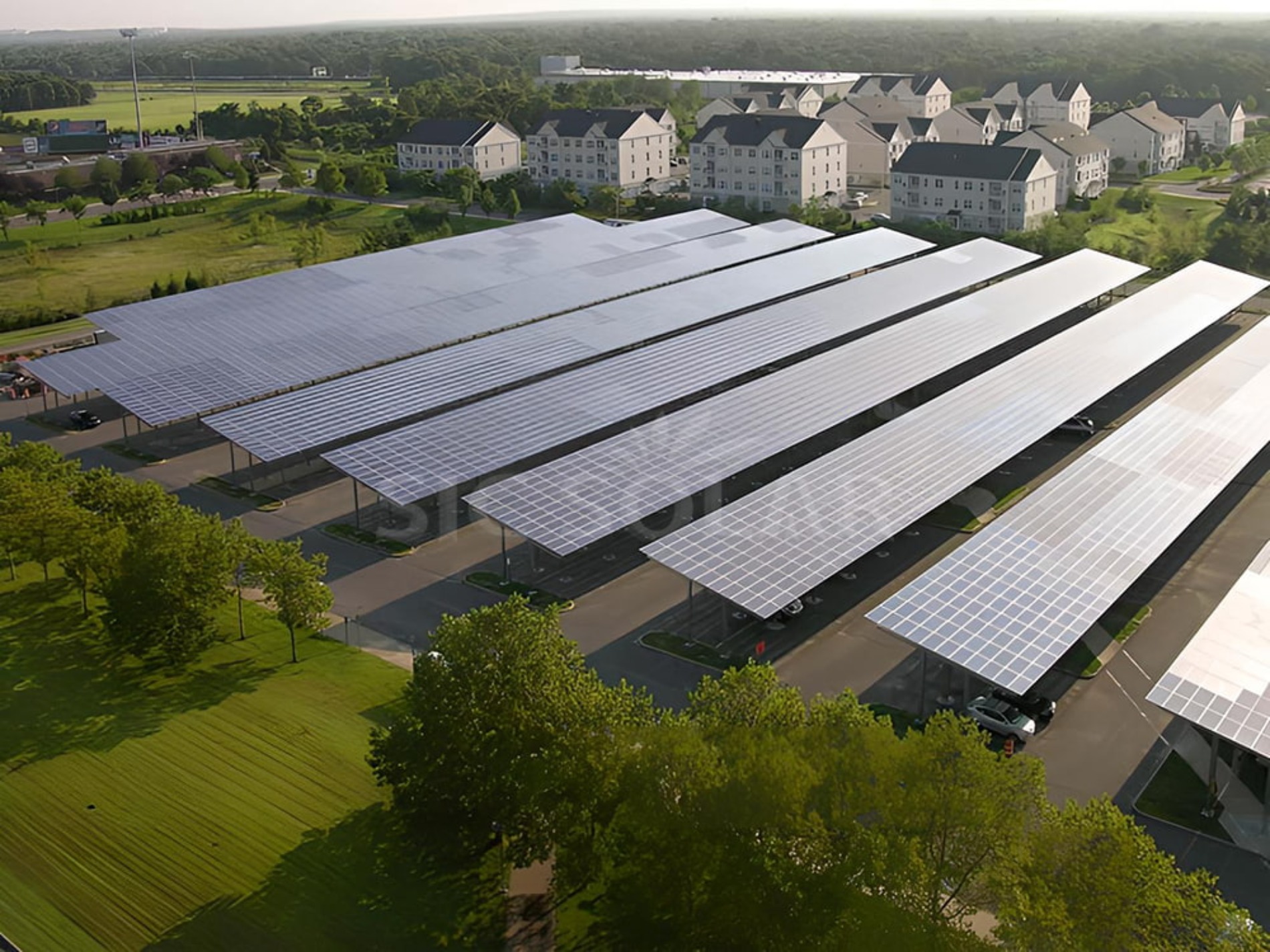

Solar carport project

Produktname	Montagesystem für Solar-Aluminium-Carports
Installationsort	Boden oder offenes Feld
Windlast	<60 m/s
Schneelast	<1,4 kN/m²
Material	Aluminium 6005-T5
Farbe	Natürlich oder individuell gestaltet
Korrosionsschutz	Eloxiertes Aluminium
Garantie	10 Jahre und 25 Jahre Dienstzeit

1️⃣ Standortuntersuchung und Planung

Geotechnische Beurteilung und Absteckung durchführen; Fundamenttyp (Schraubpfähle oder Betonpfeiler) anhand der Bodendaten auswählen.

2️⃣ Fundamentinstallation

Das Fundament ist in der vorgesehenen Tiefe zu errichten und die Vertikalität innerhalb von ±10 mm über die gesamte Stützreihe sicherzustellen.

3️⃣ Rahmenmontage

Die Säulen und Träger werden mithilfe der vorgebohrten Löcher verschraubt; die Bolzen bleiben für die endgültige Ausrichtung leer.

4️⃣ Neigungshalterung und Schienenverbindung

Die Neigungshalterung im vorgesehenen Winkel am Träger befestigen, dann die Schiene in die Halterung schieben und die Befestigungselemente von Hand festziehen.

5️⃣ Modulinstallation

Setzen Sie die Edelstahlklemme in die Schienennut ein, platzieren Sie das Modul und ziehen Sie die Schrauben mit einem kalibrierten Schraubenschlüssel auf 15-20 Nm fest.

6️⃣ Erdung und Potentialausgleich

Verbinden Sie den Modulrahmen und die Aluminiumschiene mithilfe der dafür vorgesehenen Erdungsklemmen mit dem Erdungssystem; überprüfen Sie die Durchgängigkeit gemäß den örtlichen Vorschriften.

7️⃣ Endabnahme und Inbetriebnahme

Alle Befestigungselemente mit dem richtigen Drehmoment anziehen, die Beschichtung auf Beschädigungen prüfen, die Neigungswinkel kontrollieren und die Bestandspläne anfertigen; regelmäßige Inspektionen einplanen.

Unsere Standardverpackung besteht aus Stahlpaletten für lange Aluminiumprofile, während kleine Aluminiumkomponenten in Kartons mit Sperrholzpaletten verpackt werden.

Solar bracket package

Vorteile sind folgende:

☆ Der Solarcarport kann an Ihre Grundstücksgröße angepasst werden.

☆ Hohe Langlebigkeit – Bestes AL6005-T5 garantiert 10 Jahre Garantie und 25 Jahre Lebensdauer.

☆ Aluminiumprofile sind sehr leicht und einfach zu montieren. Außerdem sind sie korrosionsbeständig.

☆ Vormontierter Hauptrahmen – spart Ihnen erhebliche Arbeitskosten bei der Installation.

Zugehöriges Zertifikat

Festigkeitsanalysebericht – Die Befestigungen werden auf die Einhaltung Ihrer Zielfestigkeit geprüft, z. B. hinsichtlich Windgeschwindigkeit und Schneelast.
