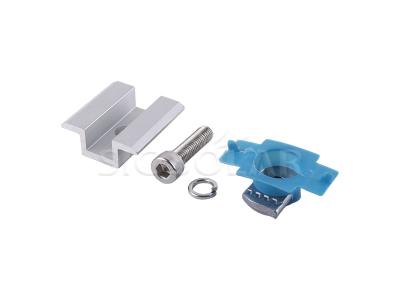

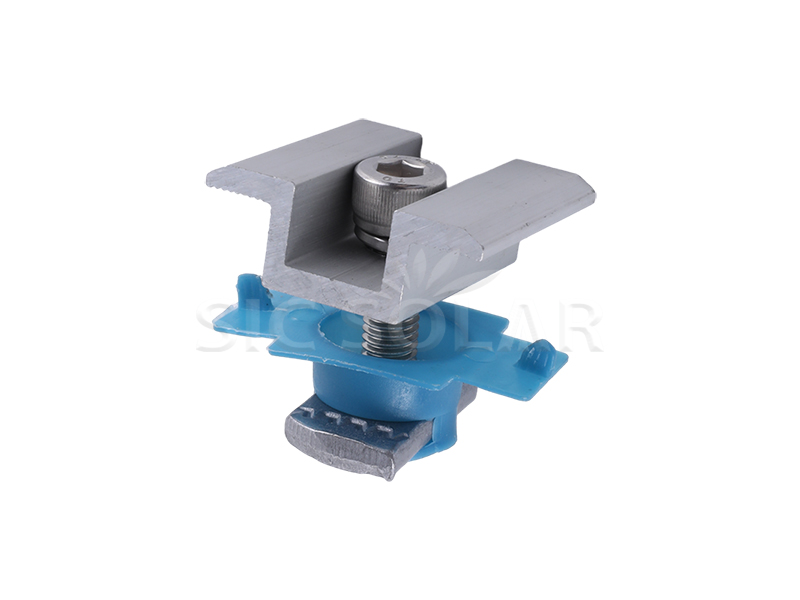

Mittelklemme für Solarmodul zur Befestigung an Stahl-C-Schiene

Die Solarmodul-Mittelklemme für Stahl-C-Schienen ist ein wichtiges Bauteil zur Befestigung von Solarmodulen an C-förmigen Stahl-Montageschienen. Sie gewährleistet die korrekte Ausrichtung und Stabilität benachbarter Module in einer Solaranlage. Diese Klemme ist speziell für die Verwendung mit Stahl-C-Schienen konzipiert und bietet eine zuverlässige und dauerhafte Verbindung sowohl in privaten als auch in gewerblichen Solaranlagen.

Marke:

SIC SOLAR

Artikelnr.:

SIC-IC-P

Xiamen, China

Komponenten Technische Details Installationsanleitung Paket Advantage FAQ

Klicken Sie hier, um mehr über Mittelklemmen zu erfahren.

Mid Clamp And End Clamp Size

Name	Mittelklemme für Solarpanel zur Befestigung an Stahl-C-Schiene
Material	AL 6005-T5
Oxidschicht	≥10µm
Garantie	25 Jahre
Anwendbare Paneelhöhe	30-40 mm
Bereich des Anzugsmoments für Schrauben	10-12 N*m
Wert des Auszugswiderstands	5 kN

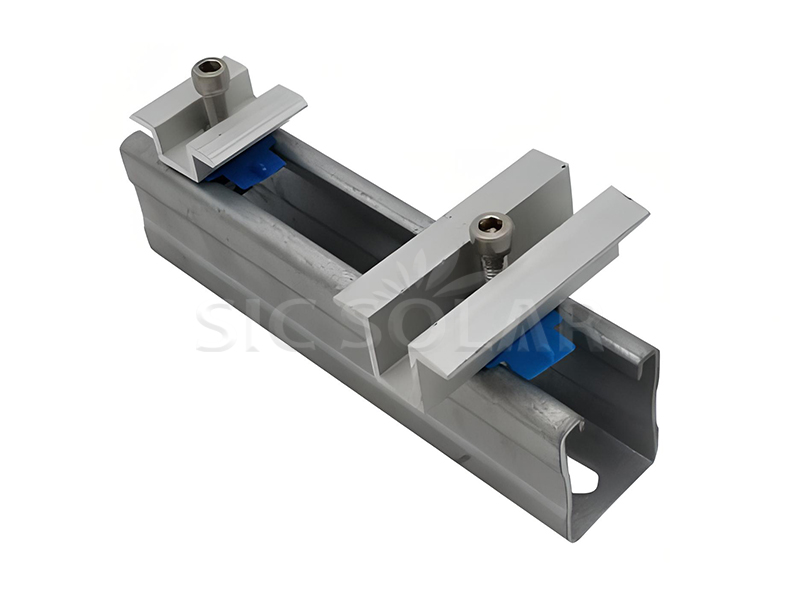

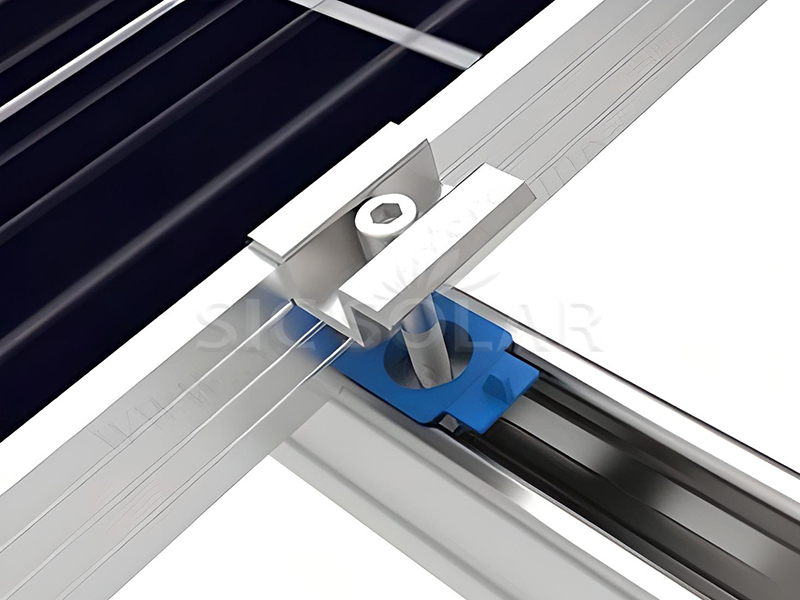

1️⃣ Mittlere Klemme einsetzen: Die mittlere Klemme zwischen zwei Solarzellen auf der Stahl-C-Schiene platzieren.

2️⃣ Modulrahmen ausrichten: Achten Sie darauf, dass die Rahmen auf beiden Seiten der Klemme gleichmäßig montiert sind.

3️⃣ Klemmschrauben festziehen: Verwenden Sie das entsprechende Drehmoment, um die Klemme sicher an der C-Schiene zu befestigen.

4️⃣ Wiederholen Sie diesen Schritt entlang der Reihe: Montieren Sie die mittlere Klemme zwischen allen benachbarten Modulen.

Solar bracket package

Vorteile sind folgende:

☆ Schnelle Installation — Muss nur fest in die Schiene gedrückt werden.

☆ Hohe Langlebigkeit – Bestes AL6005-T5 garantiert 10 Jahre Garantie und 25 Jahre Lebensdauer.

☆ Korrosionsschutz

Zugehöriges Zertifikat

Aluminium-Qualitätszertifikat – Zusammensetzungsliste AL6005-T5

SGS-Zertifikat für Schraubenmaterial – SUS304

Frage 1: Können die Schrauben auch schwarz gefertigt werden?

Ja.

Frage 2: Welchen Einstellbereich hat die Schnellspannvorrichtung für Mittel- und Endklemmung?

Wir haben zwei Ausführungen. Die eine ist 30-35 mm, die andere 30-40 mm.

Frage 3: Können die Klemmen individuell angepasst werden?

Ja.
