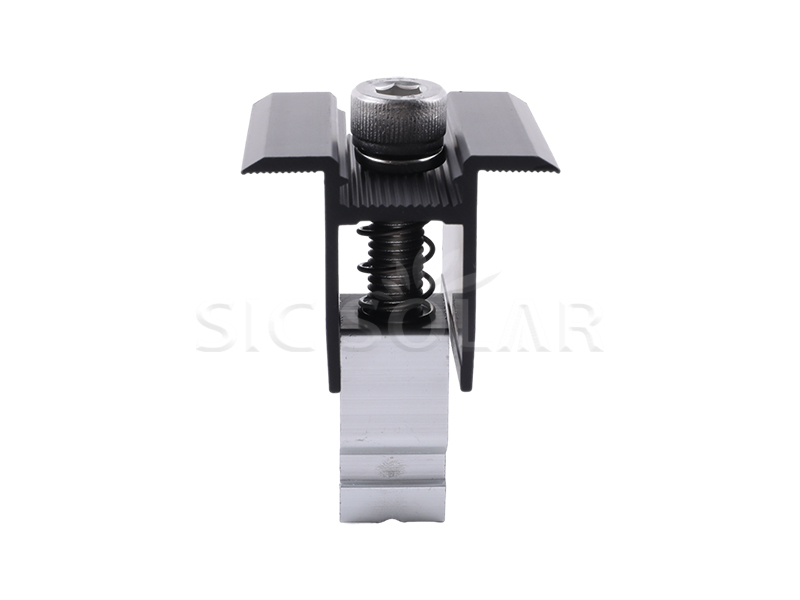

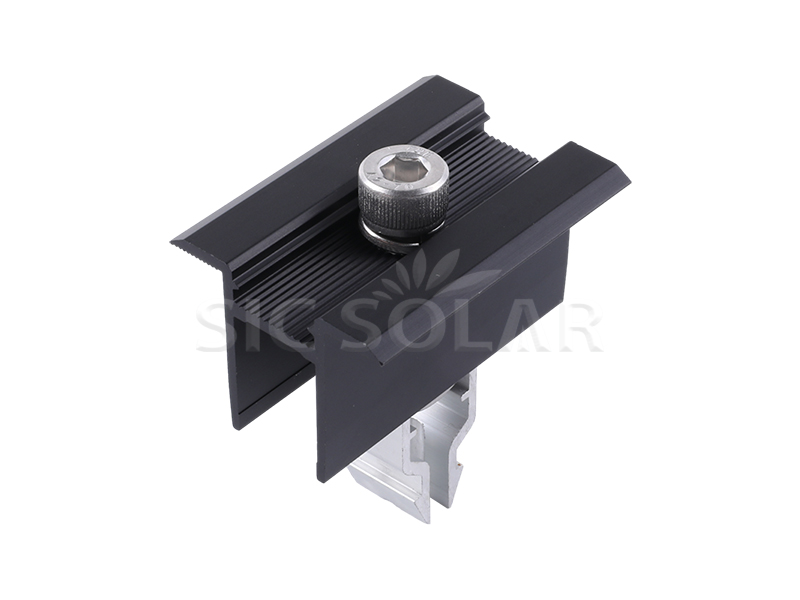

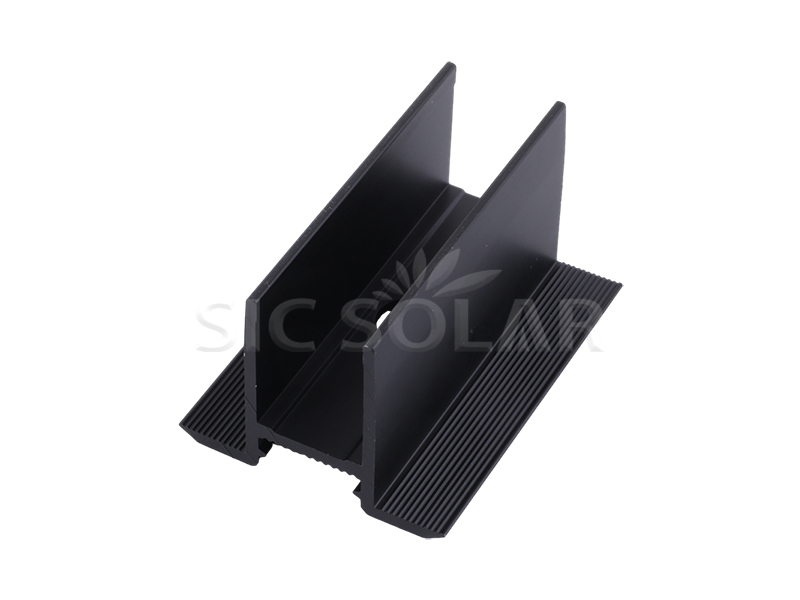

Schnellmontage-Solar-Mittelklemme

Quick Installation Solar Rapid Mid Clamp ist für die Befestigung benachbarter Solarmodule an Montageschienen konzipiert. Ihr Schnellmontage-Design vereinfacht die Modulmontage und trägt dazu bei, die Installationszeit zu verkürzen. Sie eignet sich für kompatible Photovoltaik-Montagesysteme und sorgt für eine sichere Verbindung zwischen benachbarten Modulen bei gleichzeitiger Wahrung eines konstanten Abstands über das gesamte Modulfeld.

Marke:

SIC SOLAR

Artikelnr.:

SIC-IC-C

Produktherkunft:

Fujian, China

Xiamen, China

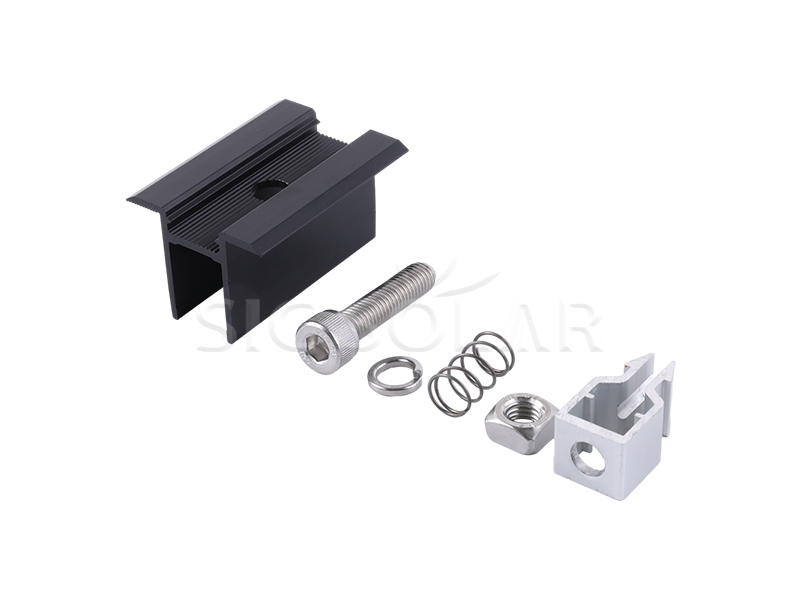

Komponenten Technische Details Installationsanleitung Paket Advantage FAQ

Klicken Sie hier, um mehr über Mittelklemmen zu erfahren.

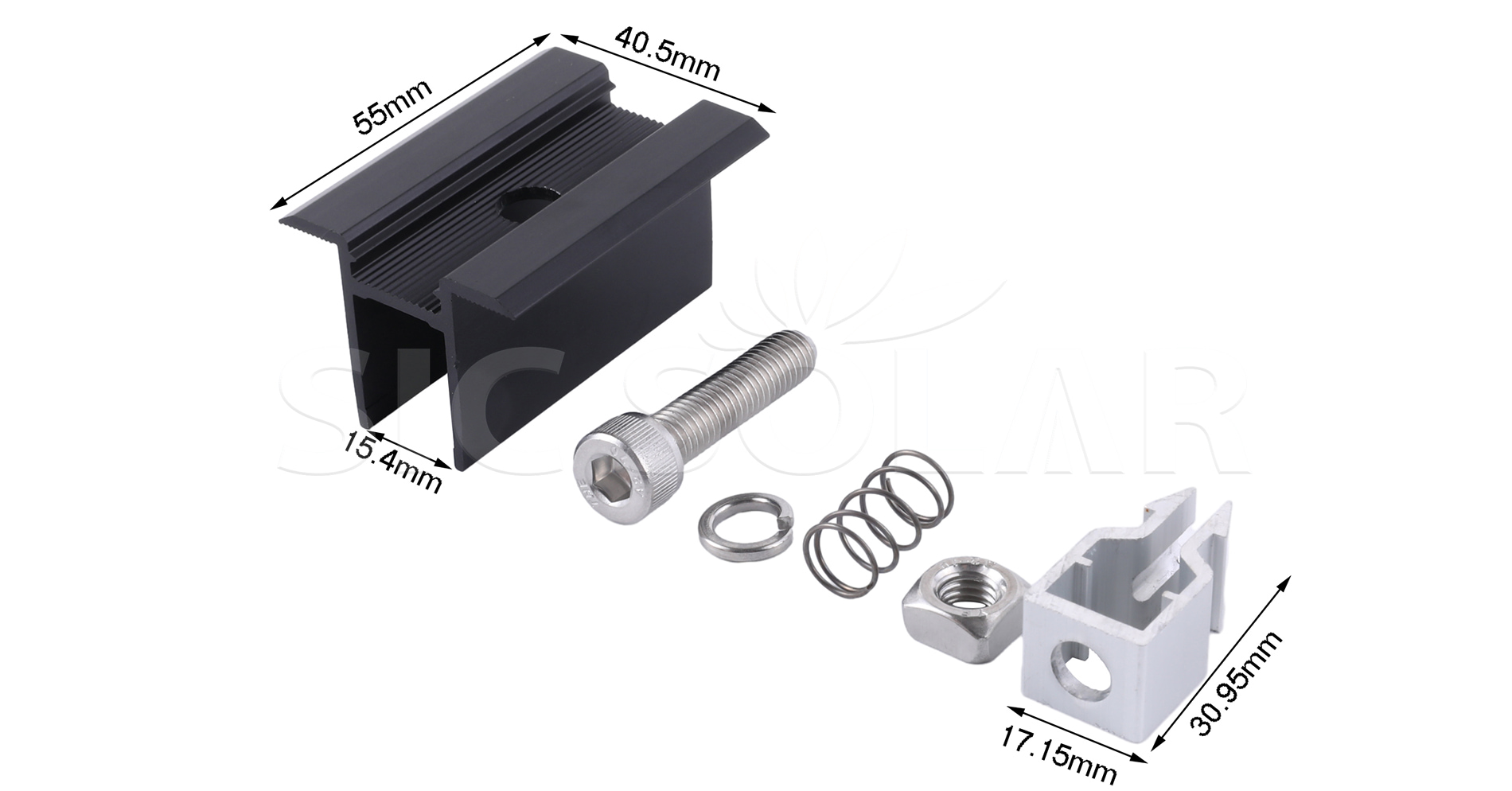

Solar Mid Clamp Size

Name	Schnellinstallations-Solar-Schnellmittelklemme
Material	AL 6005-T5
Oxidschicht	≧10um
Garantie	25JAHRE
Anwendbare Panelhöhe	30-40mm
Bereich des Schraubendrehmoments	10-12N*m
Wert des Auszugsbeständigkeit	5KN

1️⃣Bereiten Sie die Montageschienen vor
Vor dem Anbringen der Klemmen muss sichergestellt werden, dass die Solarmontageschienen fest installiert und korrekt ausgerichtet sind.

2️⃣Positionieren Sie das erste Solarpanel
Platzieren Sie das erste Paneel auf den Schienen und befestigen Sie seine Außenkanten mit passenden Endklemmen.

3️⃣Bringen Sie die Mittelklemme an.
Positionieren Sie die Quick Installation Solar Rapid Mid Clamp gemäß der Installationsanleitung des Produkts am Rand des ersten Panels.

4️⃣Platzieren Sie das angrenzende Paneel
Positionieren Sie das nächste Paneel an der anderen Seite der mittleren Klemme und achten Sie darauf, dass die Klemme korrekt zwischen die beiden Paneelrahmen passt.

5️⃣Panelausrichtung prüfen
Achten Sie darauf, dass die angrenzenden Paneele richtig ausgerichtet sind und der erforderliche Abstand eingehalten wird.

6️⃣Klemme festziehen
Ziehen Sie die Befestigungselemente mit dem vom Hersteller empfohlenen Drehmoment fest, um die Paneele zu sichern, ohne deren Rahmen zu beschädigen.

7️⃣Überprüfen Sie die Installation
Überprüfen Sie die Positionen der Klemmen, die Ausrichtung der Paneele und die Befestigungselemente, um sicherzustellen, dass alles ordnungsgemäß befestigt ist.

Solar bracket package

☆Schnelle Installation:Entwickelt, um die Montage zu vereinfachen und die Installationszeit zu verkürzen.

☆Einfache Handhabung:Durch die praktische Konstruktion wird die Positionierung und Montage für die Monteure einfacher.

☆Flexible Größenanpassung:Erhältlich in verschiedenen Einstellbereichen, um kompatible Solarpanelrahmen aufzunehmen.

☆Breites Anwendungsspektrum:Geeignet für kompatible Dach- und Freiflächen-Solaranlagen.

☆Verbesserte Effizienz:Das Schnellmontage-Design trägt dazu bei, den Arbeitsaufwand vor Ort zu reduzieren und den Montageprozess zu vereinfachen.

F1: Können die Schrauben in Schwarz geliefert werden?
Ja. Schwarze Schrauben können je nach verfügbaren Spezifikationen und Anpassungsanforderungen bereitgestellt werden.

F2: Welches sind die Verstellbereiche der schnellen Mittel- und Endklemmen?
Es stehen zwei Optionen zur Verfügung: 30–35 mm und 30–40 mm, die für verschiedene Solarpanel-Rahmenhöhen geeignet sind.

F3: Können die Klemmen angepasst werden?
Ja. Anpassungsoptionen können je nach den erforderlichen Abmessungen, dem Verstellbereich, der Farbe und anderen Projektspezifikationen verfügbar sein.
