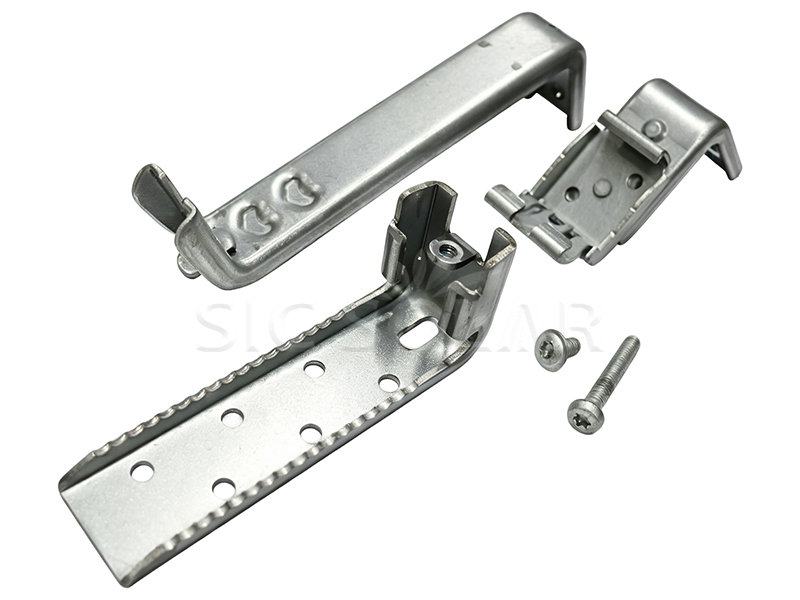

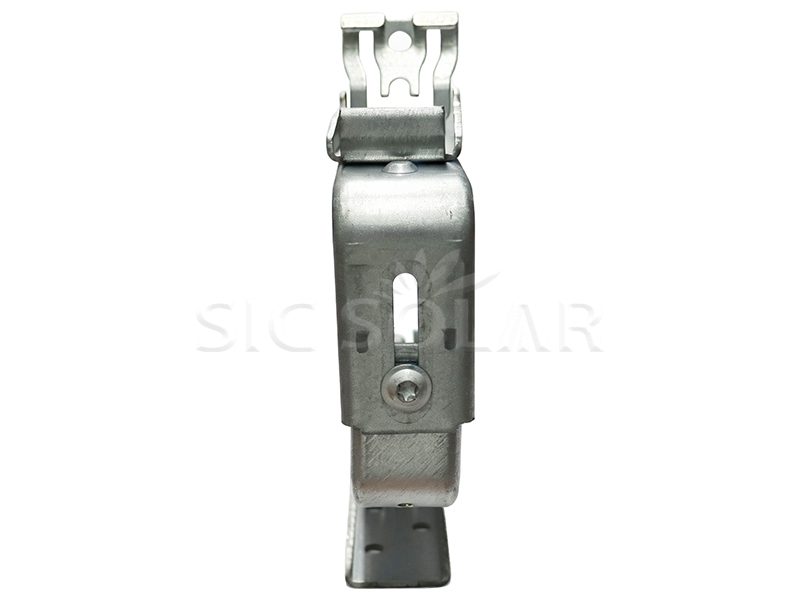

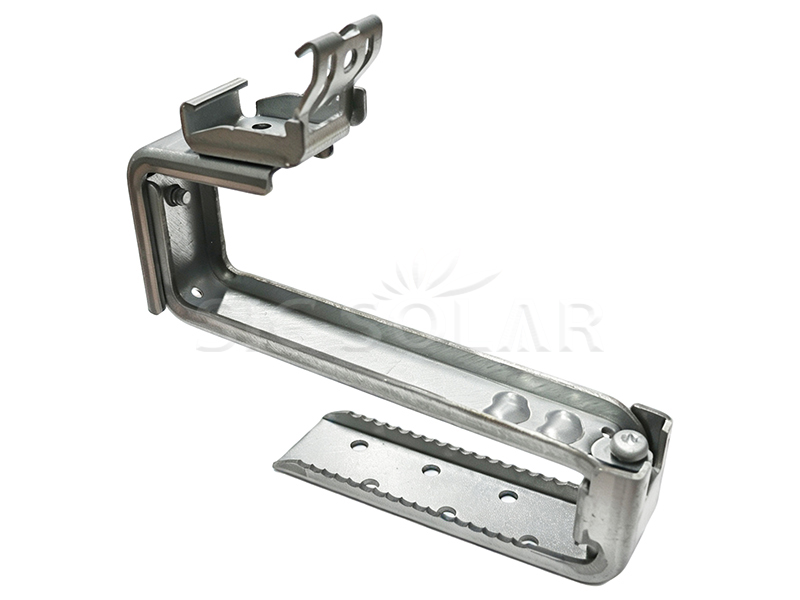

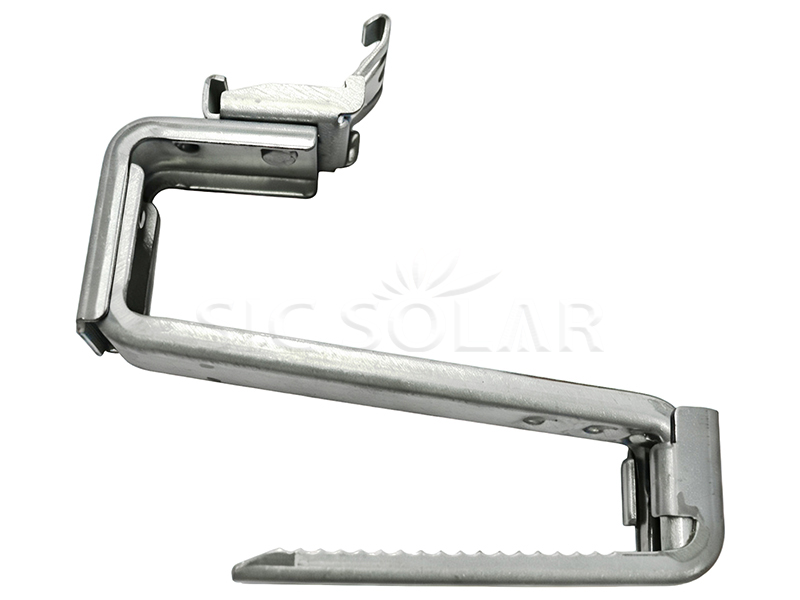

ZAM verstellbarer Solardachhaken

Klicken Sie hier, um mehr zu erfahren

1️⃣ Dachkonstruktion lokalisieren: Identifizieren Sie die Dachsparren oder andere geeignete Bauteile unterhalb der Ziegel. Der Haken sollte zur ordnungsgemäßen Lastübertragung an einem stabilen Konstruktionspunkt befestigt werden.

2️⃣ Dachziegel anheben: Heben oder entfernen Sie die Ziegel vorsichtig an den vorgesehenen Montagestellen. Achten Sie darauf, sie nicht zu beschädigen.

3️⃣ Positionieren Sie den Dachhaken: Platzieren Sie den verstellbaren Dachhaken von ZAM am Bauteil und richten Sie die Basis an der Befestigungsposition aus.

4️⃣ Haken befestigen: Befestigen Sie den Haken mit den dafür vorgesehenen Schrauben oder Bolzen.

5️⃣ Haken einstellen: Verwenden Sie die Einstellschlitze, um die gewünschte Höhe und Position festzulegen. Prüfen Sie, ob der Haken korrekt im Fliesenprofil sitzt und die Schiene waagerecht bleibt.

6️⃣ Fliesen neu positionieren: Bringen Sie die Fliesen vorsichtig wieder an ihren ursprünglichen Platz. Achten Sie darauf, dass sie richtig um den Haken sitzen und der Wasserablauf nicht behindert wird.

7️⃣ Montage der Solarschienen: Verbinden Sie die Aluminiumschienen mithilfe der passenden Schrauben und Muttern mit den Dachhaken. Richten Sie die Schienen vor dem endgültigen Festziehen aus und achten Sie auf die Nivellierung.

8️⃣PV-Module installieren: Platzieren Sie die Solarmodule auf den Schienen und befestigen Sie sie mit passenden Mittel- und Endklemmen.

9️⃣Endkontrolle: Überprüfen Sie vor Abschluss der Installation die Ausrichtung der Schienen, die Befestigungselemente, die Position der Paneele, die Stabilität der Haken und die Dachabdichtung.

☆ Ausgezeichnete Korrosionsbeständigkeit: Die ZAM-Beschichtung bietet starken Schutz vor Korrosion im Außenbereich und einen guten Schutz an exponierten Schnittflächen.

☆ Verstellbares Design: Die geschlitzte Struktur ermöglicht die Feinjustierung von Hakenhöhe und -position während der Montage.

☆ Einfache Schienennivellierung: Justierschlitze erleichtern die waagerechte Schienenmontage auch auf unebenen oder unregelmäßigen Ziegeldächern.

☆ Langlebig und kostengünstig: ZAM-Stahl bietet ein gutes Gleichgewicht zwischen Festigkeit, Korrosionsbeständigkeit und Materialkosten.

☆ Breites Anwendungsspektrum: Geeignet für eine Vielzahl von geneigten Ziegeldachkonstruktionen.

☆ Einfache Schienenverbindung: Kompatibel mit gängigen Aluminium-Solar-Montageschienensystemen.

Frage 1: Was ist ZAM-Stahl?

ZAM-Stahl ist mit einer Zink-Aluminium-Magnesium-Legierung beschichtet. Diese Beschichtung bietet einen verbesserten Korrosionsschutz und macht das Material ideal für Außenkonstruktionen und PV-Montageanwendungen.

Frage 2: Wird der Haken die Dachziegel beschädigen?

Der Haken wird unterhalb oder zwischen den Fliesen angebracht, sodass für die Montage normalerweise kein Bohren durch die Fliese selbst erforderlich ist. Die Fliesen sollten während der Installation dennoch vorsichtig behandelt werden.

Frage 3: Kann der ZAM-Dachhaken individuell angepasst werden?

Ja. Abmessungen, Lochmuster, Verstellbereiche, Materialstärke und andere Spezifikationen können individuell an unterschiedliche Fliesenprofile und Projektanforderungen angepasst werden.

Frage 4: Ist der Dachhaken für Küstenregionen geeignet?

ZAM-Stahl bietet eine gute Korrosionsbeständigkeit, jedoch müssen das endgültige Material und die Beschichtung den tatsächlichen Einsatzbedingungen angepasst sein. In stark korrosiven Küsten- oder Meeresumgebungen sollten die Beschichtungsspezifikation und das Befestigungsmaterial sorgfältig geprüft werden.
