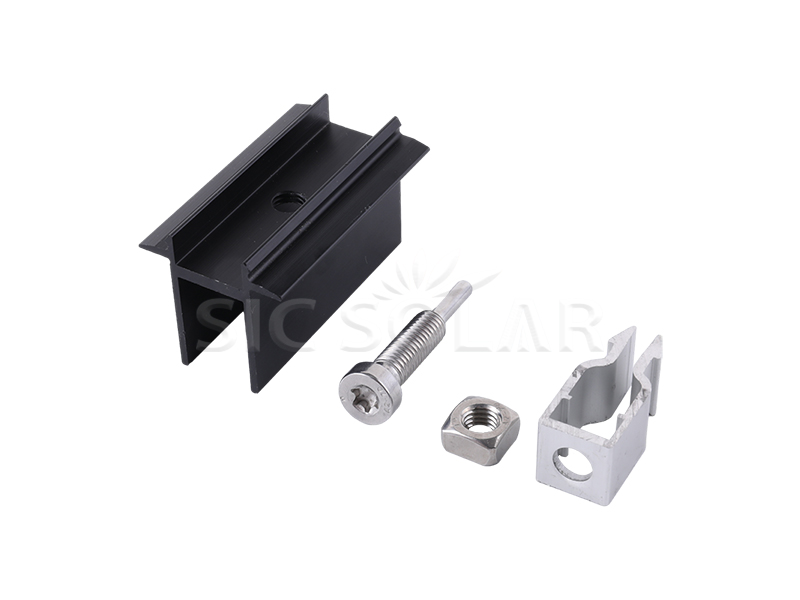

Schnellspannklemme für Aluminium-Solarpanel-Montage

Die Aluminium-Solarpanel-Schnellbefestigungsklemme hält Ihre Solarmodule sicher an den Montageschienen. Sie befindet sich zwischen zwei Modulen Ihrer Solaranlage und sorgt für perfekte Ausrichtung und Stabilität.

Marke:

SIC SOLAR

Artikelnr.:

SIC-IC-B

Xiamen, China

Komponenten Technische Details Installationsanleitung Paket Advantage FAQ

Klicken Sie hier, um mehr über Mittelklemmen zu erfahren.

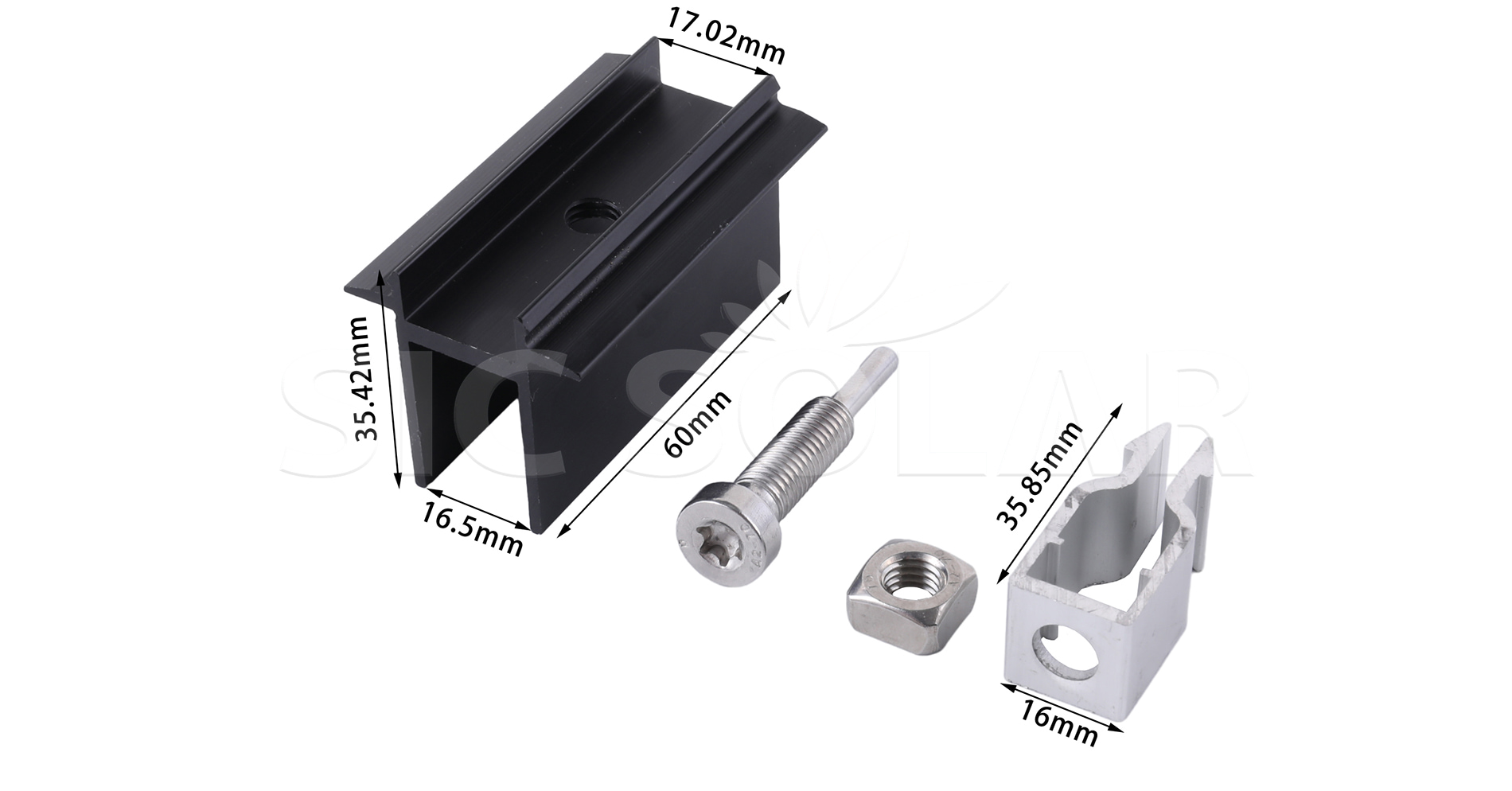

Solar Mid Clamp Dimensions

Name	Schnellspannklemme für Aluminium-Solarpanel-Montage
Material	AL 6005-T5
Oxidschicht	≥10µm
Garantie	25 Jahre
Anwendbare Paneelhöhe	30-40 mm
Bereich des Anzugsmoments für Schrauben	10-12 N*m
Wert des Auszugswiderstands	5 kN

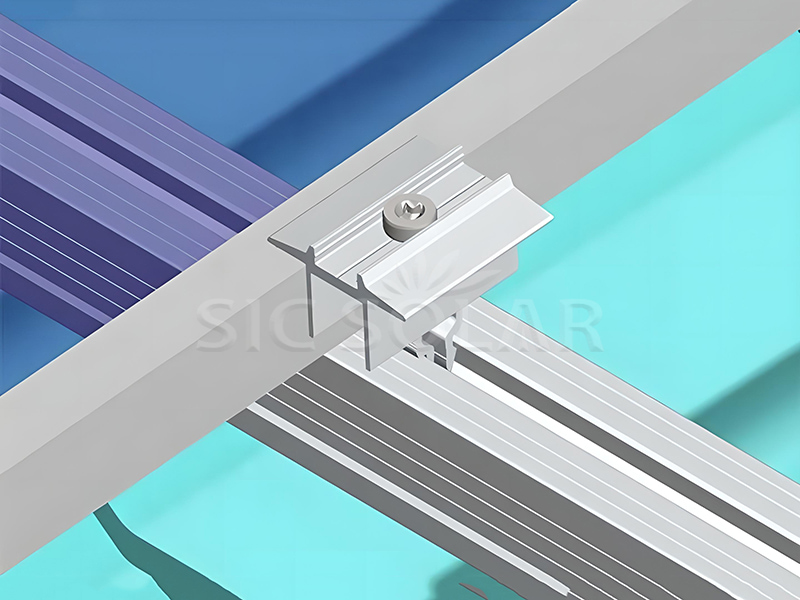

1️⃣ Setzen Sie zunächst Ihr erstes Solarpanel auf die Montageschiene.

2️⃣ Nehmen Sie als Nächstes die mittlere Klemme und platzieren Sie sie zwischen zwei Platten. Richten Sie sie an der Kante des Plattenrahmens aus.

3️⃣ Anschließend werden die Bolzen durch die Mittelklemme in die Schienenschlitze eingeführt.

4️⃣ Ziehen Sie nun die mittlere Klemme mit einem Schraubenschlüssel oder einem Elektrowerkzeug gleichmäßig fest.

5️⃣ Wiederholen Sie diese Schritte für jedes Paneel. Bringen Sie anschließend die Endklemmen auf beiden Seiten an.

Solar bracket package

☆ Schnelle Installation — Muss nur fest in die Schiene gedrückt werden.

☆ Hohe Langlebigkeit – Bestes AL6005-T5 garantiert 10 Jahre Garantie und 25 Jahre Lebensdauer.

☆ Korrosionsschutz Die

Zugehöriges Zertifikat

☆ Aluminium-Qualitätszertifikat – Zusammensetzungsliste AL6005-T5 Die

☆ SGS-Zertifikat für Schraubenmaterial – SUS304 Die

Frage 1: Können die Schrauben auch schwarz gefertigt werden?

Ja.

Frage 2: Welchen Einstellbereich hat die Schnellspannvorrichtung für Mittel- und Endklemmung?

Wir haben zwei Ausführungen. Die eine ist 30-35 mm, die andere 30-40 mm.

Frage 3: Können die Klemmen individuell angepasst werden?

Ja.
