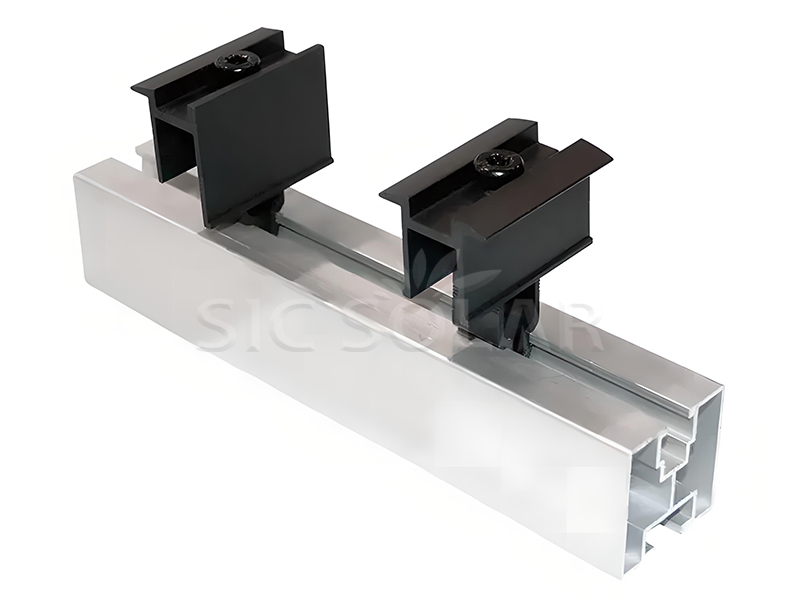

Schnellspannklemmen für Aluminium-Solarpaneele

Aluminum Solar Panel Quick Mid Clamps are a key part of photovoltaic systems, designed to hold the sides of solar panels to aluminum guide rails. They sit between panels, keeping the right spacing and alignment while making installation easier.

Marke:

SIC SOLAR

Artikelnr.:

SIC-IC-HM

Xiamen, China

Komponenten Technische Details Installationsanleitung Paket Advantage FAQ

Klicken Sie hier, um mehr über Mittelklemmen zu erfahren.

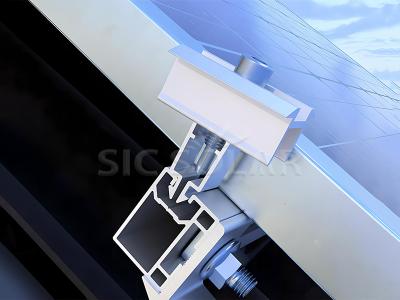

Rapid Fixing Mid Clamp

Name	Schnellspannklemmen für Aluminium-Solarpaneele
Material	AL 6005-T5
Oxidschicht	≥10µm
Garantie	25 Jahre
Anwendbare Paneelhöhe	30-40 mm
Bereich des Anzugsmoments für Schrauben	10-12 N*m
Wert des Auszugswiderstands	5 kN

1️⃣ Platzieren Sie das erste Paneel auf der Montageschiene.

2️⃣ Platzieren Sie die Schnellspannklemme in der Mitte zwischen dem ersten und dem zweiten Paneel.

3️⃣ Schieben Sie die Bolzen durch die Klemme in die Schienennuten.

4️⃣ Ziehen Sie die Klemme mit einem Drehmomentschlüssel oder Schraubendreher gleichmäßig fest.

5️⃣ Wiederholen Sie den Vorgang für alle Paneele und bringen Sie an beiden Enden Endklemmen an.

Solar bracket package

☆ Die Installation ist schnell – man drückt die Klemmen einfach in die Schiene.

☆ Diese aus AL6005-T5 Aluminium gefertigten Klemmen bieten Langlebigkeit mit einer 10-Jahres-Garantie und einer Lebensdauer von bis zu 25 Jahren.

☆ Sie sind gut korrosionsbeständig.

Zugehöriges Zertifikat

☆ Aluminium-Qualitätszertifikat – Zusammensetzungsliste AL6005-T5.

☆ SGS-Zertifikat für Schraubenmaterial – SUS304.

Frage 1: Können die Schrauben auch schwarz gefertigt werden?

Ja.

Frage 2: Welchen Einstellbereich hat die Schnellspannvorrichtung für Mittel- und Endklemmung?

Wir haben zwei Ausführungen. Die eine ist 30-35 mm, die andere 30-40 mm.

Frage 3: Können die Klemmen individuell angepasst werden?

Ja.
