Solarhalterungskomponente Mittelklemme Schnellbefestigung

Die Solar Bracket Component Mid Clamp Quick Fixture ist eine spezielle Montagelösung zur sicheren Befestigung von Solarmodulen in Photovoltaikanlagen. Das Modul wird zwischen benachbarten Modulen positioniert und gewährleistet so die korrekte Ausrichtung, Stabilität und einfache Installation. Dadurch eignet es sich ideal für eine Vielzahl von Solarprojekten.

Marke:

SIC SOLAR

Artikelnr.:

SIC-IC-A

Xiamen, China

Komponenten Technische Details Installationsanleitung Paket Advantage FAQ

Klicken Sie hier, um mehr über Mittelklemmen zu erfahren.

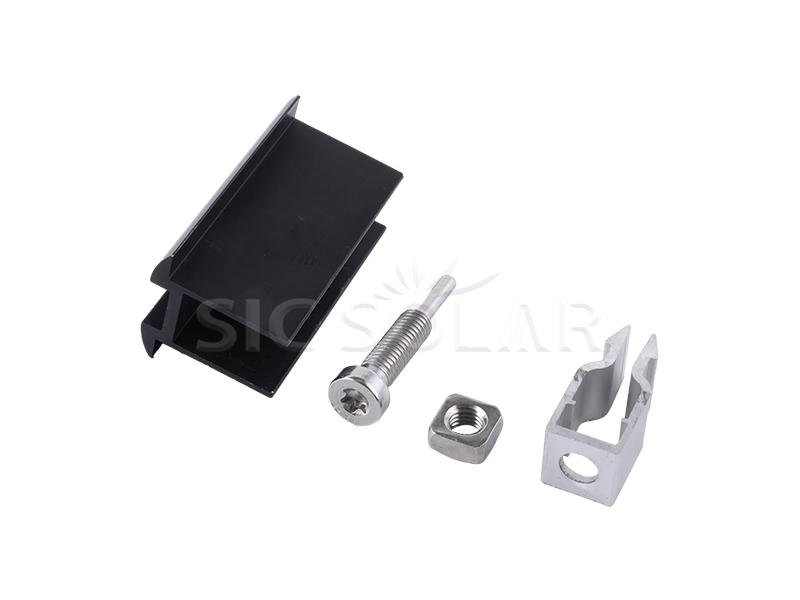

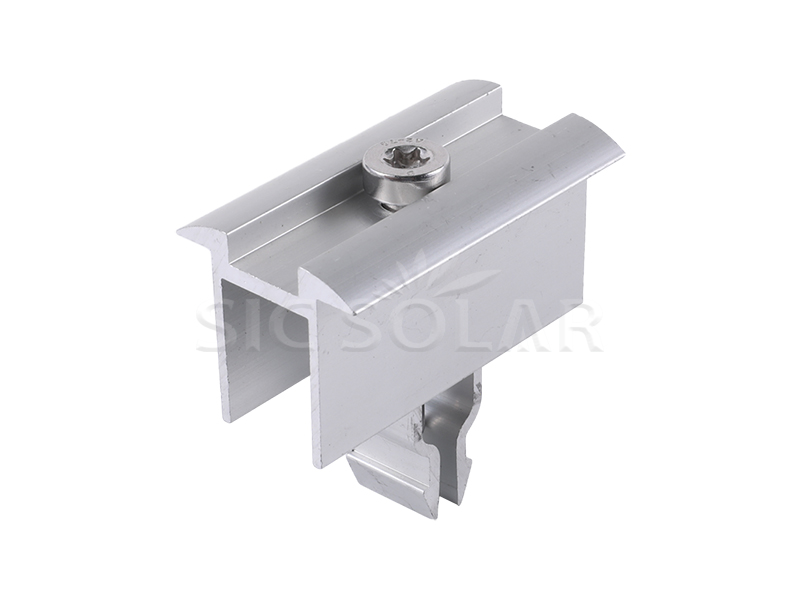

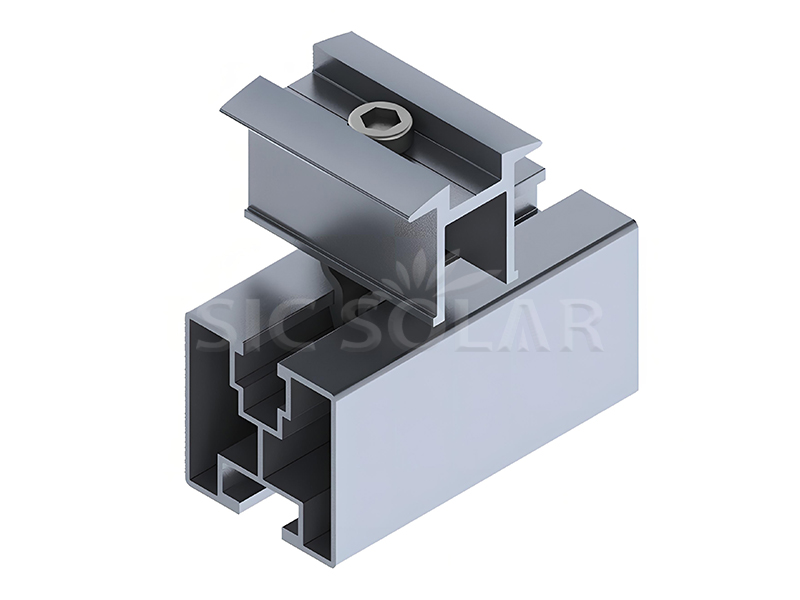

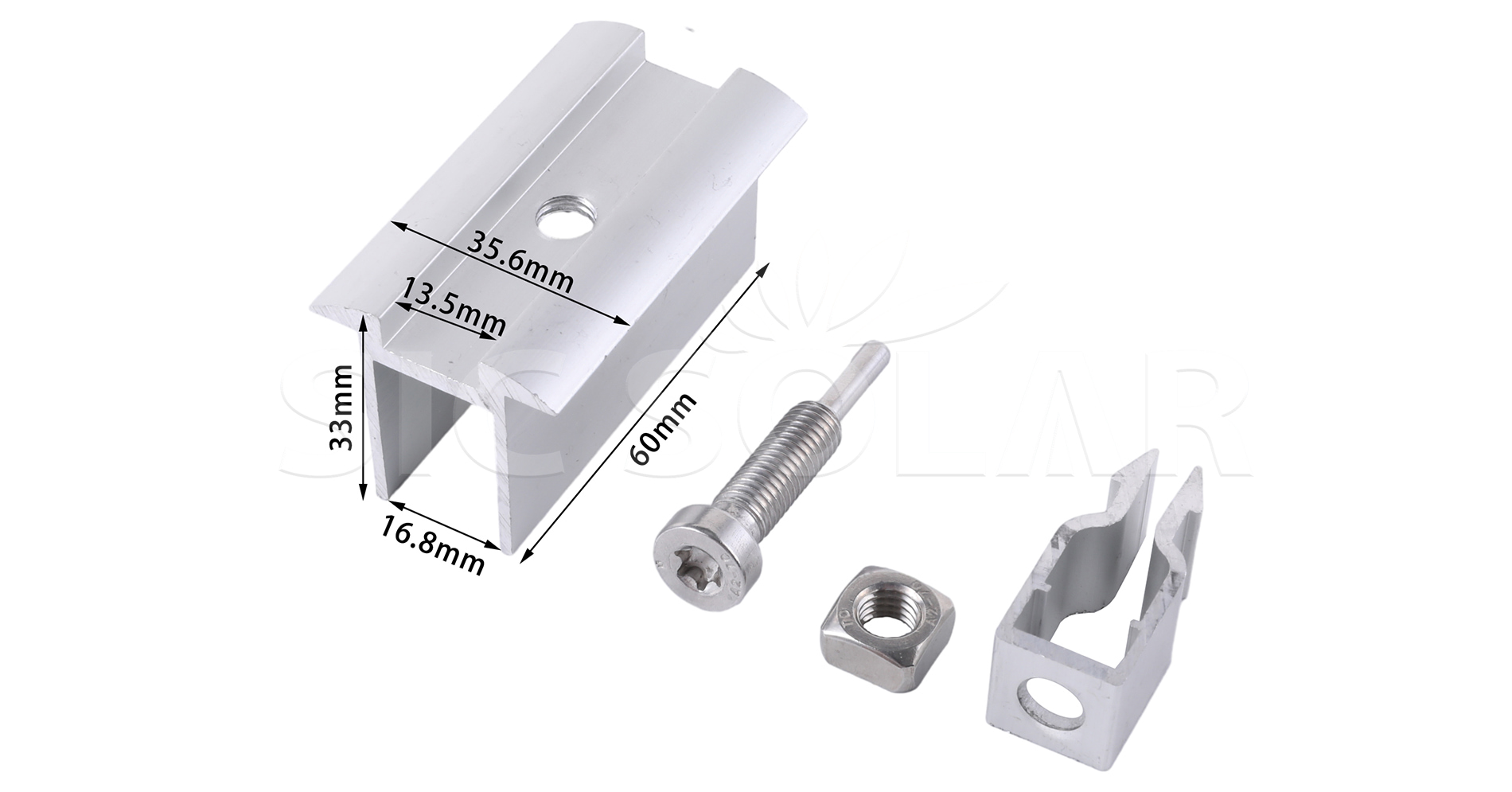

Rapid Fixing Mid Clamp

Name	Solarhalterungskomponente Mittelklemme Schnellbefestigung
Material	AL 6005-T5
Oxidschicht	≥10µm
Garantie	25 Jahre
Anwendbare Paneelhöhe	30-40 mm
Bereich des Anzugsmoments für Schrauben	10-12 N*m
Wert des Auszugswiderstands	5 kN

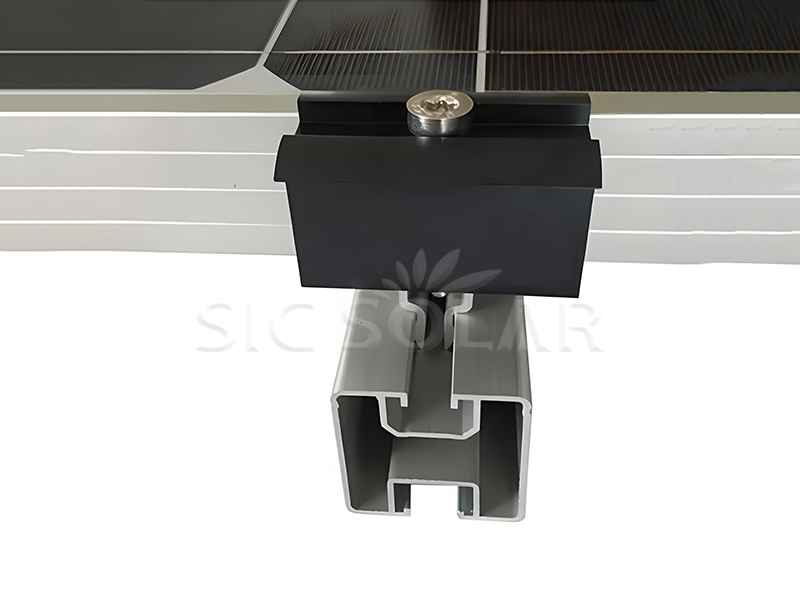

1️⃣ Positionieren Sie die Paneele: Platzieren Sie zwei Solarpaneele nebeneinander auf der Montageschiene.

2️⃣ Mittlere Clips einsetzen: Die Schnellbefestigungsclips zwischen den beiden Paneelen anbringen und am Modulrahmen ausrichten.

3️⃣ An den Schienen befestigen: Die Bolzen durch die Klammern in die Kanäle der Schienen einführen.

4️⃣ Festziehen: Verwenden Sie einen Schraubenschlüssel oder Schraubendreher, um die Clips festzuziehen und die Paneele zu sichern.

5️⃣ Wiederholen: Wiederholen Sie diesen Vorgang für die gesamte Anordnung und sichern Sie jede Modulreihe mit den mittleren und äußeren Clips.

Solar bracket package

Vorteile sind folgende:

☆ Schnelle Installation — Muss nur fest in die Schiene gedrückt werden.

☆ Hohe Langlebigkeit – Bestes AL6005-T5 garantiert 10 Jahre Garantie und 25 Jahre Lebensdauer.

☆ Korrosionsschutz

Zugehöriges Zertifikat

Aluminium-Qualitätszertifikat – Zusammensetzungsliste AL6005-T5

SGS-Zertifikat für Schraubenmaterial – SUS304

Frage 1: Können die Schrauben auch schwarz gefertigt werden?

Ja.

Frage 2: Welchen Einstellbereich hat die Schnellspannvorrichtung für Mittel- und Endklemmung?

Wir haben zwei Ausführungen. Die eine ist 30-35 mm, die andere 30-40 mm.

Frage 3: Können die Klemmen individuell angepasst werden?

Ja.
