Ost-West Solar-Vorschaltgerät

Das Ost-West-Solarballastsystem ist eine innovative Lösung zur Maximierung der Stromerzeugung von Flachdach-Solaranlagen durch deren Ost-West-Ausrichtung. Das System eignet sich ideal für gewerbliche, industrielle und große Flachdachprojekte auf Wohnhäusern.

Marke:

SIC SOLAR

Artikelnr.:

SIC-FDB1

Flat Roof or Ground

Komponenten Technische Details Installationsanleitung Paket Advantage FAQ

Klicken Sie hier, um mehr über unsere Produkte zu erfahren.

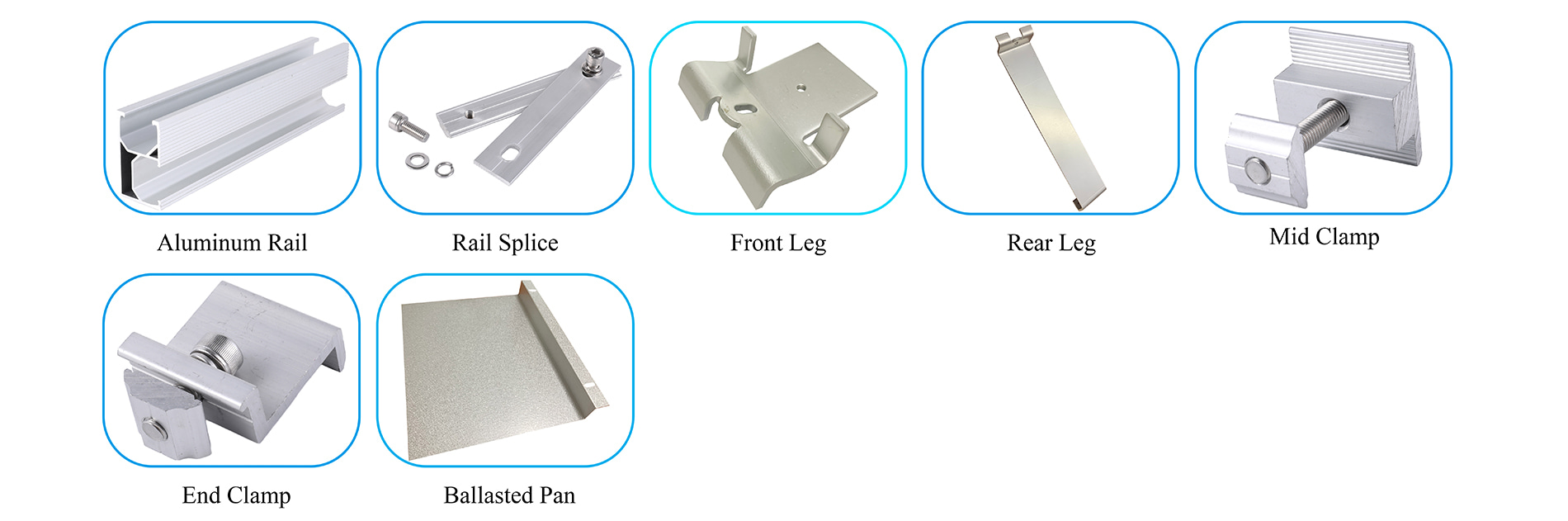

Ballasted Solar Mounting Bracket

Produktname	Ost-West Solar-Vorschaltgerät
Installationsort	Flachdach oder Boden
Windlast	<60 m/s
Schneelast	<1,4 kN/m²
Material	AL6005-T5
Farbe	Natürlich oder individuell gestaltet
Korrosionsschutz	Eloxiertes Aluminium
Garantie	10 Jahre und 25 Jahre Dienstzeit

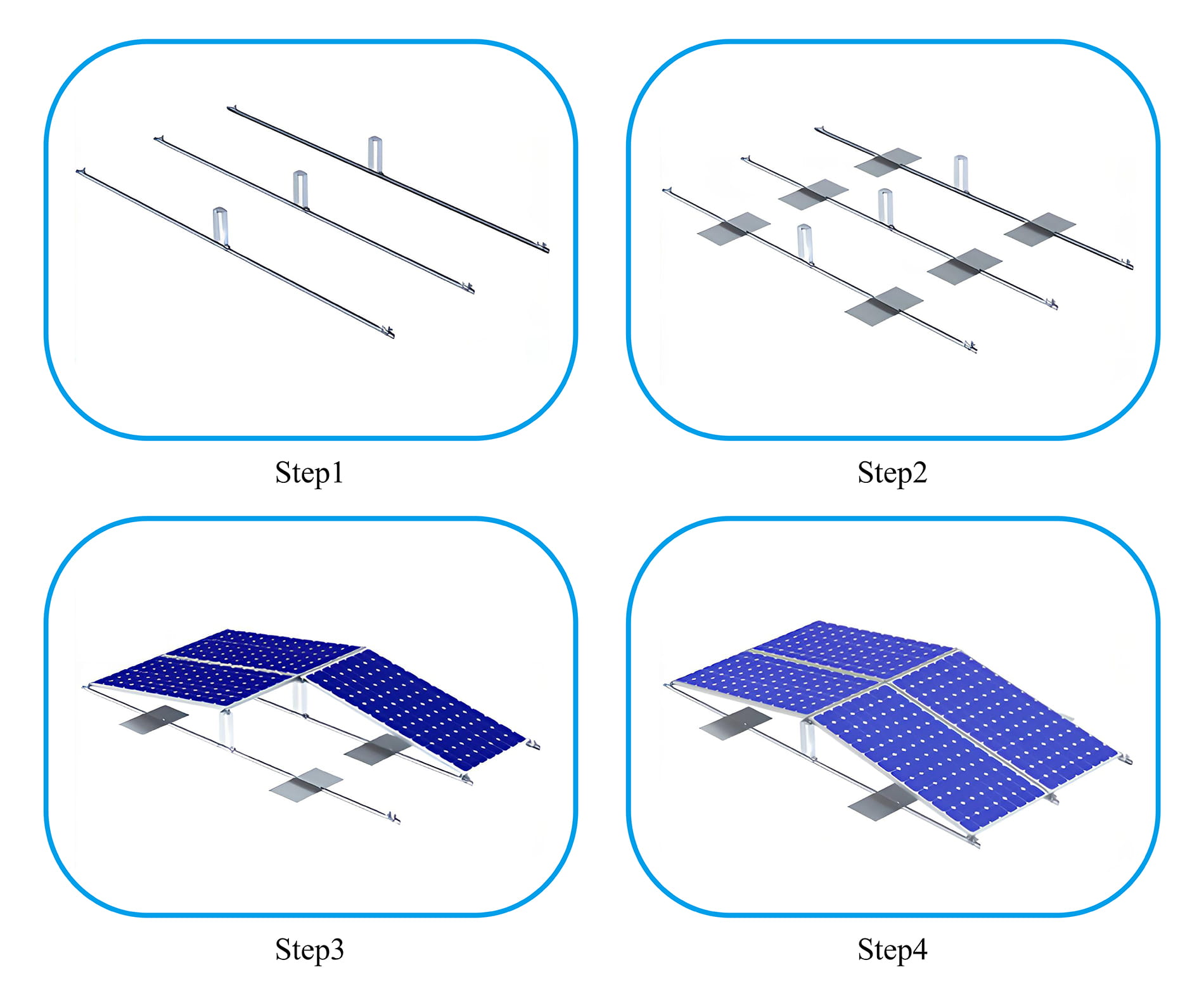

1️⃣ Dachbewertung

Prüfen Sie die Tragfähigkeit und die Abmessungen des Flachdachs. Identifizieren Sie etwaige Hindernisse (Dachrinnen, Klimaanlagen usw.).

2️⃣ Systemdesign

Entwerfen Sie das Array-Layout so, dass die Module in abwechselnden Reihen angeordnet sind, die nach Osten und Westen ausgerichtet sind, um die Sonneneinstrahlung über den Tag hinweg optimal zu nutzen.

3️⃣ Montage der Halterung

Legen Sie die vormontierten Halterungen direkt auf die Dachfläche.

4️⃣ Ballastblock-Zusatz

Um das System zu sichern, müssen Betonballastblöcke auf die dafür vorgesehene Palette gelegt werden, ohne Löcher in die Dachhaut zu bohren.

5️⃣ Gleis- und Modulinstallation

Befestigen Sie gegebenenfalls die Solarschienen und montieren Sie die PV-Module mithilfe von End- und Zwischenklemmen.

6️⃣ Kabelverlegung und Erdung

Sichern Sie die Verkabelung und die Erdungskomponenten, um die Sicherheit und Langlebigkeit des Systems zu gewährleisten.

Ballasted Roof Mount Solar Racking

Unsere Standardverpackung besteht aus Stahlpaletten für lange Aluminiumprofile, während kleine Aluminiumkomponenten in Kartons mit Sperrholzpaletten verpackt werden.

Solar ground structure package

Vorteile wie folgt:

☆ Einfache Anwendung – nur 4 Komponenten

☆ Minimierung des Installationsraums - Die Ost-West-Ausrichtung reduziert den Abstand zwischen den Paneelen.

☆ Ballastkonstruktion - Durchdringt das Betondach nicht.

☆ Vormontierter Ballastrahmen – spart Ihnen erhebliche Arbeitskosten bei der Installation.

☆ Hohe Langlebigkeit – Bestes AL6005-T5 garantiert 10 Jahre Garantie und 25 Jahre Lebensdauer.

Zugehöriges Zertifikat:

Festigkeitsanalysebericht – Die Befestigungen werden auf die Einhaltung Ihrer Zielfestigkeit geprüft, z. B. hinsichtlich Windgeschwindigkeit und Schneelast. Aluminium-Qualitätszertifikat – Zusammensetzungsliste AL6005-T5

F1. Können Sie eine Ost-West-Ballastmontage anbieten?

Ja.

F2. Wie hoch ist das Gewicht des Ballastobjekts?

Hierfür benötigen wir die örtliche Windgeschwindigkeit und Schneelast des Kunden.
