Haken für geneigte Dachziegel

Dachziegelhaken sind ein wesentlicher Bestandteil des Solarmontagesystems für geneigte Ziegeldächer. Sie dienen der Befestigung der Solarmontageschienen an der Dachkonstruktion und gewährleisten gleichzeitig, dass die Ziegel nicht beschädigt werden und die Dachabdichtung nicht beeinträchtigt wird.

Marke:

SIC SOLAR

Artikelnr.:

SIC-TH-07

Xiamen port

Komponenten Video Technische Details Installationsanleitung Paket Advantage

Klicken Sie hier, um mehr über Hooks zu erfahren

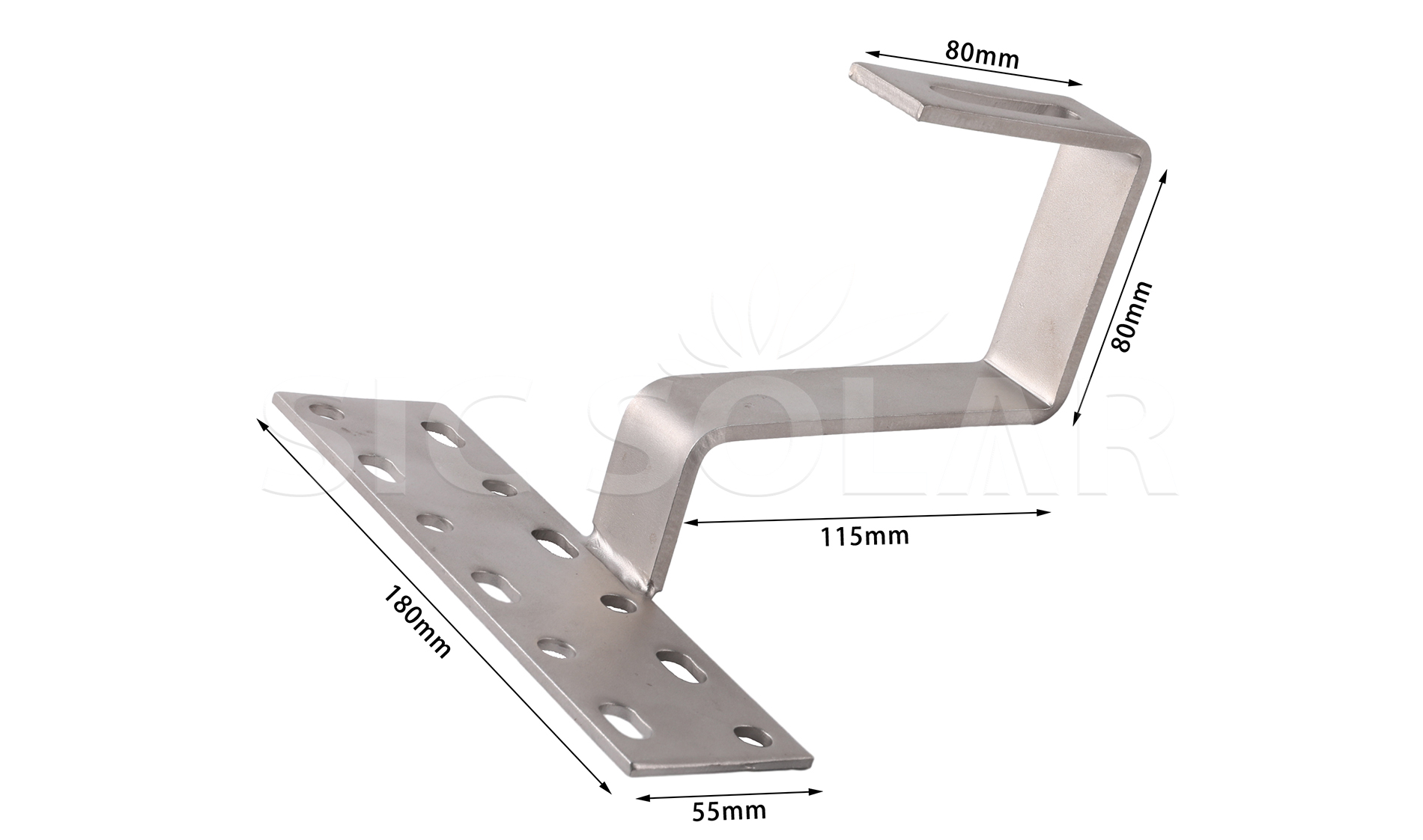

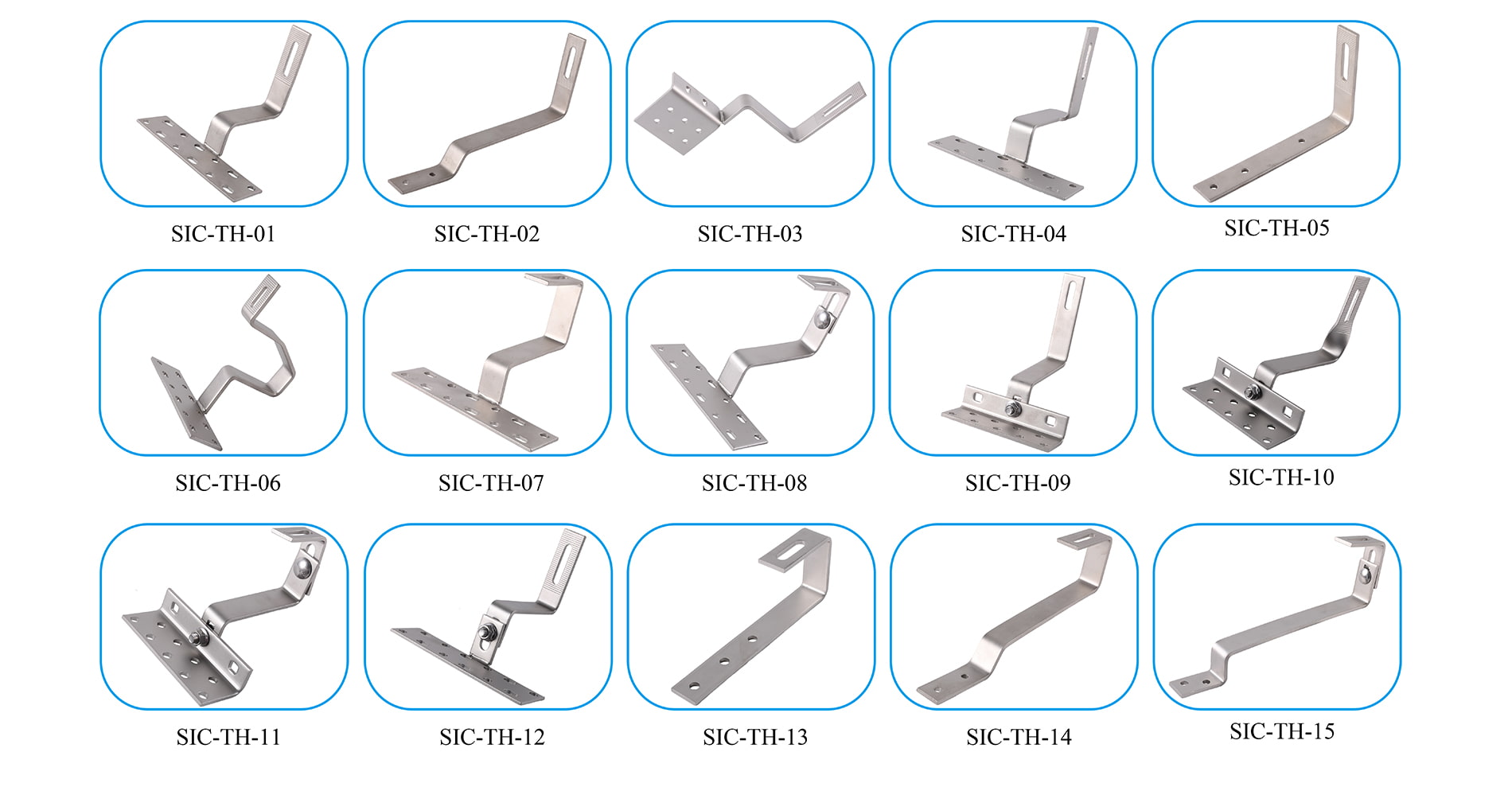

Pv Tile Roof Hook

Name	Haken für geneigte Dachziegel
Installationsort	Ziegeldach
Windlast	<60 m/s
Schneelast	<1,4 kN/m²
Material	Edelstahl 304
Farbe	Natürlich oder individuell gestaltet
Korrosionsschutz	Edelstahl
Garantie	10 Jahre und 25 Jahre Dienstzeit

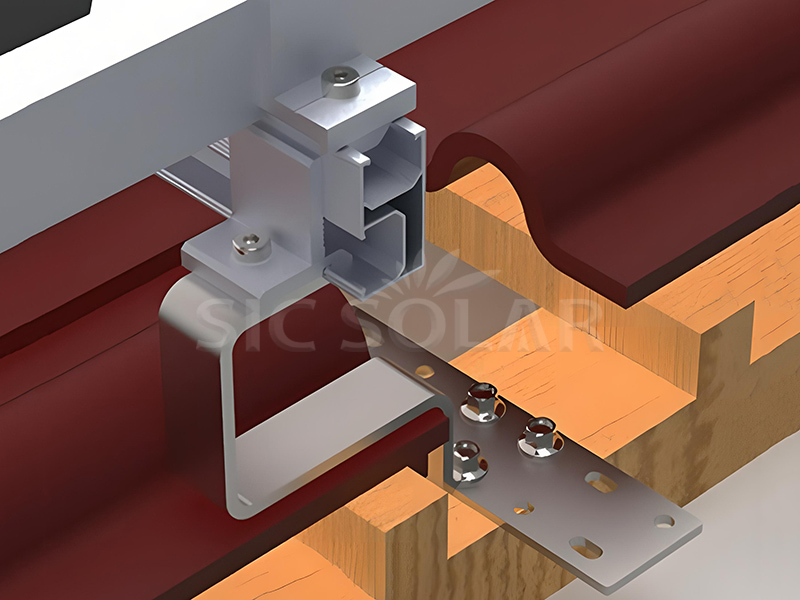

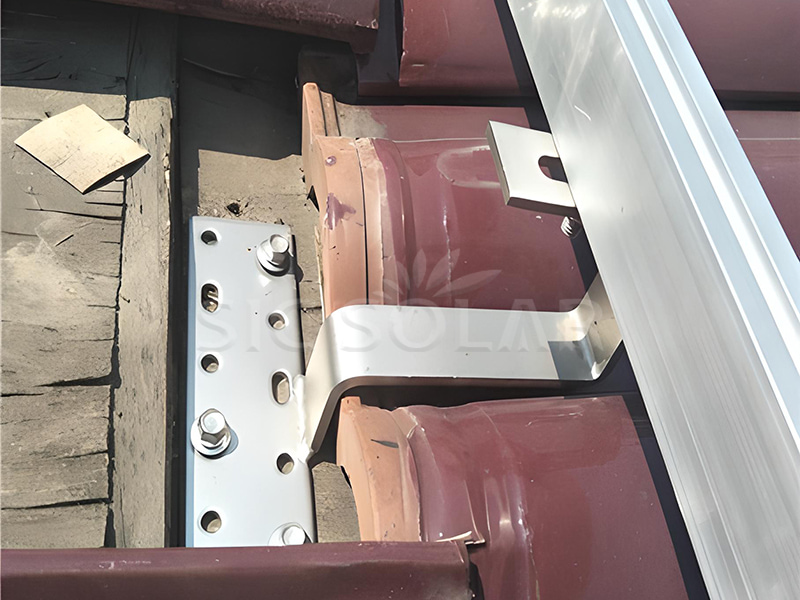

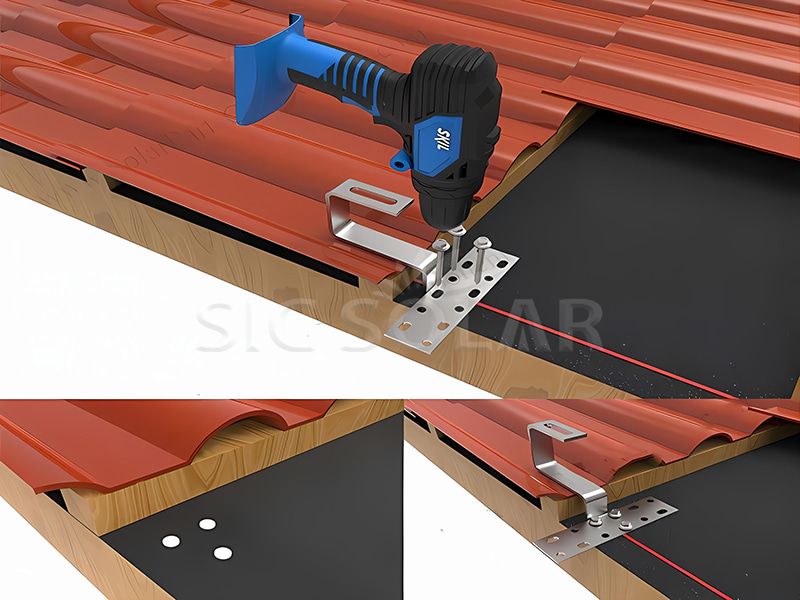

1️⃣ Heben Sie die Fliese an. Heben Sie die Fliese vorsichtig an, um den Haken anzubringen.

2️⃣ Positionieren Sie den Haken. Setzen Sie den Dachhaken an den Dachsparren ein und passen Sie seine Höhe Ihren Bedürfnissen an.

3️⃣ Befestigen Sie den Haken. Bringen Sie den Haken mit Edelstahl-Holzschrauben am Dachsparren an.

4️⃣ Verlegen Sie die Fliese neu. Richten Sie die Fliese erneut aus und achten Sie darauf, die Spannung nicht zu erhöhen.

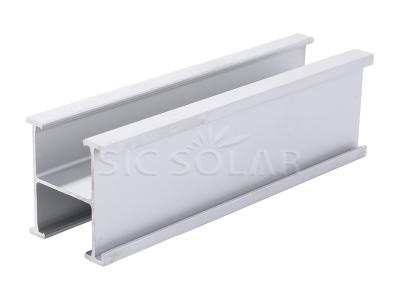

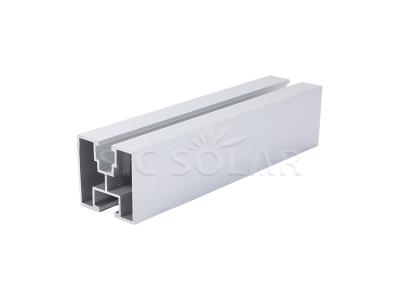

5️⃣ Montieren Sie die Schiene. Befestigen Sie die Aluminiumschiene mit Schienenbolzen am Haken.

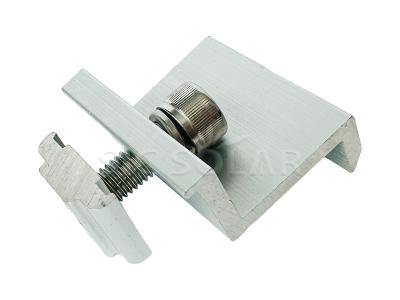

6️⃣ Solarpanel montieren - Befestigen Sie das Solarpanel mit den Mittel- und Endklemmen an der Schiene.

7️⃣ Prüfen - Vergewissern Sie sich, dass alle Verbindungen fest, sicher und stabil sind.

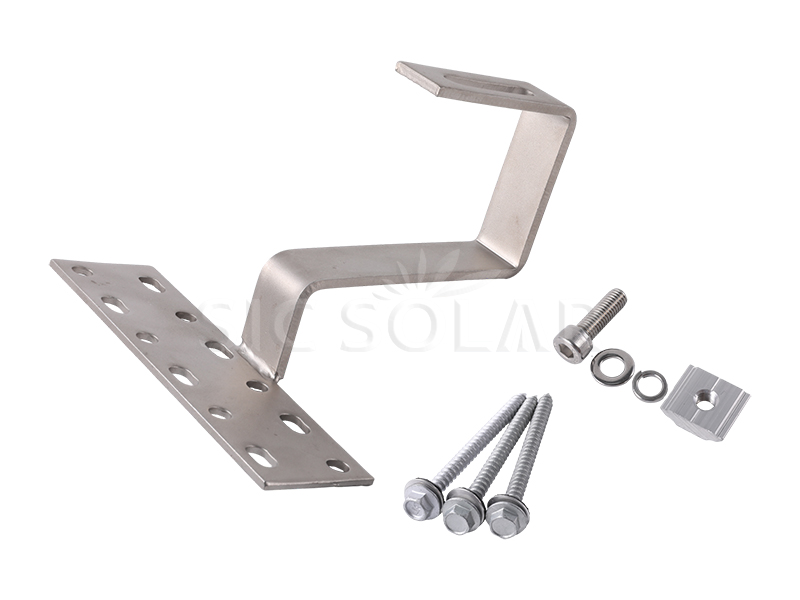

Solar bracket package

☆ Robust und langlebig: Gewährleistet die sichere Montage der Paneele auf geneigten Ziegeldächern.

☆ Korrosionsbeständig: Die Konstruktion aus Edelstahl garantiert eine lebenslange Haltbarkeit.

☆ Anpassbar: Jedes Teil ist verstellbar, um verschiedenen Dachneigungen und Ziegelarten gerecht zu werden.

☆ Dachschonend: Die Installation erfolgt ohne Beschädigung oder Entfernung der Dachziegel.

☆ Universell: Geeignet für flache, gebogene oder römische Fliesen.
