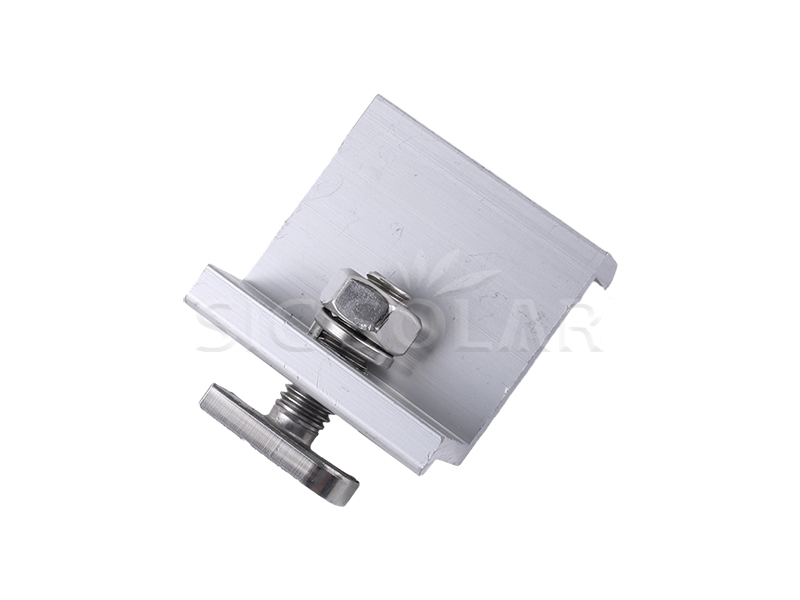

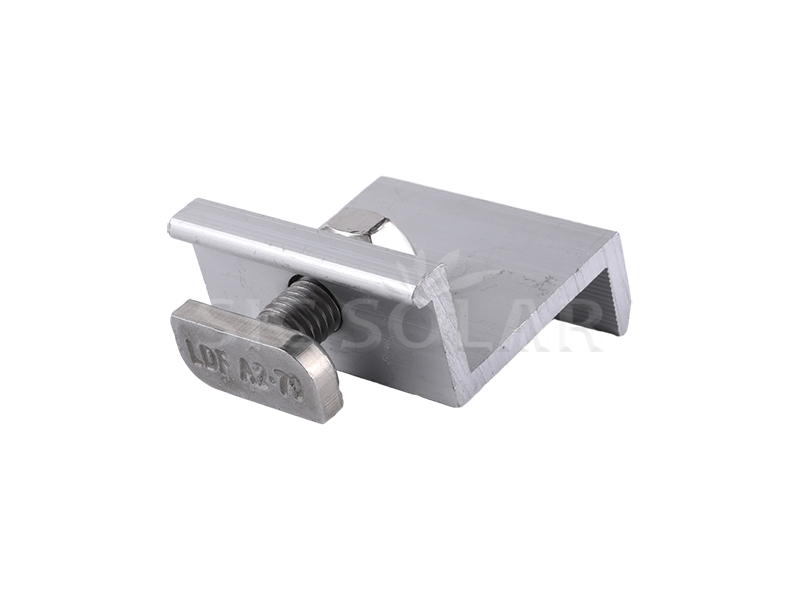

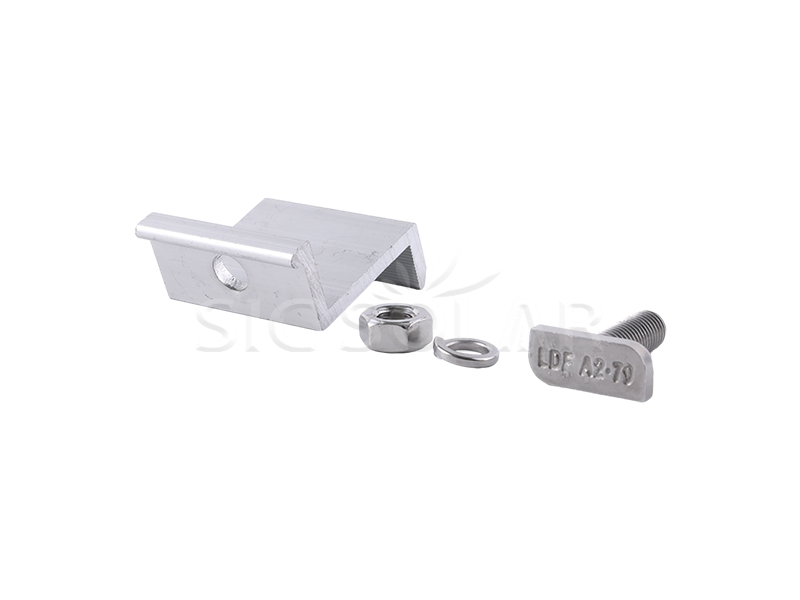

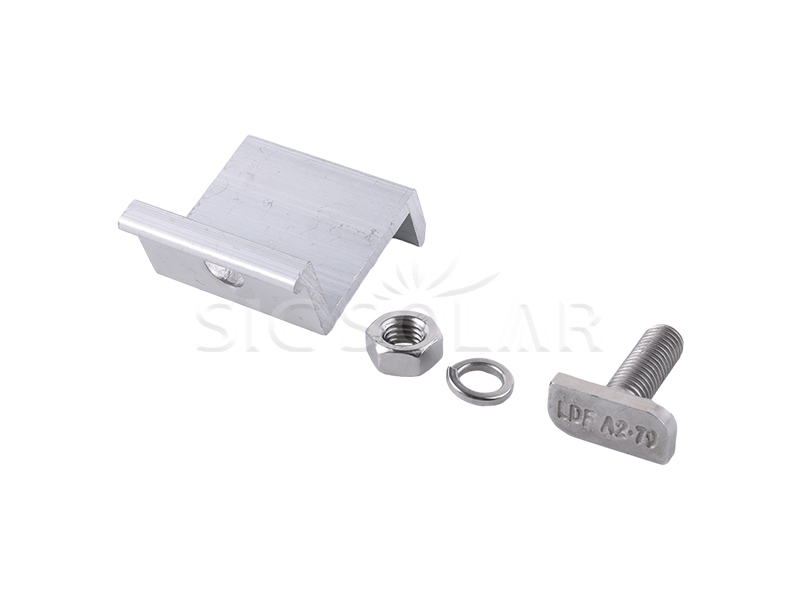

Solarpanel-Schienen-Endklemme mit T-Schraube

Die Solarpanel-Schienenendklemme mit T-Bolzen dient zur Befestigung der Außenkanten von Solarmodulen an kompatiblen Montageschienen. Das T-Bolzen-Befestigungssystem ermöglicht eine einfache Verbindung zwischen der Endklemme und der Schiene und sorgt so für einen sicheren Halt der Module.

Marke:

SIC SOLAR

Artikelnr.:

SIC-EC-35-T

Produktherkunft:

Fujian, China

Xiamen port

Komponenten Technische Details Installationsanleitung Paket Advantage FAQ

Klicken Sie hier, um mehr über die Klemme zu erfahren.

Solar Panel End Clamps

Installationsort	Dach oder Boden
Windlast
Schneelast
Material	Aluminium 6005-T5
Farbe	Natürlich oder individuell gestaltet
Korrosionsschutz	Eloxiertes Aluminium
Garantie	10 Jahre und 25 Jahre Dienstzeit

1️⃣Kompatibilität prüfen
Prüfen Sie, ob die Endklemme und der T-Bolzen zum Montageschienenkanal und zum Rahmen des Solarmoduls passen.

2️⃣Bereiten Sie die Montageschienen vor
Stellen Sie sicher, dass die Schienen korrekt installiert, ausgerichtet und fest mit der Tragkonstruktion verbunden sind.

3️⃣Positionieren Sie die Solarpaneele
Ordnen Sie die Paneele entsprechend dem Montageplan an und lassen Sie dabei ausreichend Platz für die Endklemmen.

4️⃣Setzen Sie den T-Bolzen ein.
Schieben Sie den T-Bolzen in die entsprechende Schienenführung und positionieren Sie ihn an der gewünschten Befestigungsstelle.

5️⃣Endklemme montieren
Setzen Sie die Klemme auf den T-Bolzen und positionieren Sie sie an der Außenkante des Paneelrahmens.

6️⃣Befestigungselement festziehen
Ziehen Sie die Mutter mit dem vom Hersteller empfohlenen Drehmoment fest, um sicherzustellen, dass die Klemme das Paneel sicher hält, ohne den Rahmen zu beschädigen.

7️⃣Überprüfen Sie die Verbindung
Vor Abschluss der Installation sollten Sie die Position der Klemmen, die Ausrichtung der Paneele und den festen Sitz der Befestigungselemente überprüfen.

Solar panel hold down clamps

☆Sichere Paneelbefestigung:Hilft dabei, die äußeren Solarmodule fest auf kompatiblen Montageschienen zu fixieren.

☆Praktisches T-Bolzen-Design:Ermöglicht es, die Klemme vor dem Festziehen entlang der Schienenführung zu positionieren.

☆Flexible Positionierung:Dadurch wird es einfacher, die Klemmenposition an unterschiedliche Panel-Layouts anzupassen.

☆Effiziente Installation:Die Klemm- und Bolzenkonstruktion vereinfacht die Verbindung zwischen dem Paneelrahmen und der Montageschiene.

☆Vielseitige Anwendungsmöglichkeiten:Geeignet für kompatible Dach-, Boden- und andere Solarmontagesysteme.

Solar rail installation

Zugehöriges Zertifikat

☆ Aluminium-Qualitätszertifikat -- Zusammensetzungsliste AL6005-T5.

Frage 1: Ist diese Endklemme mit allen Solarmontageschienen kompatibel?
Nein. Die Abmessungen und die Form des T-Bolzens müssen zum Schienenkanal passen, während die Klemme zur Höhe des Paneelrahmens und zur Montageart passen muss.

Frage 2: Kann die Klemmposition während der Installation angepasst werden?
Ja. Je nach Konstruktion des Montagesystems kann es in der Regel vor dem Festziehen entlang einer kompatiblen Schiene positioniert werden.

Frage 3: Kann dieses Produkt sowohl für Dach- als auch für Bodenmontagesysteme verwendet werden?
Ja, vorausgesetzt, die Klemme, der T-Bolzen, das Schienenprofil und der Paneelrahmen sind mit dem gewählten Montagesystem kompatibel.

Frage 4: Welche Informationen sollte ich bei der Anforderung eines Angebots angeben?
Bitte geben Sie die benötigte Menge, die Höhe des Paneelrahmens, die Abmessungen der Schienenkanäle, das Klemmenmaterial, das Befestigungsmaterial und alle projektspezifischen Anforderungen an.
