Freiflächen-Photovoltaikanlagen vom Typ N

Freiflächen-Photovoltaikanlagen vom Typ N sind eine fortschrittliche Lösung zur Solarträgerung, die die Installation und Leistung von großflächigen Solarprojekten optimiert. Das System nutzt eine N-förmige Trägerkonstruktion für hohe Stabilität, einfache Installation und hohe Effizienz.

Marke:

SIC SOLAR

Artikelnr.:

SIC-GN-AL

Open field

Komponenten Projekt Technische Details Installationsanleitung Paket Advantage FAQ

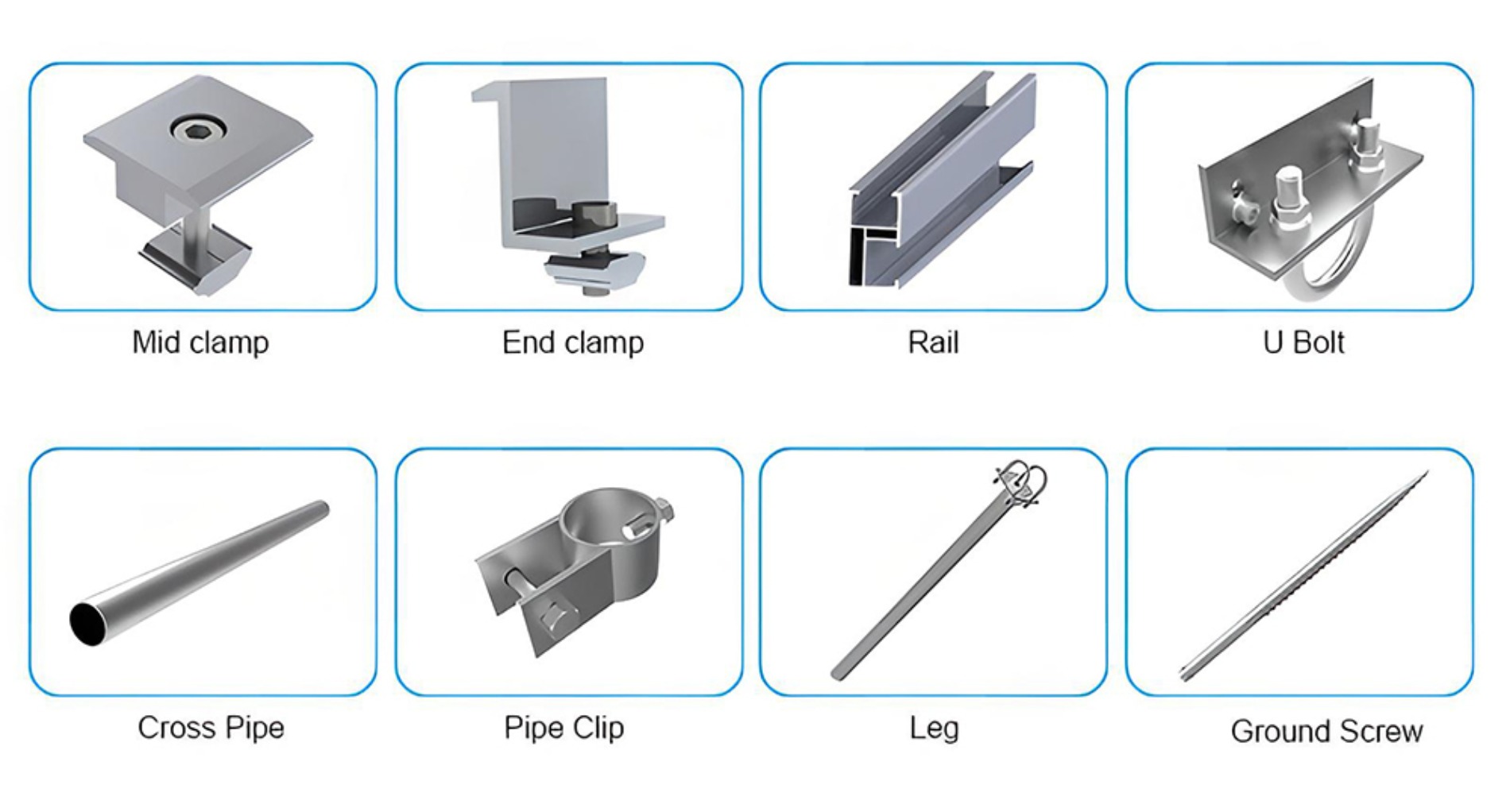

Aluminum solar ground mount

PV ground system

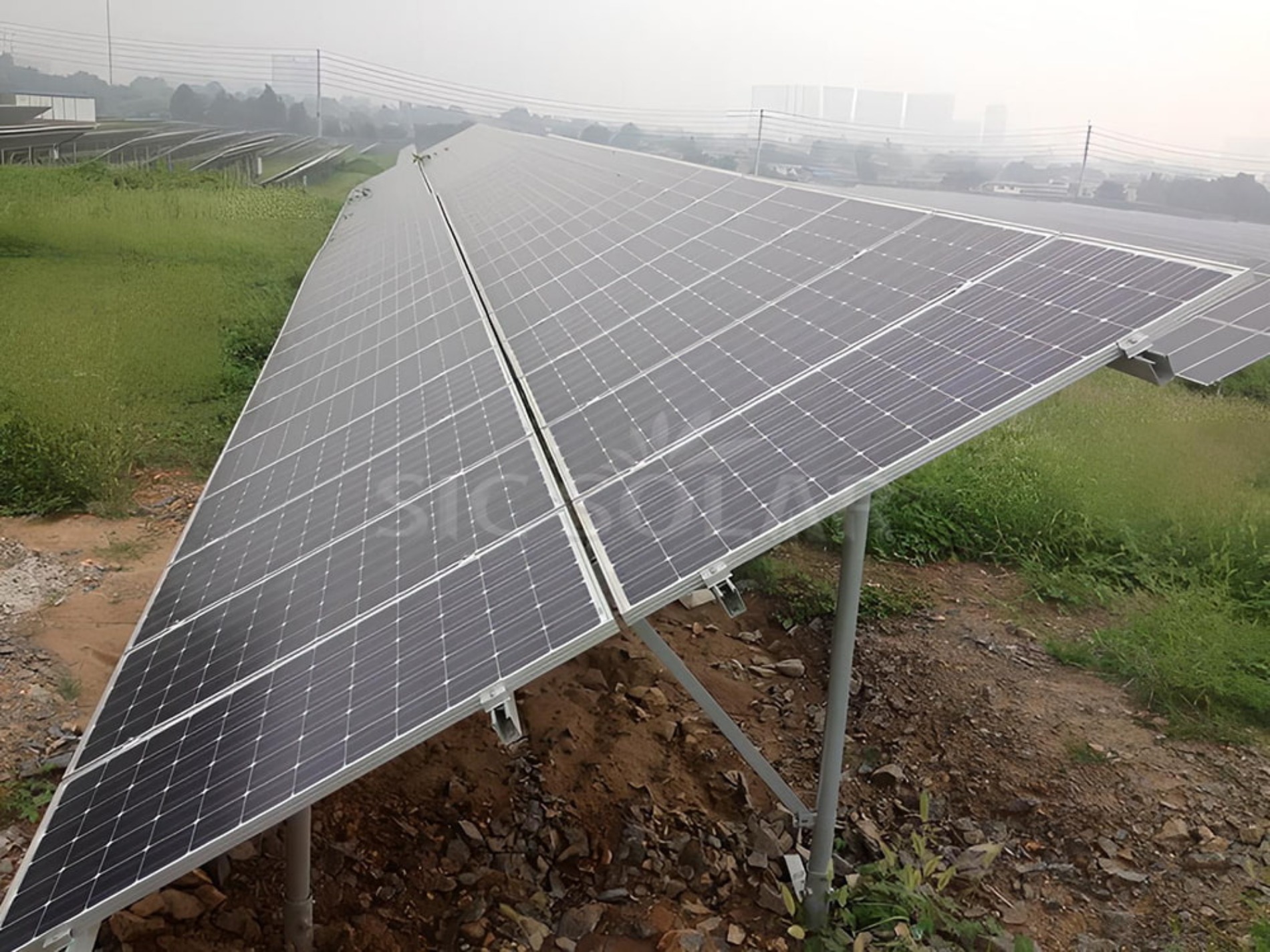

Solar PV ground mounting structure

Name	Freiflächen-Photovoltaikanlagen vom Typ N
Installationsort	Dach oder Boden
Stiftung	Beton- oder Erdschraubenfundament
Material	Aluminium 6005-T5 & Stahl
Farbe	Natürlich oder individuell gestaltet
Korrosionsschutz	Eloxiertes Aluminium und Edelstahl
Neigungswinkel	0°~60°
Windlast	<60 m/s
Schneelast	<1,4 kN/m²
Standards	AS/NZS 1170.2, JIS C 8955:2011
Garantie	10 Jahre Garantie und 25 Jahre Servicezeit

1️⃣ Standortanalyse: Die Bodenbeschaffenheit, die Topographie und die Umweltfaktoren am Installationsort werden bewertet, um den geeigneten Fundamenttyp zu bestimmen (z. B. Ankerbolzen oder Betonpfeiler).

2️⃣ Fundamentinstallation: Entsprechend den Ergebnissen der Standortanalyse werden Ankerbolzen oder Betonpfeiler installiert. Ankerbolzen haben den Vorteil, dass sie den Boden nur minimal beeinträchtigen und schneller zu installieren sind.

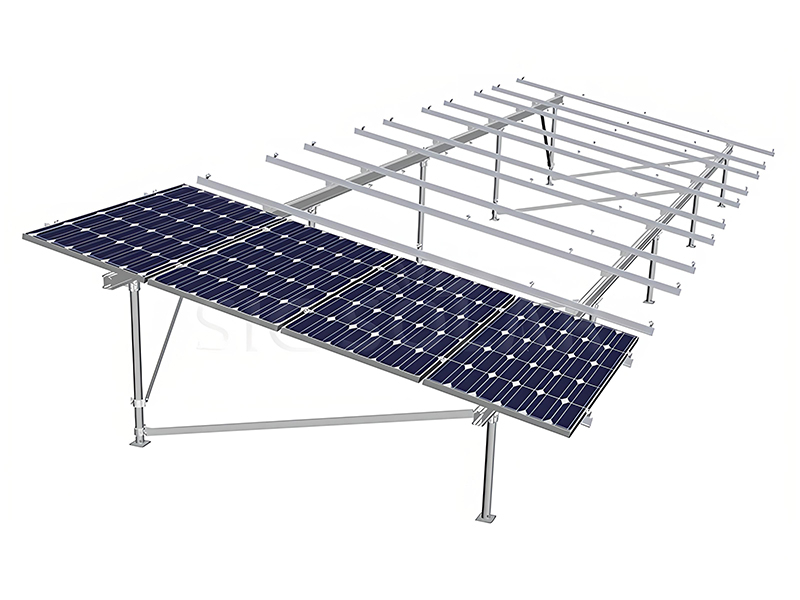

3️⃣ Montage der Trägerkonstruktion: Verbinden Sie die vorderen und hinteren Säulen mit Diagonalstreben, um die N-förmige Trägerkonstruktion zu montieren. Befestigen Sie horizontale Schienen an diesen Halterungen, um den Rahmen für die Solarmodule zu bilden.

4️⃣ Montage der Paneele: Befestigen Sie die Solarpaneele mithilfe von Zwischen- und Endklemmen an den horizontalen Schienen. Passen Sie den Neigungswinkel nach Bedarf an, um die Sonneneinstrahlung zu optimieren.

5️⃣ Elektrischer Anschluss: Verbinden Sie die Solarmodule mit dem Wechselrichter und anderen elektrischen Komponenten und achten Sie dabei auf die Einhaltung der örtlichen Elektrovorschriften und -normen.

6️⃣ Systemtest: Führen Sie umfassende Tests durch, um die Systemleistung zu überprüfen und sicherzustellen, dass alle Komponenten ordnungsgemäß funktionieren.

Unsere Standardverpackung besteht aus Stahlpaletten für lange Aluminiumprofile, während kleine Aluminiumkomponenten in Kartons mit Sperrholzpaletten verpackt werden.

Solar bracket package

Vorteile wie folgt :

☆ Die Bodenmontageanordnung kann an die Abmessungen Ihres Bodens angepasst werden.

☆ Hohe Langlebigkeit – Bestes AL6005-T5 garantiert 10 Jahre Garantie und 25 Jahre Lebensdauer.

☆ Aluminiumprofile sind sehr leicht und einfach zu montieren. Außerdem sind sie korrosionsbeständig.

☆ Vormontierter Hauptrahmen – spart Ihnen erhebliche Arbeitskosten bei der Installation.

Zugehöriges Zertifikat

Festigkeitsanalysebericht – Die Befestigungen werden auf die Einhaltung Ihrer Zielfestigkeit geprüft, z. B. hinsichtlich Windgeschwindigkeit und Schneelast.

Frage 1: Wie hoch ist die Mindestbestellmenge?

Mindestbestellmenge = 50 kW.

Frage 2: Aus welchem Material besteht der Carport?

Aluminium 6005-T5 und Kohlenstoffstahl.
