Solar-Aluminium-Schienenverbinder C-Typ

Solar-Aluminiumschienenverbinder Typ C wurde entwickelt, um zwei Abschnitte von Solarmontageschienen zu verbinden und eine kontinuierliche und stabile Unterstützungsstruktur für Solarmodule zu schaffen. Sein praktisches Design hilft, die Schienenausrichtung beizubehalten und gleichzeitig die Installation zu vereinfachen.

Marke:

SIC SOLAR

Artikelnr.:

SIC-RS-C

Produktherkunft:

Fujian, China

Farbe:

NATURE

Xiamen port

Komponenten Technische Details Installationsanleitung Paket Advantage FAQ

Klicken Sie hier, um mehr über Spleißtechniken zu erfahren.

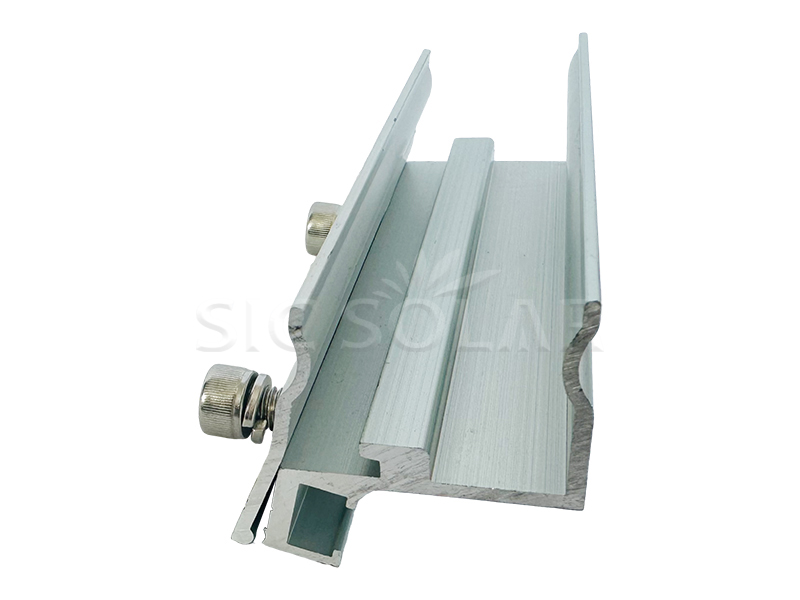

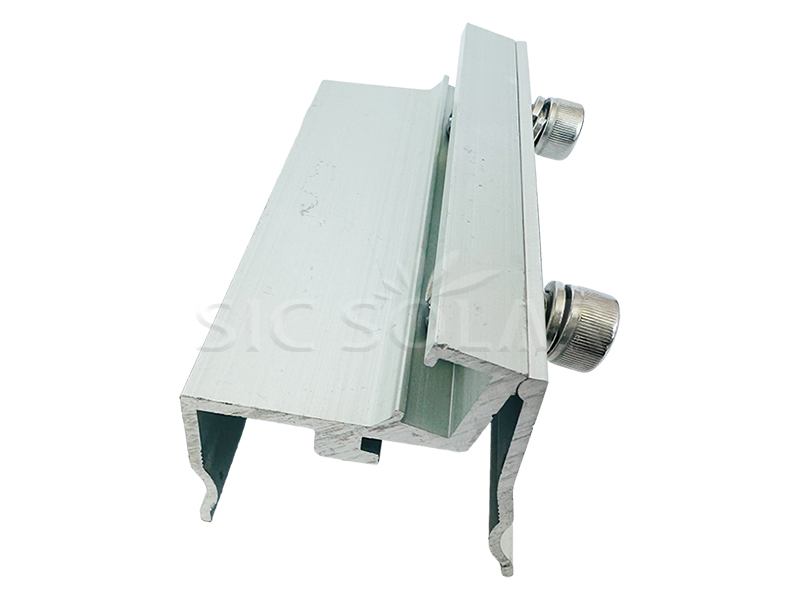

Photovoltaic rail splice bracket

Installationsort	Solar Rail
Windlast
Schneelast
Material	AL6005-T5
Farbe	Natürlich oder individuell gestaltet
Korrosionsschutz	Eloxiertes Aluminium
Garantie	10 Jahre und 25 Jahre Dienstzeit

1️⃣Setzen Sie den Spleißverbinder ein.
Schieben Sie den C-förmigen Schienenverbinder gemäß der Montageanleitung des Produkts in den dafür vorgesehenen Kanal der ersten Montageschiene.

2️⃣Die zweite Schiene ausrichten
Positionieren Sie die zweite Schiene fluchtend mit der ersten und schieben Sie sie auf den freiliegenden Teil des Verbinders.

3️⃣Befestigungselemente anbringen
Montieren Sie die angegebenen Schrauben, Muttern oder sonstigen Befestigungselemente gemäß der Konstruktionsvorgabe des Steckverbinders.

4️⃣Festziehen und prüfen
Ziehen Sie die Befestigungselemente gemäß den empfohlenen Spezifikationen fest. Prüfen Sie vor der Montage der Solarmodule, ob beide Schienen korrekt ausgerichtet und die Verbindung sicher ist.

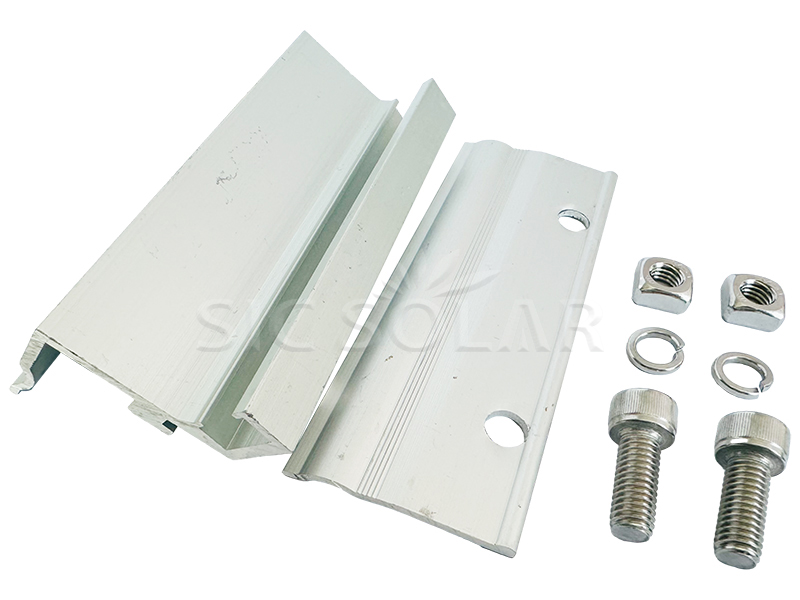

Aluminium profile connector

☆Zuverlässige Schienenverbindung:Verbindet kompatible Schienenabschnitte zu einer durchgehenden Montagekonstruktion.

☆Leichtbauweise aus Aluminium:Bietet ein optimales Verhältnis von Festigkeit und Gewicht für Solarmontageanwendungen.

☆Einfache Installation:Die unkomplizierte Verbindungskonstruktion vereinfacht die Schienenmontage und verkürzt die Installationszeit.

☆Flexible Schienenverlängerung:Ermöglicht das Verbinden kompatibler Schienenabschnitte für längere Montageanordnungen.

☆Konstante Gleisausrichtung:Hilft dabei, die verbundenen Schienen bei korrekter Montage in der richtigen Position zu halten.

Zugehörige Zertifikate

☆Qualitätszertifikat für Aluminiummaterialien:Dokumentation für die in den entsprechenden Bauteilen verwendete Aluminiumlegierung AL6005-T5.

Frage 1: Ist die C-förmige Schienenverbindung mit allen Solarmontageschienen kompatibel?
Nein. Die Kompatibilität hängt vom Schienenprofil, den Abmessungen und der Steckerkonstruktion ab. Bitte prüfen Sie die Produktspezifikationen vor der Bestellung.

Frage 2: Kann diese Schienenverbindung für Solaranlagen auf Dächern verwendet werden?
Ja. Es kann in kompatiblen Dachmontagesystemen verwendet werden und eignet sich unter bestimmten Voraussetzungen, wie z. B. der Schienenkonstruktion und den strukturellen Anforderungen, auch für bodenmontierte Anwendungen.

Frage 3: Wie wähle ich die richtige C-Schienenverbindung für mein Projekt aus?
Prüfen Sie die Abmessungen der Schiene, das Profil, die Verbinderlänge, die Materialspezifikationen und die Montageanforderungen. Die Kompatibilität mit Ihrem Montagesystem sicherzustellen, trägt zu einer optimalen Passform bei.

Frage 4: Kann die Solar-Aluminium-Schienenverbinder-Typ-C-Verbindung individuell angepasst werden?
Anpassungen sind je nach benötigten Abmessungen, Schienenprofil, Material und Bestellmenge möglich. Bitte kontaktieren Sie den Lieferanten mit Ihren Projektanforderungen, um die verfügbaren Optionen zu bestätigen.
