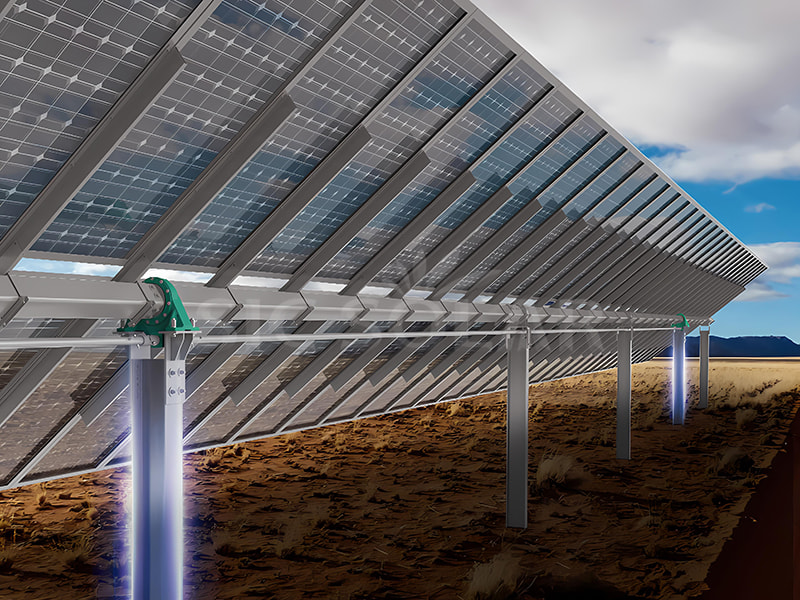

Bodenmontierter Solarpanel-Tracker

Bodenmontierte Solarmodul-Tracker sind ein fortschrittliches Solarmontagesystem. Im Gegensatz zu fest installierten Systemen können Solartracker die Neigung oder Ausrichtung der Solarmodule dynamisch anpassen, um die Stromerzeugung zu maximieren, indem sie den optimalen Winkel zur Sonneneinstrahlung beibehalten.

Marke:

SIC SOLAR

Artikelnr.:

SIC-GM-T

Xiamen

Komponenten Technische Details Installationsanleitung Paket Advantage

Klicken Sie hier, um mehr über das Bodenmontagesystem zu erfahren.

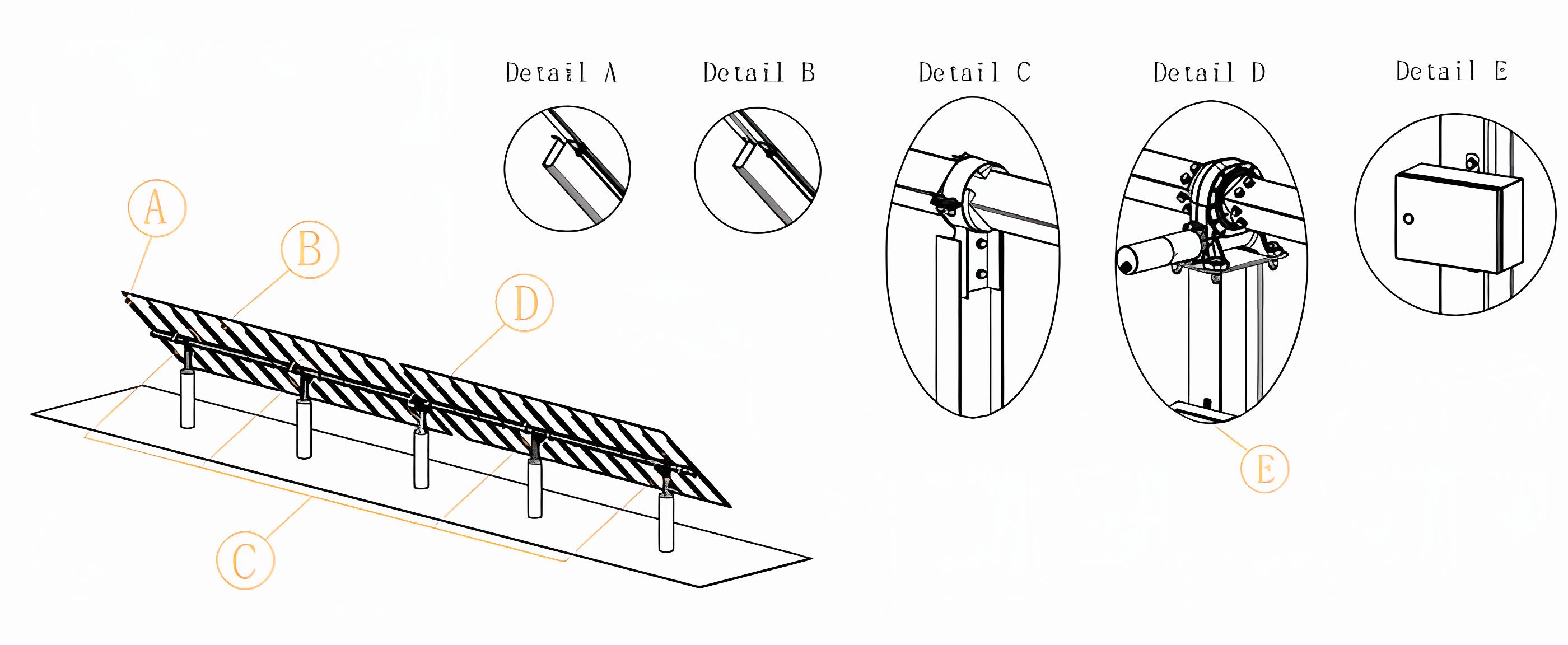

Sun Tracker Solar Panel

Name	Bodenmontierter Solarpanel-Tracker
Installationsort	Freies Feld oder Gelände
Windlast	<37M/S oder individuell angepasst
Schneelast	<0,8 kN/m²
Material	Feuerverzinkter Stahl Q235B & Q355B
Farbe	Natürlich oder individuell gestaltet
Korrosionsschutz	Feuerverzinkter Stahl und Edelstahl
Garantie	3 Jahre

1️⃣ Standortanalyse & Layout

Topographie, Sonneneinstrahlung und Bodenbeschaffenheit untersuchen; Reihenabstand so planen, dass eine Beschattung zwischen den Reihen vermieden wird.

2️⃣ Fundamentbau

Die Betonpfähle oder Ankerschrauben sind gemäß den geotechnischen Spezifikationen zu montieren; die horizontale Ausrichtung muss über die gesamte Reihenlänge innerhalb von ±10 mm liegen.

3️⃣ Tracker-Montage

Hauptrahmenabschnitte bauen, Antriebsmotoren und Getriebe befestigen und Lager an Drehmomentrohren oder Drehpunkten montieren.

4️⃣ Sensor- und Controller-Integration

Installieren Sie Lichtsensoren oder schreiben Sie astronomische Algorithmen; verbinden Sie Steuerungen mit Motoren und dem SCADA-System des Bauernhofs.

5️⃣ Modulinstallation

Verwenden Sie Klemmen, um die PV-Module an den horizontalen Schienen zu befestigen; ziehen Sie sie gemäß den Herstellervorgaben fest.

6️⃣ Inbetriebnahme und Prüfung

Führen Sie Funktionstests durch, einschließlich Windlast- und Endschalterprüfungen; überprüfen Sie die elektrische Erdung und führen Sie Infrarotscans durch.

Solar bracket package

Vorteile wie folgt:

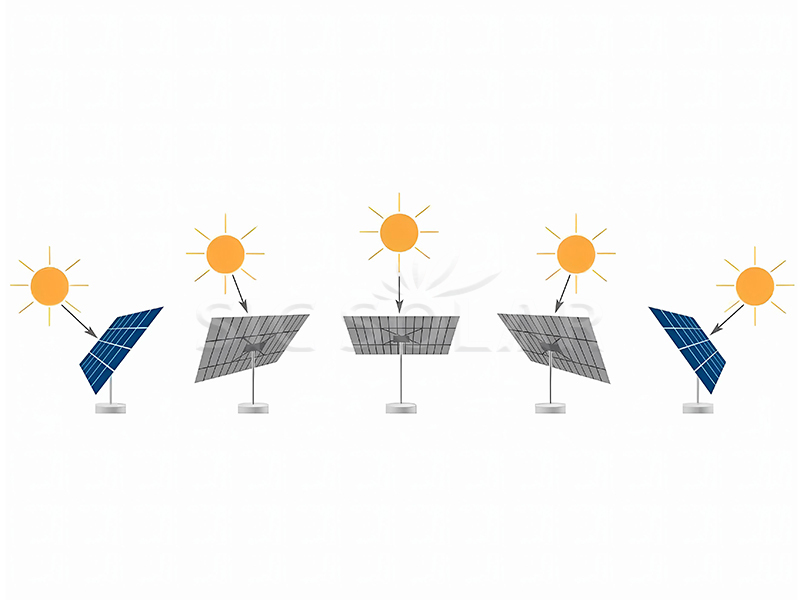

☆ Einstellbarer Sonnenwinkel -60 bis +60 Grad - Mehr Solarenergie bei Änderung des Neigungswinkels

☆ Feuerverzinkter Stahl Q235B erfüllt hohe Festigkeitsanforderungen und ist korrosionsbeständig.

☆ Vormontierter Hauptrahmen - spart erhebliche Arbeitskosten bei der Installation.

Zugehöriges Zertifikat:

Festigkeitsanalysebericht - Die Halterungen werden auf die Einhaltung Ihrer Zielfestigkeit, wie z. B. Windgeschwindigkeit und Schneelast, geprüft.
