Z-förmige Endklemme für gerahmte Module

Die Z-förmige Endklemme für gerahmte Module ist eine kompakte und effiziente Konstruktion zur Befestigung der PV-Modulkante an den Montageschienen. Ihre Z-Form sorgt für ein schlankes und leichtes Design und gewährleistet Stabilität und Ausrichtung der gerahmten Solarmodule in Dach- und Freiflächenanlagen.

Marke:

SIC SOLAR

Artikelnr.:

SIC-EC-U

Xiamen

Komponenten Technische Details Installationsanleitung Paket Advantage FAQ

Klicken Sie hier, um mehr über Endklemmen zu erfahren.

end/mid clamps for solar panel

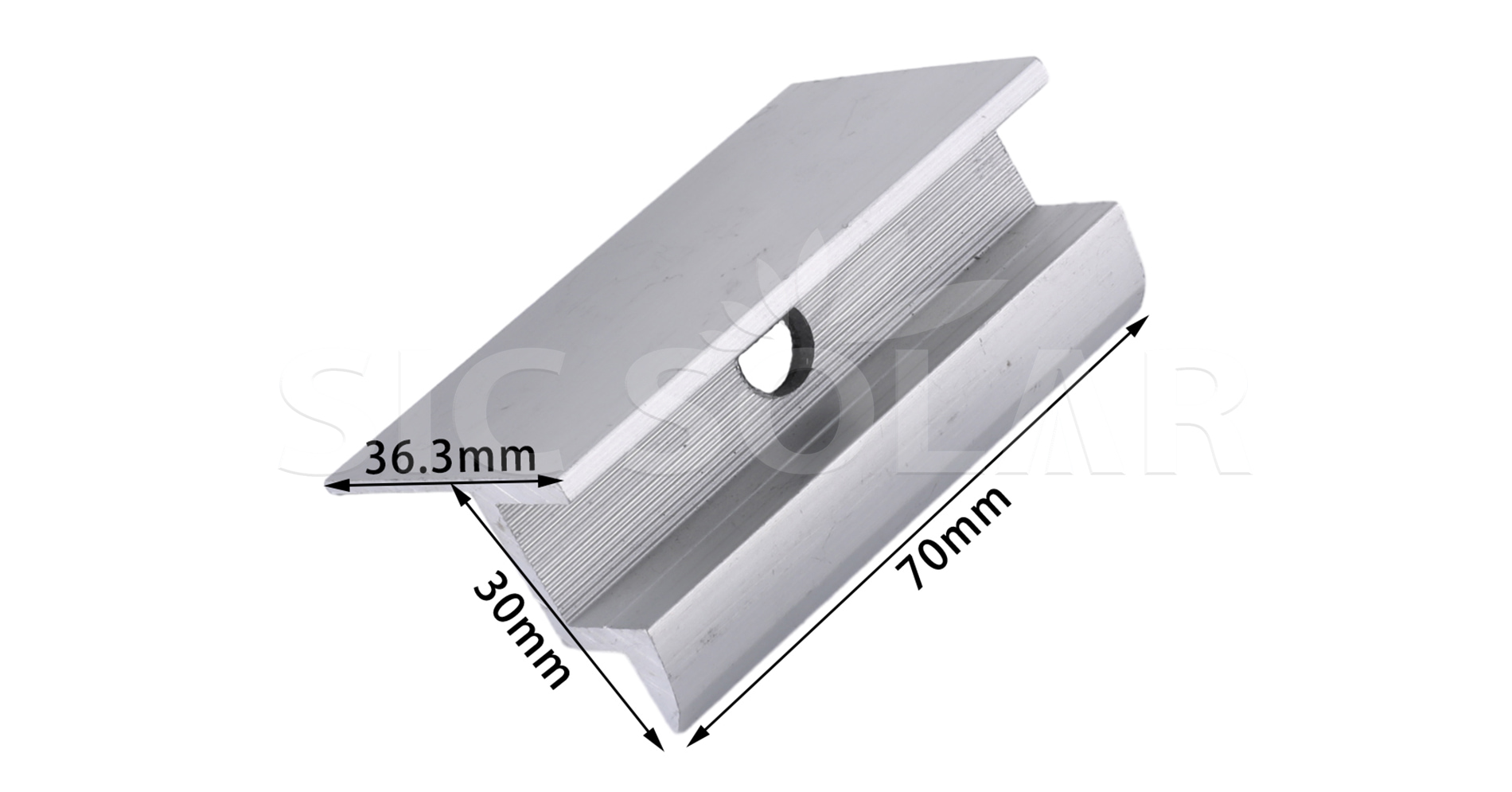

Pv End Clamp

Name	Z-förmige Endklemme für gerahmte Module
Installationsort	Schrägdach oder Boden
Windlast	<60 m/s
Schneelast	<1,4 kN/m²
Material	AL6005-T5
Farbe	Silber oder Schwarz
Korrosionsschutz	Eloxiertes Aluminium
Garantie	10 Jahre und 25 Jahre Dienstzeit

1️⃣ Schienen vorbereiten – Die Montageschienen am Dach oder am Bodenstützsystem befestigen.

2️⃣ Positionieren Sie die Solarpaneele – Platzieren Sie das erste Paneel auf den Schienen.

3️⃣ Die Z-förmigen Endklemmen einsetzen – Die Klemmen über die Kante der Schienen schieben, um den Paneelrahmen zu sichern.

4️⃣ Befestigungselemente festziehen – Die Klemmen mit Edelstahlschrauben fixieren.

5️⃣ Wiederholen Sie diesen Vorgang – Befestigen Sie die restlichen Paneele nach Bedarf mit Zwischen- und Endklemmen.

6️⃣ Führen Sie eine Schlusskontrolle durch – Stellen Sie sicher, dass alle Klemmen fest angezogen sind und die Paneele ausgerichtet sind.

Solar bracket package

Vorteile sind folgende:

☆ Dickere Anodisierungsschicht – Verhindert effektiv Korrosion und verlängert die Lebensdauer.

☆ Verschiedene Endklemmkonstruktionen können den unterschiedlichen Kundenanforderungen für 30-50 mm gerahmte Paneele gerecht werden.

☆ Hohe Intensität -- Es kann auch unter extrem schwierigen Installationsbedingungen eingesetzt werden.

Zugehöriges Zertifikat

Festigkeitsanalysebericht – Die Befestigungen werden auf die Einhaltung Ihrer Zielfestigkeit geprüft, z. B. hinsichtlich Windgeschwindigkeit und Schneelast.

Frage 1: Können die Schrauben auch schwarz gefertigt werden?

Ja.

Frage 2: Können die Klemmen individuell angepasst werden?

Ja.
